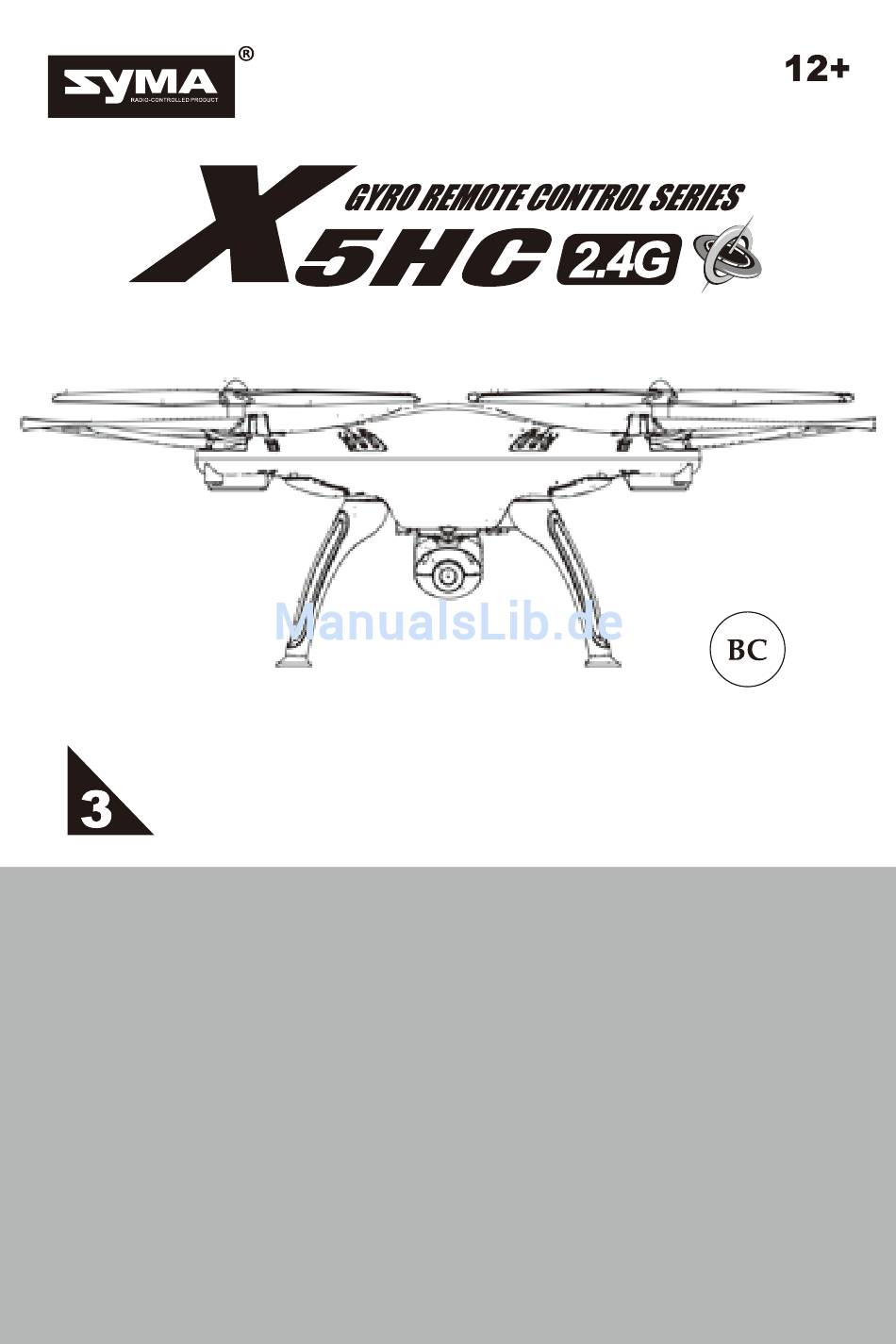

Ferngesteuerter 4-Kanal-Quadrocopter mit Höhenbarometer
Bedienungsanleitung
Angewandter Standard:GB/T26701-2011
Haupteigenschaften
- Grundstruktur aus 4 Achsen, die den Quadrocopter flexibler und schneller
macht.
- Eingebautes 6-Achsen Gyroscope für präzises Schweben am Himmel.
- Baukastenkonstruktion für einfaches Zusammenbauen und eine leichtere
Wartung.
- Mit 360° 3-D-Looping-Funktion und Fliegen nach in die Luft werfen
- Verbesserte "Back-home"-Funktion zum leichten Zurückholen des
Quadrocopters.
- Neuartige Funktion zum Schweben auf einer festgelegten Höhe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SYMA X5HC 2.4G
Inhaltszusammenfassung für SYMA X5HC 2.4G
- Seite 1 Ferngesteuerter 4-Kanal-Quadrocopter mit Höhenbarometer Bedienungsanleitung Angewandter Standard:GB/T26701-2011 Haupteigenschaften - Grundstruktur aus 4 Achsen, die den Quadrocopter flexibler und schneller macht. - Eingebautes 6-Achsen Gyroscope für präzises Schweben am Himmel. - Baukastenkonstruktion für einfaches Zusammenbauen und eine leichtere Wartung. - Mit 360° 3-D-Looping-Funktion und Fliegen nach in die Luft werfen - Verbesserte "Back-home"-Funktion zum leichten Zurückholen des Quadrocopters.
-
Seite 2: Sicherheitsanweisungen
Die in dieser Bedienungsanleitung erwähnten Materialien und technischen Daten oder die Teile in der Verpackung dienen lediglich Referenzwecken. Unsere Firma ist nicht für Druckfehler verantwortlich, noch werden wir unsere Kunden vorab hierüber informieren. Bitte entnehmen Sie etwaige Updates oder Änderungen unserer Webseite. Sicherheitsanweisungen 1. -
Seite 3: Wartung
Wartung 1. Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch. 2. Setzen Sie es nicht der Sonne aus. 3. Tauchen Sie das Spielzeug nicht in Wasser, da die elektronischen Bauteile ansonsten beschädigt werden. 4. Bitte überprüfen Sie den Stecker und das sonstige Zubehör in regelmäßigen Abständen. - Seite 4 Einsetzen der Batterie in die Fernsteuerung: Batterieabdeckung 4 x AA Batterien 1. Einsetzen der Batterie: Öffnen Sie die Batterieabdeckung auf der Rückseite der Fernsteuerung und setzen Sie 4 AA Alkaline-Batterien unter Beachtung der Polarität ein (die Batterien liegen nicht bei). 1.
- Seite 5 1. Seitliches Fein-Tuning nach links oder rechts: Wird nach dem Einschalten der Fernsteuerung auf dem Display in der Mitte angezeigt. 2. Fein-Tuning vorwärts/rückwärts: Wird nach dem Einschalten der Fernsteuerung auf dem Display in der Mitte angezeigt. 3. Fein-Tuning links/rechts abbiegen: Wird nach dem Einschalten der Fernsteuerung auf dem Display in der Mitte angezeigt.
-
Seite 6: Montage Der Standfüß Und Des Rotorschutzes
Montage der Standfüß und des Rotorschutzes Abbildung 1 Abbildung 2 Abbildung 3 3. Setzen Sie den 2. Setzen Sie den 1. Setzen Sie die Füße Rotorblattschutz auf jede Schutzrahmen in die in die Anschlüsse an der Ecke und ziehen Sie dann Karosserie (siehe unteren Karosserie wie die Schrauben an (siehe... -
Seite 7: Einstellungen Und Anweisungen Der Fernsteuerung
Demontage der Kamera 1. Ziehen Sie den Stecker der Kamera heraus, siehe Abb. 1. Abb. 1. 2. Drücken Sie den Sicherheitsverschluss an der unteren Seite der Karosserie hinunter und ziehen Sie gleichzeitig die Kamera nach hinten heraus, siehe Abb. 2. Abb. - Seite 8 Steuerdiagramm des Quadrocopters (Modus 1 und Standardeinstellungen beim Starten) Betriebsanweisung Vorwärts und rückwärts Aufsteigen und Sinken Wenn der rechte Joystick Wenn der linke Joystick (Gashebel) (Seitenruder) noch oben oder unten nach oben oder unten geschoben geschoben wird, fliegt der Quadrocop- wird, steigt der Quadrocopter ter dementsprechend vorwärts oder dementsprechend auf oder er sinkt.
-
Seite 9: Fein-Einstellung Seitwärts Fliegen
Fein-Einstellung seitwärts Fliegen Falls der Quadrocopter weiterhin nach links/rechts zieht, können Sie ihn durch Drücken des Fein-Tuning-Knopfes rechts/links korrigieren. Fein-Einstellung links/rechts Abbiegen Dreht sich der Quadrocopter immer weiter nach links/rechts, können Sie ihn durch Drücken des Fein-Tuning Knopfes rechts/links korrigieren. Diagramm Steuerung des Quadrocopters (Modus 2) Flugrichtung Vorwärts und rückwärts fliegen... - Seite 10 Nach links/rechts abbiegen Seitlich nach links oder rechts schweben Wenn Sie den Hebel für die Wenn Sie den Gashebel nach Flugrichtung nach links, bzw. links, bzw. rechts legen, fliegt der rechts legen, biegt der Quadrocop- Quadrocopter seitwärts nach links ter links/rechts ab. oder rechts.
-
Seite 11: Flugvorbereitungen Und Ausschalten Des Quadrocopters
Flugvorbereitungen und Ausschalten des Quadrocopters I. Flugvorbereitungen 2. Öffnen Sie das 1. Drücken Sie den 3. Stellen Sie den Ein-/Ausschalter der Batteriefach und Schalter an der verbinden Fernsteuerung nach Unterseite des Sie den Stecker mit oben. Quadrocopters auf der Schnittstelle am EIN. -
Seite 12: Ausschalten Des Quadrocopters
Methode 2: Schieben Sie den lilnken und rechten Joystick 1 Sekunde lang nach innen auf Position "8" - das Rotorblatt des Quadrocopters fängt langsam an sich zu drehen. III. Ausschalten des Quadrocopters Methode 1: Schieben Sie den linken Joystick (Gashebel) ganz nach unten und lassen Sie ihn 2-3 Sekunden lang in dieser Position. - Seite 13 II. Überstromschutz: Wenn sich die Rotoren z. B. nach einem Zusammenstoß weiter drehen, schaltet sich der Quadrocopter automatisch ab. III. Horizontalkorrekturfunktion: Bringen Sie den Quadrocopter in eine horizon- tale Position. Schieben Sie dann den linken und rechten Hebel am Sender für ca. 2-3 Sekunden ganz nach unten in die rechte Ecke.
- Seite 14 VI. Anleitung Foto-/Videofunktion: 1. Methode: 1. Stecken Sie den Stecker der Kamera in den Quadrocopter. 2. Schalten Sie den Quadrocopter ein. Die Kamera ist funktion- stüchtig, wenn das rote Anzeigelicht blinkt, dann grün wird und konstant leuchtet. Geht das rote Anzeigelicht nur kurz an und dann nach ein paar Sekunden wieder aus, so bedeutet dies, dass keine SD-Karte eingelegt ist.
- Seite 15 b) Nachdem Sie den Akku mit dem Quadrocopter verbunden und diesen eingeschaltet haben, richten Sie den Quadrocopter mit der Nase nach vorn aus und legen so im Headless Mode die Position "geradeaus" fest. c) Schieben Sie jetzt den Gashebel auf die höchste Position und dann wieder zurück auf die niedrigste.
-
Seite 16: Wechseln Und Aufladen Der Batterie
3. Richtungskorrektur vorwärts: 1. Kommt es im Headless-Modus zu einem Zusam- menstoß und demzufolge zu einer Abweichung der festgelegten Richtung, muss diese erneut kalibriert werden. Gashebel und Richtungshebel werden gleichzeitig nach links unten geschoben. Die Anzeigeleuchten am Quadrocopter blinken 3 Sekunden lang langsam und zeigen so an, dass die Korrektur abgeschlossen ist. - Seite 17 Der Ladevorgang dauert unter 120 Minuten - Die Flugzeit beträgt beim Schweben mindestens 7,5 Minuten! Warnhinweise für das Aufladen des Akkus - Laden Sie den Akku an einem trockenen, gut belüfteten Platz und halten Sie ihn fern von Wärmequellen, es besteht Explosionsgefahr. - Tauchen Sie die Batterien nicht in Wasser.
- Seite 18 Mögliche Ursachen Problemlösungen Im Headless-Modus, 1. Richtung "geradeaus" neu neigt sich der festlegen, siehe Punkt VIII, 1. Viele Kollisionen Quadrocopter nach Seite 13 und 15 (Headless- vorne. Funktion). Zubehör (Optional) Folgendes Zubehör ist außerdem erhältlich. Damit Sie es leichter auswählen und kaufen können, haben wir jedes Zubehörteil abgebildet.
-
Seite 19: Explosionszeichnung Des Quadrocopters
Explosionszeichnung des Quadrocopters... -
Seite 20: Wichtige Technische Daten
Wichtige technische Daten Länge Quadrocopter: 330 mm Breite des Quadrocopters: 330 mm Höhe Quadrocopter: 110 mm Motor: Batterie: 3,7V/500mAh Lithiumbatterie Hiermit erklärt der Hersteller, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen Vorschriften der Richtlinie1999/5/EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter „http//www.spl-technik.de“. Importeur: SPL-Technik GmbH...
