FERNGESTEUERTER 4-KANAL-2,4-GHz-QUADCOPTER
1
BEDIENUNGSANLEITUNG
RELEVANTE NORM:: GB/T26701-2011
Hauptmerkmale
Durch die Anwendung einer vierachsigen Konstruktion ist der Quadcopter flexibler
und fliegt schneller. Er ist windbeständig und kann in Räumen oder im Freien
fliegen.
Ein eingebautes 6-Achsen-Gyroskop lässt ihn in der Luft schweben.
Einfach zusammenzubauen und zu warten durch modulare Konstruktion.
Mit 360°-3D-Umkehrfunktion und Wurfflugfunktion.
Mit der nochmals verbesserten Headless-Funktion kann das Fluggerät einfach
zurückgerufen werden.
Die Angaben in dieser Anleitung zu Materialien und technischen Daten und dem Verpackungsinhalt
dienen nur der Referenz. Wir haften nicht für Anpassungen an der Außenverpackung.
Auch werden die Kunden nicht im Voraus über solche Anpassungen informiert.
Informationen zu Aktualisierungen oder Änderungen finden Sie auf unserer Website.
AGES 12+
Werbung
Inhaltsverzeichnis

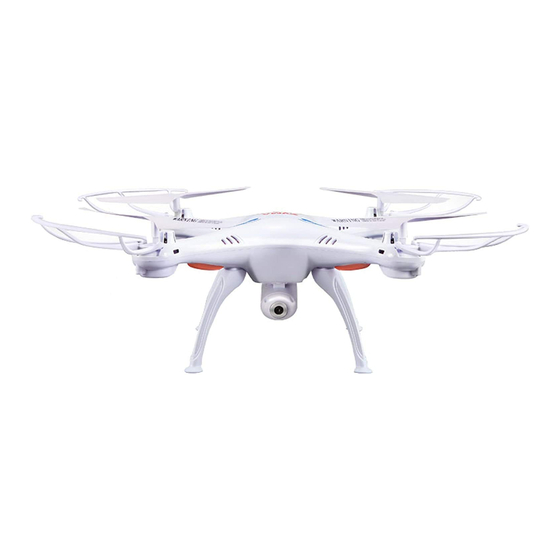

Verwandte Anleitungen für SYMA explorers x5s
Inhaltszusammenfassung für SYMA explorers x5s
- Seite 1 AGES 12+ 5S/X5SC FERNGESTEUERTER 4-KANAL-2,4-GHz-QUADCOPTER BEDIENUNGSANLEITUNG RELEVANTE NORM:: GB/T26701-2011 Hauptmerkmale Durch die Anwendung einer vierachsigen Konstruktion ist der Quadcopter flexibler und fliegt schneller. Er ist windbeständig und kann in Räumen oder im Freien fliegen. Ein eingebautes 6-Achsen-Gyroskop lässt ihn in der Luft schweben. Einfach zusammenzubauen und zu warten durch modulare Konstruktion.
-
Seite 2: Sicherheitsbestimmungen
Sicherheitsbestimmungen 1. Bitte bewahren Sie kleinere Teile des Fluggeräts außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden. 2. Das Fluggerät verfügt über ausreichend Leistung. Beim ersten Gebrauch sollten daher der linke und rechte Geschwindigkeitseinstell-Joystick an der Fernsteuerung vorsichtig betätigt werden, um Unfälle durch ein schnelles Abheben des Fluggeräts zu vermeiden. -
Seite 3: Den Funksender Kennen Lernen
Den Funksender kennen lernen Übersicht über den Funksender: Headless-Funktionsschalter Antenne für das Getriebe Anzeigegerät Linker Umkehrung Steuerhebel Batteriefachabdeckung Rechter Steuerhebel Foto und Video Vorwärts- und (X5SC) Rückwärtsanpassung Links-Feinein- stellung (Modus 1) Seitliche Fein- Modusschalter Seitli- einstellung che Feineinstellung (Modus 2) 4 x AA(LR06) (Modus 1) Links-Fein- 1,5-V-Batterien... - Seite 4 01.Seitliche Feineinstellung: In der Zentrierung einschalten. (Links-/Rechtsdreh- Feineinstellung in Modus2) 02.Vorwärts-/Rückwärts-Feineinstellung: In der Mitte einschalten. 03.Links-/Rechtsdreh-Feineinstellung: An der Zentrierung einschalten. (Seitliche Flug-Feineinstellung in Modus2) 04.Nach vorne zeigen: Auf kleinster Stufe einschalten. (Im Mittelquadrat) 05.Nach hinten zeigen: Auf kleinster Stufe einschalten. (Im Mittelquadrat) 06.Seitwärts nach rechts fliegen: Auf kleinster Stufe einschalten.
-
Seite 5: Installieren Der Kamera
Installieren der Kamera Installieren der Kamera - Abnehmen der Kamera - Vorgehensweise: Vorgehensweise: Abbildung 1 Abbildung 2 Abbildung 1 Abbildung 2 Abbildung 3 1. Drücken Sie die Kamera an, 1. Ziehen Sie das Stromversorgungskabel wie in Abbildung (1) dargestellt. der Kamera heraus, wie in Abbildung (1) 2. -
Seite 6: Bedienungsrichtung
Seitwärts fliegen Nach links und rechts drehen Bewegen Sie den Richtungshebel Bewegen Sie den Antriebshebel nach links oder rechts, damit der nach links oder rechts, damit Quadcopter nach links oder rechts der Quadcopter nach links oder fliegt. rechts abbiegt. Feineinstellung Links-/Rechtsdreh- Vorwärts-/Rückwärts- Seitwärtsflug-Feineinstellung... - Seite 7 Seitwärts fliegen Nach links und rechts drehen Bewegen Sie den Richtungshebel Bewegen Sie den Antriebshebel nach nach links oder rechts, damit der links oder rechts, damit der Quadcopter Quadcopter nach links oder rechts nach links oder rechts fliegt. abbiegt. Feineinstellung Links-/Rechtsdreh- Vorwärts-/Rückwärts- Seitwärtsflug-...
-
Seite 8: Übersicht Über Die Funktionsweise
4.Bewegen Sie den Antriebshebel in die höchste Position und ziehen Sie ihn dann zurück in die tiefste Position. Jetzt hören Sie deutlich einen vom Funksender erzeugten Ton, der darauf hinweist, dass der Quadcopter flugbereit ist. Übersicht über die Funktionsweise 1.Niederspannungsschutz: Wenn die vier Anzeigelampen an der Unterseite des Fluggeräts zu flackern beginnen, bedeutet dies, dass das Gerät nicht ausreichend mit Strom... - Seite 9 5. Hinweise für Foto-/Videoaufnahmen: 1. Methoden: ① Vergewissern Sie sich, dass der dreipolige Kamerastecker im Quadcopter eingesteckt ist. ② Schalten Sie den Quadcopter ein; der Kamerabetrieb ist normal, wenn die ROTE Anzeige nicht mehr blinkt, sondern konstant grün leuchtet. Wenn die ROTE Anzeige nur kurz aufleuchtet und sich dann ausschaltet, bedeutet dies, dass keine SD-Karte in die Kamera eingesetzt ist.
-
Seite 10: Wechseln Des Akkus Im Quadcopter
2. Wechsel zur Headless-Funktion und zur allgemeinen Funktion 1. Nach der Frequenzmodulation wird das Fluggerät standard- mäßig in das allgemeine Muster zurückversetzt. Die Betriebs- anzeige am Fluggerät leuchtet durchgehend hell auf. Wenn der Headless-Funktionsschalter oben links auf der Hauptfernbedienung zwei Sekunden lang gedrückt wird, gibt die Fernbedienung einen Signalton aus, der in etwa wie „DDD...“... -
Seite 11: Wartungsverfahren
3.Um den Akku zu laden, stecken Sie den USB-Stecker des mitgelieferten USB-Kabels in den USB-Anschluss eines Computers. Auf der Anzeige am USB-Kabel wird während des Ladevorgangs ON (Ein) angezeigt. Wenn der Akku vollständig geladen ist, wird OFF (Aus) angezeigt. Vorsicht: Wenn Sie den Computer zum Aufladen verwenden, denken Sie daran, das Ladekabel abzuziehen, bevor Sie den Computer ausschalten. -
Seite 12: X5Sc Ersatzteile
X5S Ersatzteile Die folgenden Zubehörteile stehen zur Verfügung. Für einen bequemeren Erwerb ist jede Komponente gekennzeichnet. Zubehör erhalten Sie bei Ihrem Händler vor Ort. Bitte geben Sie beim Kauf die Farbe an. X5S-01A X5S-01B X5S-02A X5S-02B X5S-03A X5S-03B Rumpf – Weiß Rumpf –... -
Seite 13: Aufgliederung Und Diagramm
X5SC-10 X5SC-11 X5SC-12 X5SC-13 X5SC-14 Batterie Kamera Leser Funksender Aufgliederung und Diagramm -12-... - Seite 14 Beschreibung Menge Beschreibung Menge Beschreibung Menge Oberes Gehäuseteil Empfängermotor Landekufen Unteres Gehäuseteil Empfängerplatine Lampenschirme Drehrotor Lichtplatinen Umkehrrotor Schutzrahmen Batterie Getriebe Batteriefachabdeckung Drehmotor Kamera HAUPTPARAMETER Gehäuselänge: Hauptmotorcode: Gehäusebreite: Batterie: Gehäusehöhe: 10.5cm SPEZIFIKATIONEN UND FARBEN DES INHALTS KÖNNEN VON DER ABBILDUNG ABWEICHEN. Das Unternehmen behält sich das Recht der abschließenden Auslegung der Aussagen in dieser Bedienungsanleitung vor.
