Kabelanschlüsse Am Brauchwassertank-Erhitzer - Wolf BWL-SP 12 Montageanleitung

Montage von Zubehör
Kabelanschlüsse am Brauchwassertank-Erhitzer
Schritt 1. Nehmen Sie die Abdeckung des Erhitzers des Brauchwassertanks ab. Diese befindet sich
an der Seite des Tasks.

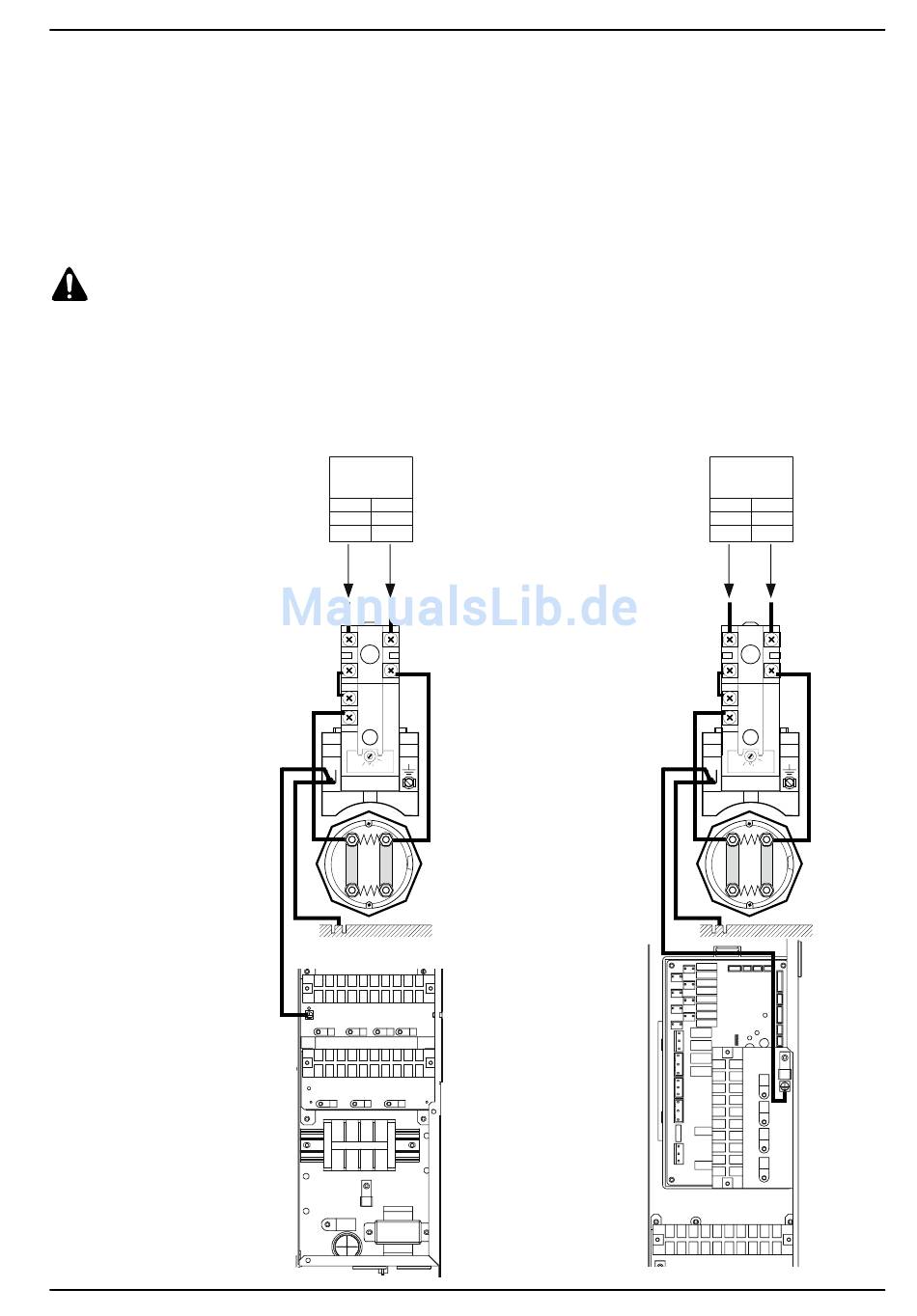

Schritt 2. Suchen Sie die Anschlussleiste und schließen Sie die Kabel wie folgt an.
Anschlussleitungen befinden sich am Montageort.
(L): Phasensignal von der Leiterplatine zum Erhitzer
(N): Neutralsignal von der Leiterplatine zum Erhitzer
ACHTUNG
Technische Daten der Anschlüsse
• Die Querschnittsfläche der Anschlussleitung sollte 5mm
Einstellen der Thermostat-Temperatur
• Für einen störungsfreien Betrieb wird empfohlen, die Temperatur des Thermostats auf die
Maximaltemperatur einzustellen (Symbol in der Abbildung).
Modelle: AHNW096A0
AHNW126A0
AHNW146A0
AHNW166A0
AHNW09606A0
68 Luft-Wasser-Wärmepumpe
WATER
TANK
Modelle: AHNW09806A0
HEATER
6 7
L N
BR BL
(L) (N)
A
betragen.
2
AHNW09A06A0
WATER
TANK
HEATER
6 7
L N
BR BL
(L) (N)
A
