Montageanleitung

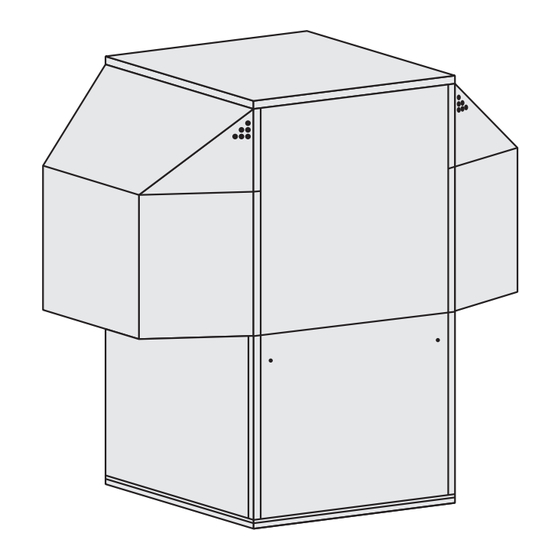

Luft/Wasser Wärmepumpe
Außenaufstellung
BWL 08 A
BWL 12 A
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
30602019_0107
1
Art.-Nr. 30 62 019
Änderungen vorbehalten
01/07
D
AT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf BWL 08 A
Inhaltszusammenfassung für Wolf BWL 08 A
- Seite 1 BWL 08 A BWL 12 A Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 30602019_0107 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ................... 3 Allgemeine Hinweise, Lieferumfang ............4 Transport ....................5 - 6 Aufstellung ....................7 Montage Heizsystem / Entlüftung ............8 - 9 Hydraulische Anbindung ..............10 - 11 Elektrischer Anschluss ............... 12 - 13 Klemmenplan ................... 14 Inbetriebnahme, Reinigung, Störung ............. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Folgende Hinweise werden - Sicherheitshinweise, bzw. Hinweise zum Umgang in der Montageanleitung verwendet: - Vorsicht, Elektrische Spannung Die Aufstellung, Installation, Erstellung und Inbetriebnahme der Wärmepumpenan- lage muss durch einen qualifizierten Fachmann unter Beachtung der entsprechen- den gültigen gesetzlichen Vorschriften, Verordnungen, Richtlinien und der Montage- anleitung erfolgen. -
Seite 4: Allgemeine Hinweise, Lieferumfang
Allgemeine Hinweise, Lieferumfang Einsatzbereich Die Wärmepumpe ist ausschließlich zur Heiz- und Brauchwassererwärmung konzi- piert. Unter Beachtung der Einsatzgrenzen (siehe „Technische Daten“) kann die Wär- mepumpe in neu errichtete oder in bestehende Heizungsanlagen eingesetzt wer- den. Die Wärmepumpe darf nur im Freien aufgestellt werden. Die Einbindung in Lüftungs- anlagen oder die Nutzung der abgekühlten Luft zu Kühlzwecken ist unzulässig. -
Seite 5: Transport
Transport Allgemein Zur Vermeidung von Transportschäden sollte die Warmepumpe im verpackten Zu- stand auf der Holzpalette und mit Sicherungsverschlag mit einem Hubwagen zum endgültigen Aufstellungsort transportiert werden. Beachten Sie, dass die Wärmepumpe nicht auf der Holzpalette befestigt ist. Zur Vermeidung von Geräteschäden darf die Neigung der Wärmepumpe beim Transport nur max. - Seite 6 Transport Vorbereitung BWL-12-A Auf der Bedienseite die Schnellverschlussschrauben durch Drehung gegen den Uhrzeigersinn öffnen. Abnehmen der Fassadierung auf der Bedien- und Wasseranschlussseite. Transport mit Rohren (BWL-12-A) Von der Bedienseite die Transportrohre durch die untersten Bohrungen im Rahmen führen. Bohrungen für Transportstangen auf der Bedienseite Bohrungen für Transportstangen auf der Geräterückseite.
-
Seite 7: Aufstellung
Aufstellung Aufstellung Bitte beachten Sie bei der Geräteaufstellung die Aufstellhinweise und die Mindestabstände im Anhang! Die Wärmepumpe muss auf einem tragfähigen, festen und waagrechten Untergrund aufgestellt werden. Der Grundrahmen der Wärmepumpe muss flächig aufliegen. Als Fundament können Materialien eingesetzt werden, die diesen Anforderungen genü- gen (Beton, Gehwegplatten, etc.). -
Seite 8: Montage Heizsystem / Entlüftung
Montage Heizsystem / Entlüftung Damit eventuell vorhandene Verunreinigungen im Heizsystem nicht zur Störung der Anschluss an das Heizsystem Wärmepumpe führen, muss das Heizsystem vor dem Wärmepumpenanschluss gut gespült werden. Wärmepumpenseitig müssen Vor- und Rücklauf mit Absperreinrichtungen versehen werden, damit eine eventuelle Spülung des Kondensators durchgeführt werden kann. BWL-08-A Zur Vermeidung von Körperschallübertragung auf das Heizsystem muss eine Entkopplung der Wärmepumpe über geeignete, flexible Schläuche erfolgen... - Seite 9 Montage Heizsystem Hydraulische Einbindung Die Wärmepumpe ist nach den empfohlenen Hydraulikschema in den Heizkreis einzubinden (siehe Hydraulikschema). Der Heizkreis ist entsprechend den gültigen Vorschriften zur Druckabsicherung mit einem Sicherheitsventil und einem Druckausdehnungsgefäss auszustatten. Des weiteren müssen Füll- und Entleereinrichtungen, Absperrschieber und Rück- schlagventile installiert werden.
-
Seite 10: Hydraulische Anbindung
Hydraulische Einbindung BWL-08-A Brauchwasserspeicher Brauchwasserspeicher Puffer- speicher Puffer- speicher Lieferumfang Lieferumfang Wärmepumpe Wärmepumpe Kessel Frostfreier Frostfreier Kondensatablauf Kondensatablauf monoenergetischer Betrieb bivalenter Betrieb Wärmepumpe mit Vor- und Rücklauffühler für das Heizsystem 27. Heizelemente für Heizung und Brauchwasser Radiator oder Fussbodenheizung 31. Mauerdurchführung Schwingungsentkoppelte Verbindung (flexible Schläu- che oder Kompensatoren) Aussenfühler... - Seite 11 Hydraulische Einbindung BWL-12-A Brauchwasserspeicher Brauchwasserspeicher Puffer- speicher Puffer- speicher Lieferumfang Lieferumfang Wärmepumpe Wärmepumpe Kessel Frostfreier Frostfreier Kondensatablauf Kondensatablauf monoenergetischer Betrieb bivalenter Betrieb Wärmepumpe mit Vor- und Rücklauffühler für das Heizsystem 27. Heizelemente für Heizung und Brauchwasser Radiator oder Fussbodenheizung 31. Mauerdurchführung Schwingungsentkoppelte Verbindung (flexible Schläu- che oder Kompensatoren) Aussenfühler...
-
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Anschluss BWL-08-A Bei der Installation und Ausführung von elektrischen Arbeiten sind die einschlägigen EN- und VDE Sicherheitsvorschriften und die „Technischen Anschlussbedingungen“ der Energieversorgungsunternehmen zu beachten! Beim Leistungsanschluss der Wärmepumpe ist das Rechtsdrehfeld der Lasteinspeisung sicherzustellen. Die Leistungsversorgung der Wärmepumpe muss mit einer allpoligen Ab- schaltung mit mindestens 3mm Kontaktöffnungsabstand und einem 3- poligen Sicherungsautomaten ausgestattet sein. - Seite 13 Elektrischer Anschluss Anschluss der Fühler und Steuerleitungen an den beiden Buchsen auf der Schaltkastenrückseite Sicherheitstemperaturbegrenzer Bei Umwälzpumpenausfall überprüfen ob der Reset-Knopf des elektrischen Heiz- elements herausgesprungen ist. Gegebenenfalls wieder hineindrücken. Wärmepumpenseitiger Anschluss Zum Anschluss der Fühler- und Steuerleitungen wird der Schaltkasten seitlich in den der Fühler- und Steuerleitung Rahmen eingehängt.
-
Seite 14: Klemmenplan
Klemmenplan BWL-08-A / BWL-12-A externer Rücklauffühler Außenfühler Brauchwasserfühler/-thermostat (intern verdrahtet) Fühler Mischer 1(Zubehör) Raumfernversteller (Zubehör) Raumstation (Zubehör) Mischer 1 ZU Mischer 1 AUF Wärmeerzeuger 2 / Sammelst. ZW2/SST Zweiter Wärmeerzeuger 1 Brauchwasserumschaltventil Zusatzpumpe / Zirkulationspumpe ZUP/ZLP Fussbodenheizungspumpe Heizungsumwälzpumpe EVU-Sperre EVU- Sperre Steuerspannung 1NPE Last ZWE2 3NPE... -
Seite 15: Inbetriebnahme, Reinigung, Störung
Inbetriebnahme, Reinigung, Störung Inbetriebnahme Um eventuelle Gewährleistungsansprüche geltend machen zu können, muss die Inbetriebnahme durch unseren Werkskundendienst erfolgen. Erfolgt eine eigenmächtige Inbetriebnahme, können keine Gewährleistungs- ansprüche geltend gemacht werden! Vor der Inbetriebnahme sind folgende Punkte vom Installateur zu überprüfen: - Wurde die Aufstellung und Montage (Seite 8-13) entsprechend durchgeführt? - Sind alle elektrischen und hydraulischen Anschlüsse vollständig ausgeführt? - Ist das Rechtsdrehfeld der Lasteinspeisung sichergestellt? - Wurde eine allpolige Absicherung durch einen 3-poligen Sicherungsautomaten... -
Seite 16: Technische Daten
Technische Daten BWL-08-A Wärmepumpenart Luft / Wasser Konformität Aufstellung Aussen Schutzart IP24 Leistungsdaten Heizleistung/COP bei A2/W35 nach EN255 kW/- 8,1 / 3,4 A7/W35 nach EN255 kW/- 9,8 / 4,0 A10/W35 nach EN255 kW/- 10,5 / 4,3 A-7/W35 nach EN255 kW/- 6,3 / 2,6 A7/W50 nach EN255... - Seite 17 Technische Daten BWL-12-A Wärmepumpenart Luft / Wasser Konformität Aufstellung Aussen Schutzart IP24 Leistungsdaten ohne Pumpen Heizleistung/COP bei A2/W35 nach EN255 kW/- 12,0 / 3,2 A7/W35 nach EN255 kW/- 13,5 / 3,6 A10/W35 nach EN255 kW/- 14,2 / 3,7 A-7/W35 nach EN255 kW/- 9,2 / 2,6 A7/W50...
-
Seite 18: Heizleistung, Leistungsaufnahme, Cop
Heizleistung, Leistungsaufnahme, COP - BWL-08-A Vorlauf 35°C Vorlauf 50°C Lufttemperatur °C Lufttemperatur °C Lufttemperatur °C 3062019_0107... - Seite 19 Heizleistung, Leistungsaufnahme, COP - BWL-12-A Vorlauf 35°C Vorlauf 50°C Lufttemperatur °C Lufttemperatur °C Lufttemperatur °C 30602019_0107...
-
Seite 20: Druckverlustkurve
Druckverlustkurve BWL-06-A / BWL-12-A BWL-08-A BWL-12-A Heiz- / Brauchwasservolumenstrom (m³/h) 3062019_0107... -
Seite 21: Massbild, Sockelplan, Aufstellhinweise Bwl-08-A
Massbild BWL-08-A Lufteintritt an 2 Seiten Heizwassereintritt (Rücklauf) R1“A.G. Luftaustritt an 2 Seiten Heizwasseraustritt (Vorlauf) R1“A.G. Bodenöffnung 240 x 180 für Heizwasser- anschlüsse, Kondensatschlauch, Last- und Steuerleitung Bedienseite 30602019_0107... - Seite 22 Sockelplan BWL-08-A Heizwasseranschlüsse Wärmepumpen- außenkontur Sockel > 40 über Sockel Kondensatwasserablauf >Ø Nahwärmerohr für Heizwasser Vor- und Rücklauf Leerrohr für Elektrokabel >Ø Ausschnitt im Bodenblech Auflagefläche 50 umlaufend Wärmepumpe Lufteintritt Luftaustritt 3062019_0107...
- Seite 23 Aufstellhinweise BWL-08-A Mindestabstände: 1m zum Gerät um die Montage zu ermöglichen Montageseite Lufteintritt Luftaustritt Bedienseite 1m zum Gerät um den Kundendienst zu ermöglichen 30602019_0107...
-
Seite 24: Massbild, Sockelplan, Aufstellhinweise Bwl-12-A
Massbild BWL-12-A Heizwasseraustritt (Vorlauf) R1“A.G. Heizwassereintritt (Rücklauf) R1“A.G. Bedienseite Bodenöffnung 200 x 250 für Heizwasser- anschlüsse, Kondensatschlauch, Last- und Steuerleitung Luftrichtung 3062019_0107... - Seite 25 Sockelplan BWL-12-A Heizwasseranschlüsse Wärmepumpenaußenkontur > 40 über Sockel Sockel Leerrohr für Elektrokabel >Ø Kondensatwasser- ablauf >Ø 50 Ausschnitt im Bodenblech Auflagefläche Wärmepumpe 50 umlaufender Sockelüberstand Nahwärmerohr für Wasserdurchlässige Fläche Heizwasser (z.B. Kies) im Luftaustrittbereich Vor- und Rücklauf Luftrichtung 30602019_0107...
- Seite 26 Aufstellhinweise BWL-12-A Mindestabstände: 0,8 m zum Gerät um den Kundendienst zu ermöglichen 1,0 m zum Gerät um den Kundendienst zu ermöglichen Problematische Aufstellung Bevorzugte Aufstellung Laute Geräteseite (Ausblas) Richtung Leise Geräteseite (Ansaug) Richtung Haus, Haus wird von kalter Luft ange- Unzulässige Aufstellung Haus, Gerät von allen Seiten zugänglich blasen, Gerät von allen Seiten zugänglich...
-
Seite 27: Schall
Schall Schalldruckpegel im Freifeld 30602019_0107... -
Seite 28: Stromlaufpläne
Stromlaufplan BWL-08-A Teil 1 3062019_0107... - Seite 29 Stromlaufplan BWL-08-A Teil 2 30602019_0107...
- Seite 30 Stromlaufplan BWL-08-A Teil 3 3062019_0107...
- Seite 31 Stromlaufplan BWL-08-A Teil 4 30602019_0107...
- Seite 32 Stromlaufplan BWL-12-A Teil 1 3062019_0107...
- Seite 33 Stromlaufplan BWL-12-A Teil 2 30602019_0107...
- Seite 34 Stromlaufplan BWL-12-A Teil 3 3062019_0107...
- Seite 35 Stromlaufplan BWL-12-A Teil 4 30602019_0107...
-
Seite 36: Eu-Konfirmitätserklärung
Nationale Normen/Richtlinie: UVV BGV D4 NEV (SR 743.26) DIN 8901 Mainburg, den 17.10.06 Dr. Fritz Hille Gerdewan Jacobs Technischer Geschäftsführer Technischer Leiter Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 · Internet www.wolf-heiztechnik.de 3062019_0107...
