Allgemeine Informationen

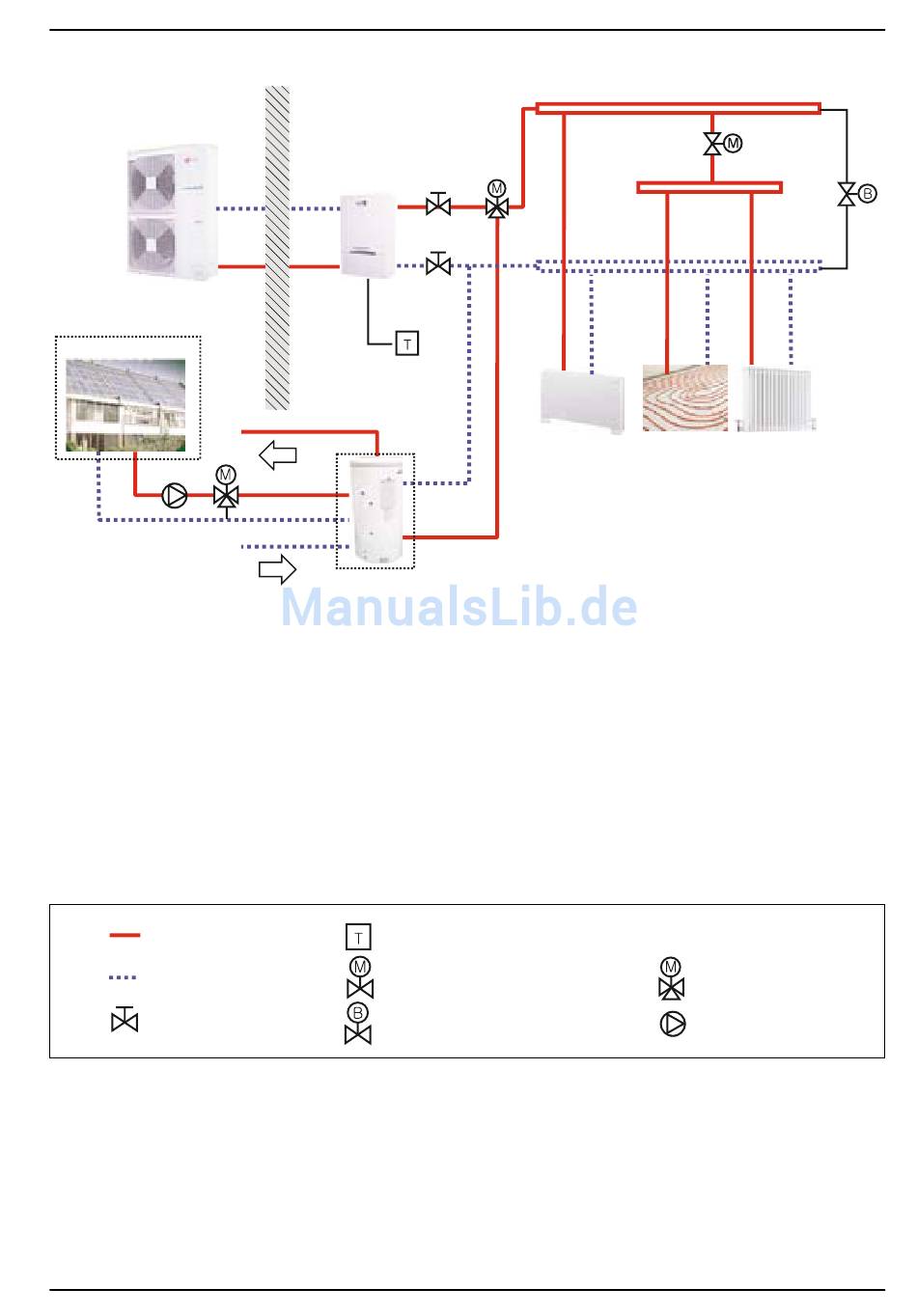

FALL 3: Anschluss der thermischen Solaranlage

Außengerät
Außengerät
Solar-Wärmequelle
Hinweis:
• Brauchwassertank
- Der Tank sollte einen zusätzlichen indirekten Wärmetauscher besitzen, um über die thermische
Solaranlage ausreichend Wärme zu erzeugen.
• Pumpe
- Maximaler Stromverbrauch der Pumpe sollte weniger als 0.25 kW betragen.
Hohe Temperatur
Niedrige Temperatur
Absperrventil
16 Luft-Wasser-Wärmepumpe
Innengerät
Innengerät
Warmwasser
Brauch-
wasse-
rtank
Stadtwasser
Raum-Thermostat (Montageort)
2-Wege Regelventil (Montageort)
Umleitventil (Montageort)
Ventilator- Bodenheizungskreislauf
Luftkühler
3-Wege Regelventil
(Montageort)
Pumpe (Montageort)
Heizung
