Midas VENICE 160 Bedienungsanleitung Seite 41

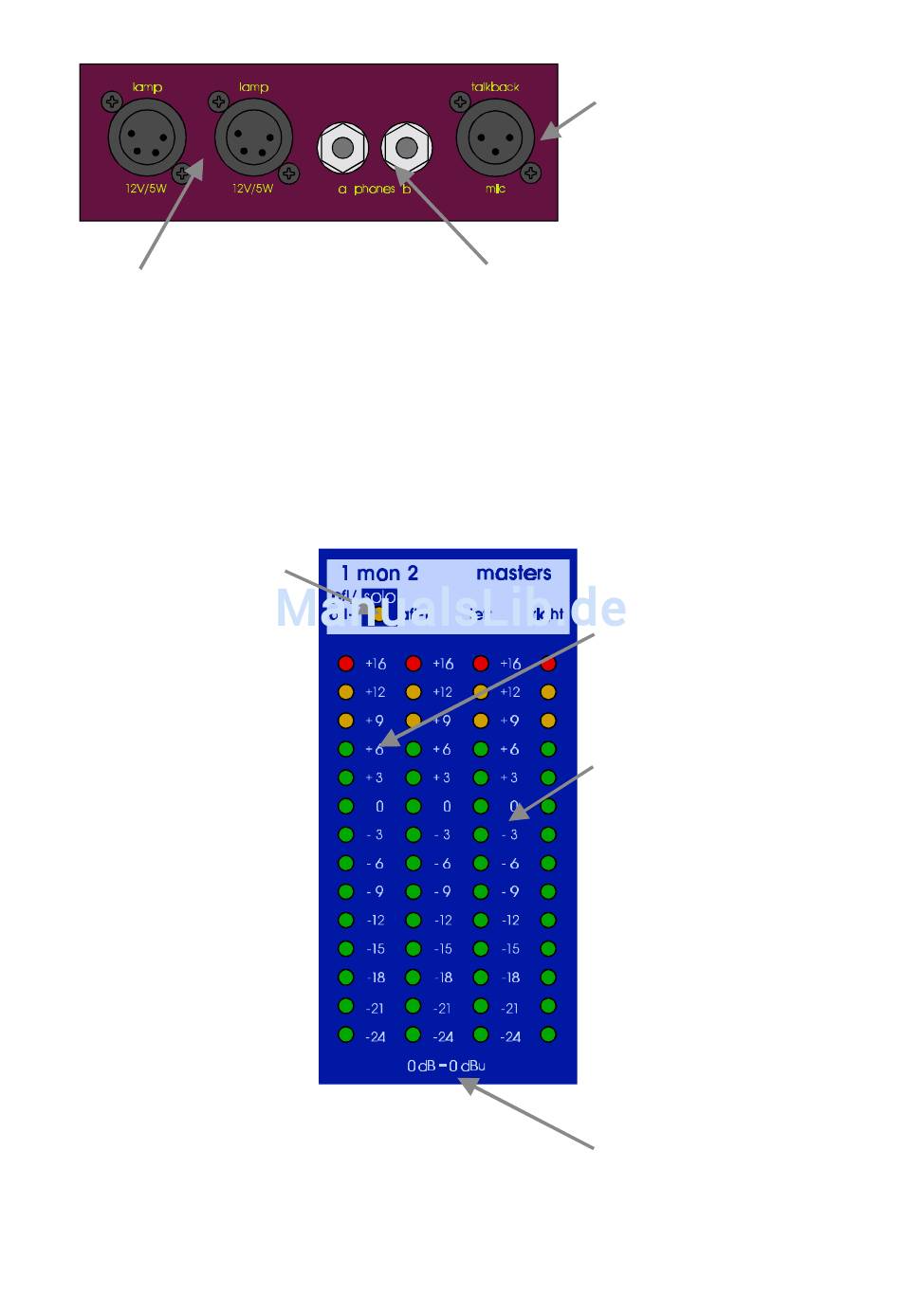

Diese beiden 4-poligen XLR-Buchsen
(weiblich) dienen zum Anschluss von 2
praktischen 12 V Pultbeleuchtungen. Die
maximale Leistung beträgt jeweils 5 W
und darf nicht überschritten werden. Die
Verwendung der optional erhältlichen
Schwanenhalsleuchten (Littlite 12X-HI-
4) ist obligatorisch. Die Verwundung von
anderen Produkten kann aufgrund der ab-
weichenden Pinbelegung zum Ausfall
des Lampenausgangs führen.
Sobald eine der SOLO-Tasten
d e s M i s c h p u l t e s g e d r ü c k t
wurde, leuchtet die SOLO-
LED auf und die Anzeigen
Mon 1 / 2 werden automatisch
zur Anzeige des SOLO-Pe-
gels
verwendet.
Befindet sich die Solo-Funk-
tion im PFL-Mode, zeigt die
LED-Kette Mon 1 den Si-
gnalpegel des ausgewählten
Signals in pre-fader Position.
Im AFL-Mode sind die An-
zeigen Mon 1 (afl-l) und Mon
2 (afl-r) aktiv und zeigen den
Signalpegel des Stereosignals
nach dem Fader (Position af-
ter-fader) in dBu an.
Die 6,3 mm Klinkenbuch -
sen (PHONES A/B) sind für
den Anschluss von 2 Ste-
r e o - K o p f h ö r e r n m i t e i n e r
maximalen Impedanz von
32 Ohm. Beide Ausgänge
werden über den Drehregler
PHONES angesteuert.
Diese 3-polige XLR-Buchse (weib -
l i c h ) i s t f ü r A n s c h l u s s e i n e s
TALKBACK-Mikros vorgesehen.
Die +48V Spannung zum Betrieb
von Kondensatormikrofonen
permanent aufgelegt.
Die Mon-Anzeigen liefern die
p o s t - f a d e r S p i t z e n s i g n a l p e g e l
d e r M o n i t o r a u s g ä n g e . S o b a l d
eine der SOLO-Tasten betätigt
ist, zeigt das Instrument die Spit-
z e n e i n g a n g s p e g e l d e r a u s g e-
w ä h l t e n P F L b z w .
Solo-Quelle an.
Die MASTER-Instrumente zei-
gen die Peak-Signalpegel der
Master-Ausgänge links und
rechts (post-fader) an.
Die Anzeigeketten sind in dBu
(0dBu = 775mV) skaliert.
ist
A F L
41
