UBI EasyCoder 101 - Betriebsanleitung

INHALTSVERZEICHNIS

EasyCoder 101 &101E
EasyCoder 101SA
Anhang 1:
Schneidevorrichtung
Anhang 2:
UBI EasyCoder 101
Betriebsanleitung
Edition 1, April 1993
Article No. 1-960321-10
Vorstellung des Modells EasyCoder 101 ...............................3
Vorderansicht .........................................................................4
Rückansicht ............................................................................4
Magazin für Druckmedium ....................................................5
Netzanschluß ..........................................................................5
Computeranschluß ..................................................................6
Speichererweiterung ...............................................................7
Drucker einschalten ................................................................8
Sonderprogramme ..................................................................8
UBI Shell Start-Up Programm ................................................8
Drucker einschalten ................................................................9
UBI Stand-Alone Programm ...................................................9
Abreiß-Druckmedien ............................................................10
Ablösende Druckmedien ......................................................11
Externe Papierzuführung ......................................................12
Reinigung des Druckkopf und Druckrolle ...........................13
Säubern des Gehäuses ..........................................................13
Schutz gegen Schmutz ..........................................................13
Einleitung .............................................................................14
Reinigung und Druckmedien laden ......................................14
Einleitung .............................................................................15
Anwendung anwählen ..........................................................15
Setup Modus .........................................................................16
Print Setup ............................................................................16
Testfeed ................................................................................16
Test Label .............................................................................16
Serielle Schnittstellen zurücksetzen .....................................17
Clear Memory .......................................................................17
Reboot...................................................................................17
Ablaufdiagramm EasyCoder 101 .........................................18
Ablaufdiagramm EasyCoder 101 E......................................19
Anmerkungen .......................................................................20
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für UBI EasyCoder 101

Inhaltszusammenfassung für UBI EasyCoder 101

  • Seite 1: Inhaltsverzeichnis

    UBI EasyCoder 101 – Betriebsanleitung INHALTSVERZEICHNIS Einleitung Vorstellung des Modells EasyCoder 101 .......3 Allgemeine Informationen Vorderansicht .................4 Rückansicht ................4 Magazin für Druckmedium ............5 Installation Netzanschluß ................5 Computeranschluß ..............6 Speichererweiterung ...............7 Starten des Drucker einschalten ..............8 EasyCoder 101 &101E Sonderprogramme ..............8 UBI Shell Start-Up Programm ..........8...
  • Seite 2 In diesen Fällen werden wir uns bemühen, unsere Kunden so schnell wie möglich zu informieren. EasyCoder, LabelShop, EasyPak sind Markenzeichen der United Barcode Industries (UBI) Centronics ist ein registriertes Markenzeichen der Centronics Data Computer Corp. IBM ist ein registriertes Markenzeichen der International Business Machine Corporation.

  • Seite 3: Einleitung

    Dieses Modell ist erkennbar an dem eingebauten Operating Instructions Ed. 2 21-Tasten-Bedienfeld (F1–F5). • UBI Fingerprint 4.0, Programmers Manual • Der EasyCoder 101 SA ist dem EasyCoder 101 • UBI LabelShop, Operators Manual E sehr ähnlich, jedoch mit einer speziellen • UBI Windows Driver, Installation Instructions...

  • Seite 4: Allgemeine Informationen

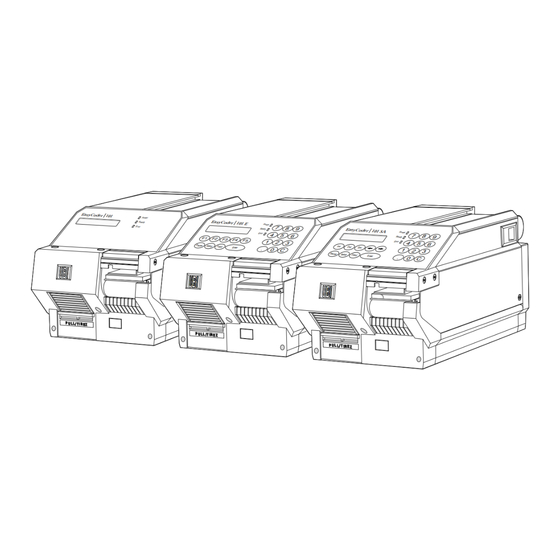

    UBI EasyCoder 101 – Betriebsanleitung ALLGEMEINE INFORMATIONEN Vorder- und Rückansicht Verriegelung Display Tastatur (3 versch. Typen) Drucktaste Ausdrucköffnung Memory Card Adapter (Zubehör) Klappe Schienen Label Taken Sensor (Zubehör) Ext. Papierzuführung Schienen Ext. Papierzuführung Serielle Schnittstelle Hauptschalter Netzansluß...

  • Seite 5: Magazin Für Druckmedium

    UBI EasyCoder 101 – Betriebsanleitung ALLGEMEINE INFORMATIONEN (Fortsetzung) Magazin für Druckmedium Das Magazin zur Aufbewahrung des zu bedruckenden Medi- ums wird zugänglich, wenn die Klappe an der rechten Seite des Druckers geöffnet wird. Zum Öffnen der Klappe muß der Verschluß an der Außenseite gedrückt werden. Obwohl der Drucker mit geöffneter Klappe funktionsfähig ist, wird dringend...

  • Seite 6: Installation

    (Zubehör) Artikel Nr. der UBI Standard Kabel RS 232C Cable: Hinweise: DB25 nach IBM-AT 1-975581-05 • Beim Programmieren mit UBI LabelShop oder UBI Fingerprint benutzen Sie DIN8 nach IBM-AT 1-776954-00 die "uart1:" RS 232C serielle Kommunikationschnittstelle. DB25 nach IBM-XT 1-975580-05 •...

  • Seite 7: Speichererweiterung

    UBI EasyCoder 101 – Betriebsanleitung INSTALLATION (Fortsetzung) Speichererweiterung Einige Modelle des EasyCoder 101 sind mit einem Adapter für ein Speichererweiterungsmodul ausgerüstet. Um dieses einzubauen, gehen Sie wie folgt vor: Stellen Sie sicher, daß die Netzspannung ausgeschaltet ist. Öffnen Sie die mit „PULL/TIREZ“ bezeichnete Klappe an der linken unteren Vorderseite des Druckers.

  • Seite 8: Starten Des

    UBI Shell überschrieben oder gelöscht sein. In diesem Fall startet das Sonderprogramm direkt. UBI Shell Falls der Drucker mit der UBI Shell ausgerüstet ist, läuft in der Start-Up Programm Anzeige des Bedienfeldes nach dem Einschalten ein Zähler ab.

  • Seite 9: Starten Des

    Nachdem das Programm vollständig geladen ist, wird das Hauptmenü angezeigt: Select Mode 1:Run 2:Set Jetzt können Sie das UBI Stand-Alone Programm benutzen, wie es in der Publikation Operating Instructions beschrieben ist. Das Setup und die Auswahl des Kommunikations-Kanals kann aus dem Programm heraus durchgeführt werden.

  • Seite 10: Druckmedien Einlegen

    UBI EasyCoder 101 – Betriebsanleitung DRUCKMEDIEN EINLEGEN Abreiß-Druckmedien Bewegen Sie den Druckkopf-Lösehebel im Uhrzeigersinn in Entfernen Sie die Achse der seine vertikale Position (Druckkopf gelöst). Auslaßvorrichtung, bevor Sie das Gerät Bringen Sie das neue Druckmedium auf der Achse der mit Abreißpapier in Betrieb nehmen.

  • Seite 11: Ablösende Druckmedien

    UBI EasyCoder 101 – Betriebsanleitung DRUCKMEDIEN EINLEGEN (Fortsetzung) Ablösende Druckmedien Bewegen Sie den Druckkopf-Lösehebel im Uhrzeigersinn in seine vertikale Position (Druckkopf gelöst). Ziehen Sie den grünen Stecker aus der Aufwickelvorrichtung und entfernen Sie alles aufgewickelte Trägerpapier. Die Aufwickelvorrichtung kann das Bringen Sie das neue Druckmedium auf der Achse der Trägerpapier einer vollen...

  • Seite 12: Externe Papierzuführung

    UBI EasyCoder 101 – Betriebsanleitung DRUCKMEDIEN EINLEGEN (Fortsetzung) Externe Papierzuführung Die EasyCoder 101 Drucker können verschiedene externe Papierzuführungen verwenden, z. B. gefaltetes Endlospapier oder eine externe Papierrolle. Der optionale, externe Papierrollen-Halter kann Papierrollen mit einem Durchmesser von bis zu 180 mm aufnehmen. Mit Hilfe der Befestigungsschienen kann dieser externe Papierrollen- Halter entweder über oder hinter dem Drucker angebracht...

  • Seite 13: Wartung

    UBI EasyCoder 101 – Betriebsanleitung WARTUNG Reinigung des Druck- Durch regelmäßige Reinigung verlängert sich die Lebensdauer kopfes und Druckrolle Ihres Druckers und die Qualität Ihrer Ausdrucke wird verbessert. Heben Sie den Druckkopf an und entfernen Sie das Druckmedium. ACHTUNG !

  • Seite 14: Anhang 1: Schneidevorrichtung (Optional)

    UBI EasyCoder 101 – Betriebsanleitung ANHANG 1: SCHNEIDEVORRICHTUNG (optional) Einleitung Einige Modelle der EasyCoder 101 Familie können mit einer optionalen Papierschneidevorrichtung ausgerüstet werden. Diese Schneidevorrichtung ist nur zum Durchschneiden von Papier konstruiert. Auf keinen Fall darf selbstklebendes Material verarbeitet werden.

  • Seite 15: Anhang 2: Ubi Shell

    UBI EasyCoder 101 – Betriebsanleitung ANHANG 2: UBI SHELL Einleitung Das UBI Shell Programm ermöglicht es Ihnen, alle im Speicher des Druckers abgelegten Anwendungsprogramme zu starten, einschließlich der eventuell vorhandenen optionalen Speicher- erweiterungskarte, z. B.: • UBI LabelShop (WYSIWYG Etiketten Erstellung) •...

  • Seite 16: Setup Modus

    Optionen dargestellt. Als Alternative zum Anwählen einer Anwendung kann durch eine Reihe von Standard-Hilfsprogrammen geblättert werden: Setup Mode Der Setup Modus ist in der Publikation EasyCoder 101 Technical Description beschrieben. Die Print Setup Option ermöglicht es dem Anwender, einen Print Setup Ausdruck der augenblicklichen Konfigurationsdaten zu erstellen.

  • Seite 17: Serielle Schnittstellen Zurücksetzen

    Druckers aus- und wieder eingeschaltet wird. Wird die UBI Shell angewählt, ohne von dort ein Anwendungsprogramm aufzurufen, muß die Reboot Option gewählt werden, um die UBI Shell zu verlassen. Nach einer Wartezeit von 5 sec. für den Countdown wird die zuletzt aktive Anwendung wieder geöffnet.

  • Seite 18: Ablaufdiagramm Easycoder 101

    UBI SHELL Stellt alle Parameter der seriellen Schnittstelle auf Default Werte zurück. HD/PP SER-COM RESET HU/PP HU/PP UBI SHELL Löscht den RAM-Speicher. HD/PP CLEAR RAM MEMORY HU/PP UBI SHELL Verläßt UBI-Shell und ruft das zuletzt ausgewählte Programm auf. HD/PP REBOOT HU/PP...

  • Seite 19: Ablaufdiagramm Easycoder 101 E

    Angezeigte Option auswählen oder ausführen. Enter ENTER=UBI SHELL Enter 3 sec. Erzeugt einen Testvorschub. Wird in der UBI Shell ausgeführt. Feed Direktes Erreichen des Setup Mode. Wird in der UBI Shell ausgeführt. Setup ENTER=UBI SHELL Enter 2 sec. SEL. APPLICATION UBI SHELL...

  • Seite 20: Anmerkungen

    UBI EasyCoder 101 – Betriebsanleitung ANMERKUNGEN...
