junger d07 Bedienungsanleitung Seite 55

Zur Vergrößerung des Signal-Rausch-Abstands wird bei der FM-Übertragung eine
Preemphase vor der Übertragung und eine Deemphase beim Empfänger
vorgenommen. Hohe Frequenzen werden gemäß einer standardisierten Filterkurve
abgehoben. Dies führt zu einer erhöhten Sendeleistung. Diese Anhebung muss bei
der Limitierung des Frequenzhubs mit einbezogen werden.
Im d07 durchläuft das Signal nach einem breitbandigen Limiter ein dynamisches
Tiefpassfilter. Die Grenzfrequenz dieses Filters wird adaptiv eingestellt, vom
Programmsignal gesteuert. Es kompensiert nur genau die Anhebung der hohen
Frequenzen, die später durch die Preemphase zu Hubüberschreitungen führen
würden. Diese Absenkung ist nur kurzzeitig aktiv und wird bei normalem
Programmmaterial praktisch nicht bemerkbar sein. Die Regelzeit liegt unter der
Integrationszeit des menschlichen Ohres.
Der Threshold des Limiters kann also so gesetzt werden, dass der maximale Hub
für tiefe Frequenzen erreicht wird. Hohe Frequenzanteile werden wenn nötig
abgesenkt und verursachen keine Überschreitungen des maximal zulässigen
Frequenzhubs.
Wenn das Programmmaterial sehr viele hochfrequente Anteile hat und der
adaptive Tiefpassfilter ständig arbeitet, kann das eventuell hörbar sein.
Wenn der Threshold des Peak-Limiters einige dB unter den Maximalwert gelegt
wird, kann dieser Headroom für hochfrequente Signalanteile genutzt werden, wenn
der Preempasis-Threshold höher als der Threshold des Peak-Limiters gesetzt wird.
Dies ist nur für diesen Fall möglich. Der Preempasis-Threshold kann niemals
kleiner als der Threshold des Peak-Limiters sein.
0
-2
Limiter Threshold -4dBFS
-4
-6
-8
-10
-12
-14
-16
-18
200 500

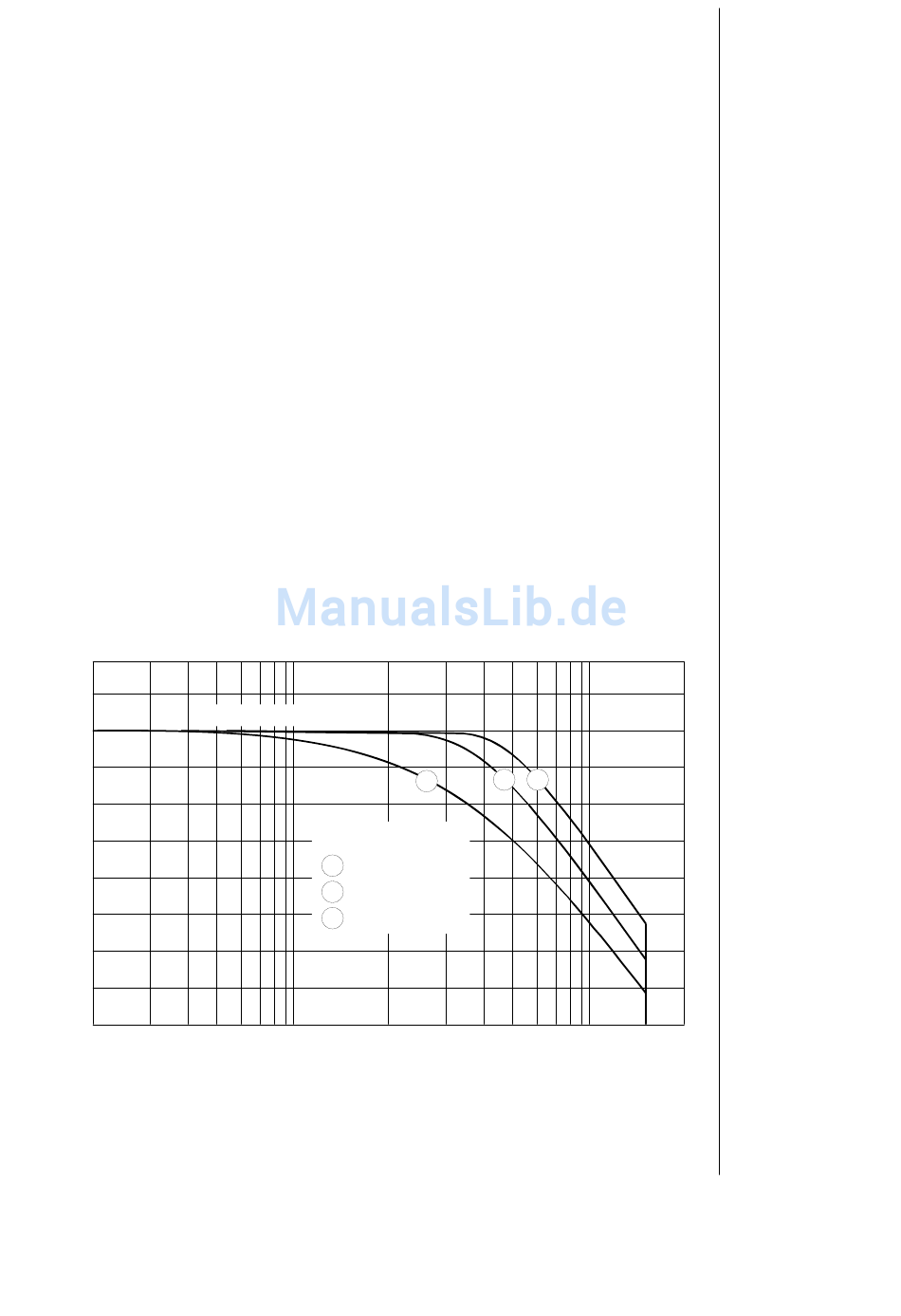

Aufgrund der unterschiedlich einstellbaren Thresholds für den Peak-Limiter und
den adaptiven Prempase-Filter kann eine Optimierung in Bezug auf Maximalpegel
und Klangbalance erreicht werden. Diese Optimierung sollte ebenfalls unter
Berücksichtigung der MPX-Leistung erfolgen, denn hochfrequente Signalanteile,
die durch eine Pegelanhebung auf Senderseite geschehen, erhöhen auch die
Gesamtleistung des Signals.
1
Parameter:
Preemphasis Threshold
1
- 4,0dBFS
-2,0dBFS
2
3
0,0dBFS
1k 2k
2 3
5k 10k 20k
d07 Pre-Emphasis
B 6 FM-Übertragung - d07
6.3.
Pre-
emphase
Preemphase-
Threshold
0
-2
-4
-6
-8
-10
-12
-14
-16
-18
Preemphase
Einstellungs-
hinweis
