2.9

LAN INTERFACE

A 2 –Installation
Stecker : RJ 45 Steckverbinder mit status LEDs
Pinbelegung des Steckverbinders :
Pin Signalname
1 TX +
2 TX -
3 RX +
4
5
6 RX -
7
8
9
Elektrische Eigenschaften :
Dieser Anschluss ermöglicht die Fernsteuerung des d07 via
TCP/IP über Ethernet.
Der LAN Controller des d07 hat einen Web-Server, der eine grafische
Benutzeroberfläche (GUI) bietet. Die korrekte Funktion erfordert den IE7 oder
FireFox 2.0. Dort gibt man die IP Adresse des Gerätes als URL ein.
Darüber lassen sich alle Geräteeinstellungen vornehmen. Außerdem liefert der
LAN Controller die Daten zur Anzeige von Pegeln für das eingebettete
JAVA Applet.

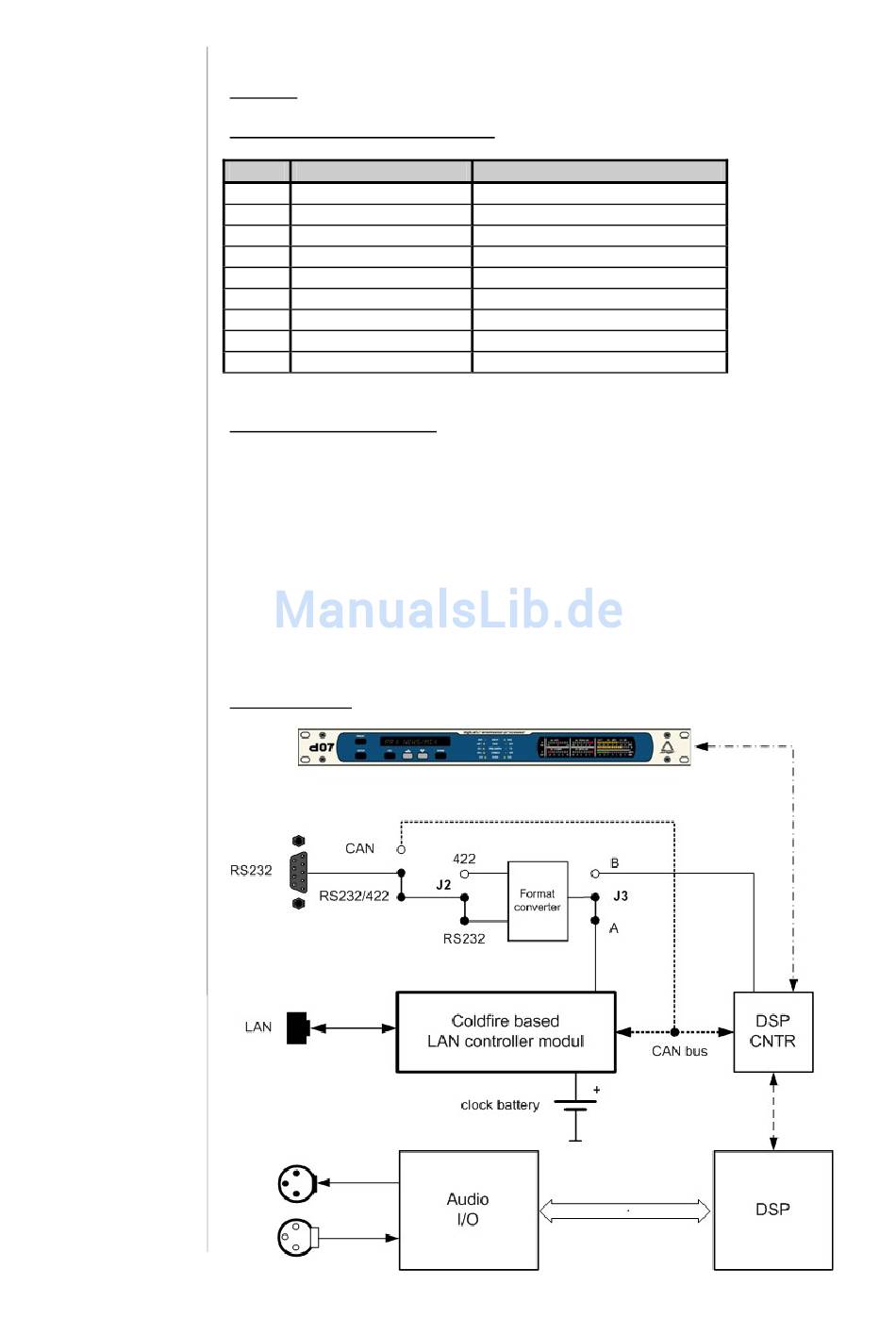

d07 Steuerung :
Funtion
Ethernet send
Ethernet send
Ethernet receive
Ethernet receive
100Mbit/s (auto negotiation port)
