Bearbeitung der Standard-Blindabdeckung
1 ... LED-Bohrung
(Ø 4 mm)
ELEKTRISCHE INSTALLATION
Versorgung und Busanschluß
Der Anschluss der Versorgung und der Busleitungen
erfolgt beim EAC 2-TERMINAL über Schraubklemmen. Bei
Verwendung von Litzendrähten sind Aderendhülsen zu
verwenden.
Das
Terminal
spannungsversorgung zwischen +12 bis +24 VDC. Die
zwei Datenleitungen A und B der RS 485 Schnittstelle
müssen untereinander verdrillt sein. Es wird die Ver-
wendung eines CAT 5 empfohlen, es kann auch ein LiYCY
4x0,5 mm² Kabel verwendet werden.
Anschlussbeispiel
1 ... Schirmung vergütet
2 ... externe Versorgung für Türöffner
3 ... Türöffner (Empfehlung: Türöffner von effeff,
"14 FAFIX HZ GOLDF. 12V GS EE UNIVERSAL") auch für 24 V erhältlich
4 ... Freilaufdiode P6KE36CA (im Lieferumfang enthalten)
5 ... Türrückmeldung
6 ... Tasterentriegelung
Relaiskonfiguration
Mit dem Jumper J1 auf dem Terminalprint kann die
Relaisfunktion eingestellt werden. Das Relais kann als
Öffner (NC) oder als Schließer (NO) eingesetzt werden.
Standard ist die Ausführung als Schließer (NO).
benötigt
eine
Gleich-
Drilling in Standard Dummy Cover
ELECTRICAL INSTALLATION
Supply and Bus Connection
The supply and bus cables are connected to the EAC 2-
TERMINAL via screw terminals. If stranded wires are
used wire-end sleeves must be used for connection. The
Terminal requires a direct power supply between +12 to
+24 VDC. The data lines A and B of the RS 485 interface
must be a twisted wire pair. A CAT 5 cable is
recommended for the cabling, but also an LiYCY 4x0,5
mm² cable can be used.

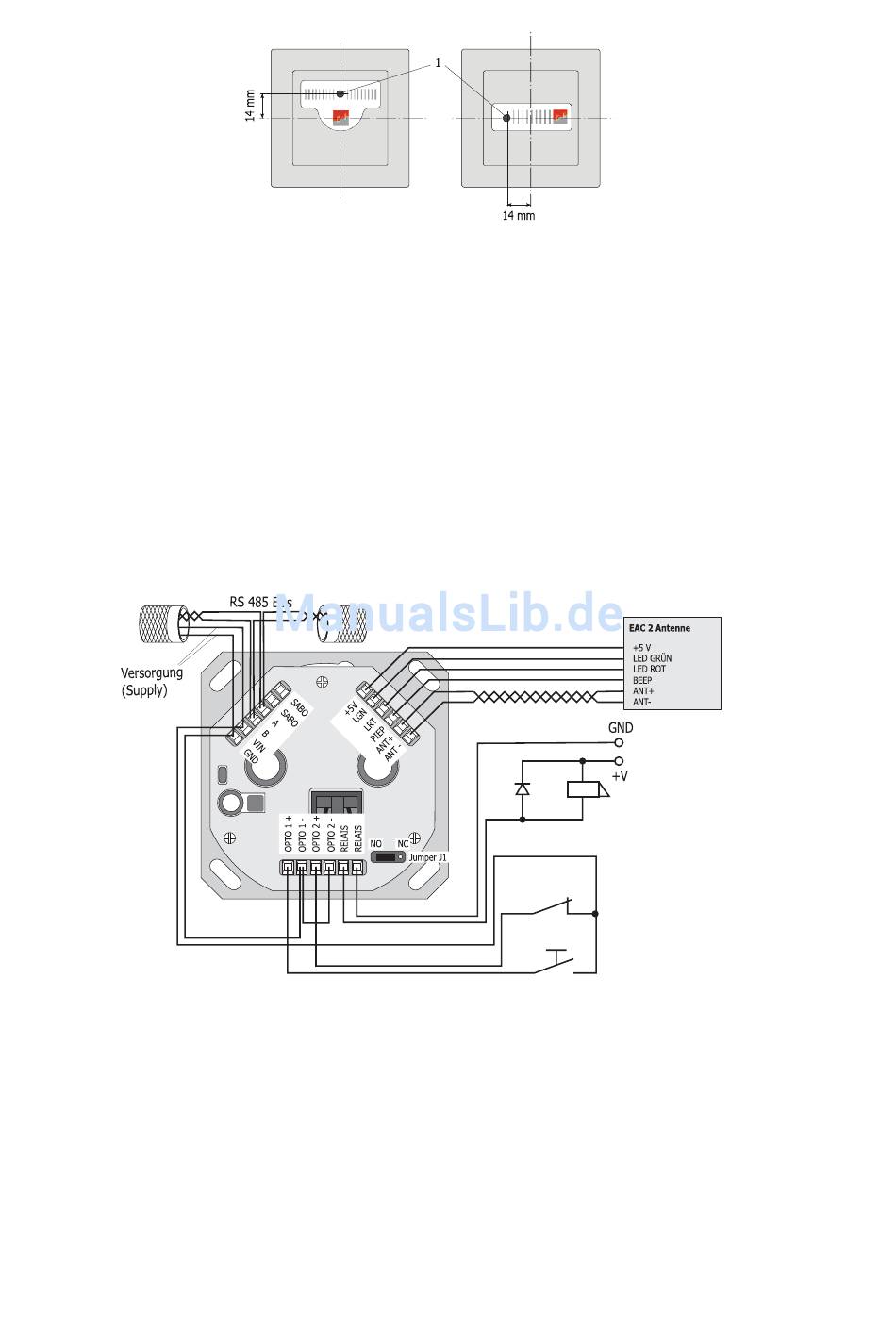

Wiring Example
1 ... Shield, Improved
2 ... External Supply for Door Solenoid
3 ... Door Solenoid (Recommendation: door solenoid from effeff,
"14 FAFIX HZ GOLDF. 12V GS EE UNIVERSAL") also available for 24 V
4 ... Free-Wheeling Diode P6KE36CA (included in scope of supply)
5 ... Door Status
6 ... Non-Locking Key for Door Opening
Relay Configuration
With the Jumper J1 on the Terminal print the relay
function can be set. The relay can be used as break
contact (NC) or as make contact (NO). Standard is the
realisation as make contact (NO).
1 ... LED Drilling
(Ø 4 mm)
