6. Anschlüsse (Signaleingang)

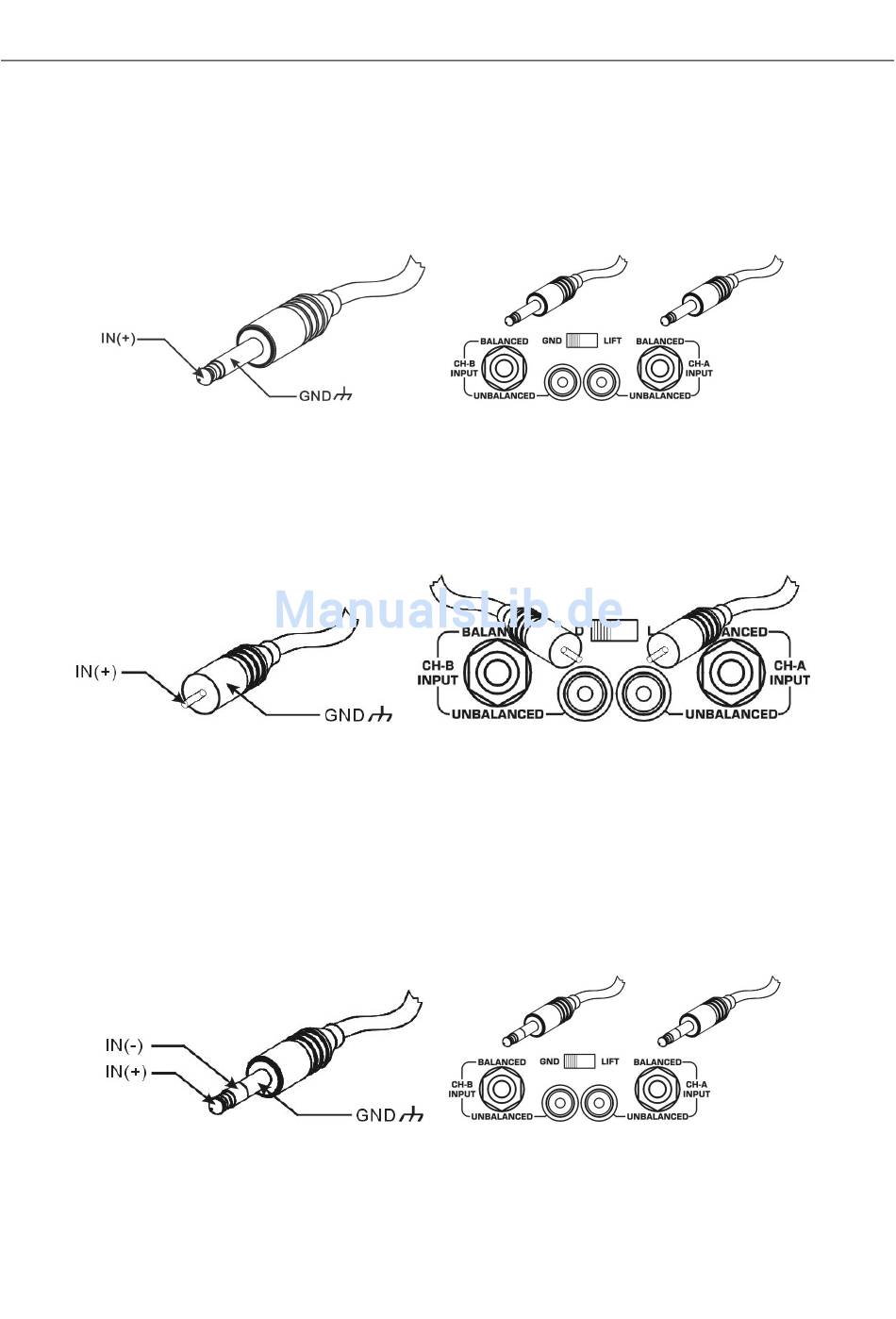

1) Unsymmetrisch:
Abb. 1: 6,3-mm-Klinkeneingänge
Anschluss über Mono-Klinkenstecker:
Tip (Spitze) = Signal +
Sleeve (Mantel) = Masse
Abb. 2: Cinch-Eingänge
Anschluss über Cinch-Stecker:
Tip (Spitze) = Signal +
Ring = Masse
2) Symmetrisch:
Abb. 3: 6,3-mm-Klinkeneingänge (Stereo)
Anschluss über Stereo-Klinkenstecker:
Sleeve (Mantel) = Masse
Tip (Spitze) = Signal +
Ring = Signal -
Hinweis: Beachten Sie bitte, dass falsche Verbindungen zu Fehlfunktionen führen. Stellen Sie vor
Inbetriebnahme sicher, dass sämtliche Verbindungen korrekt ausgeführt sind.
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
Abb. 1
Abb. 2
Abb. 3
