Becker VPL-PX11 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

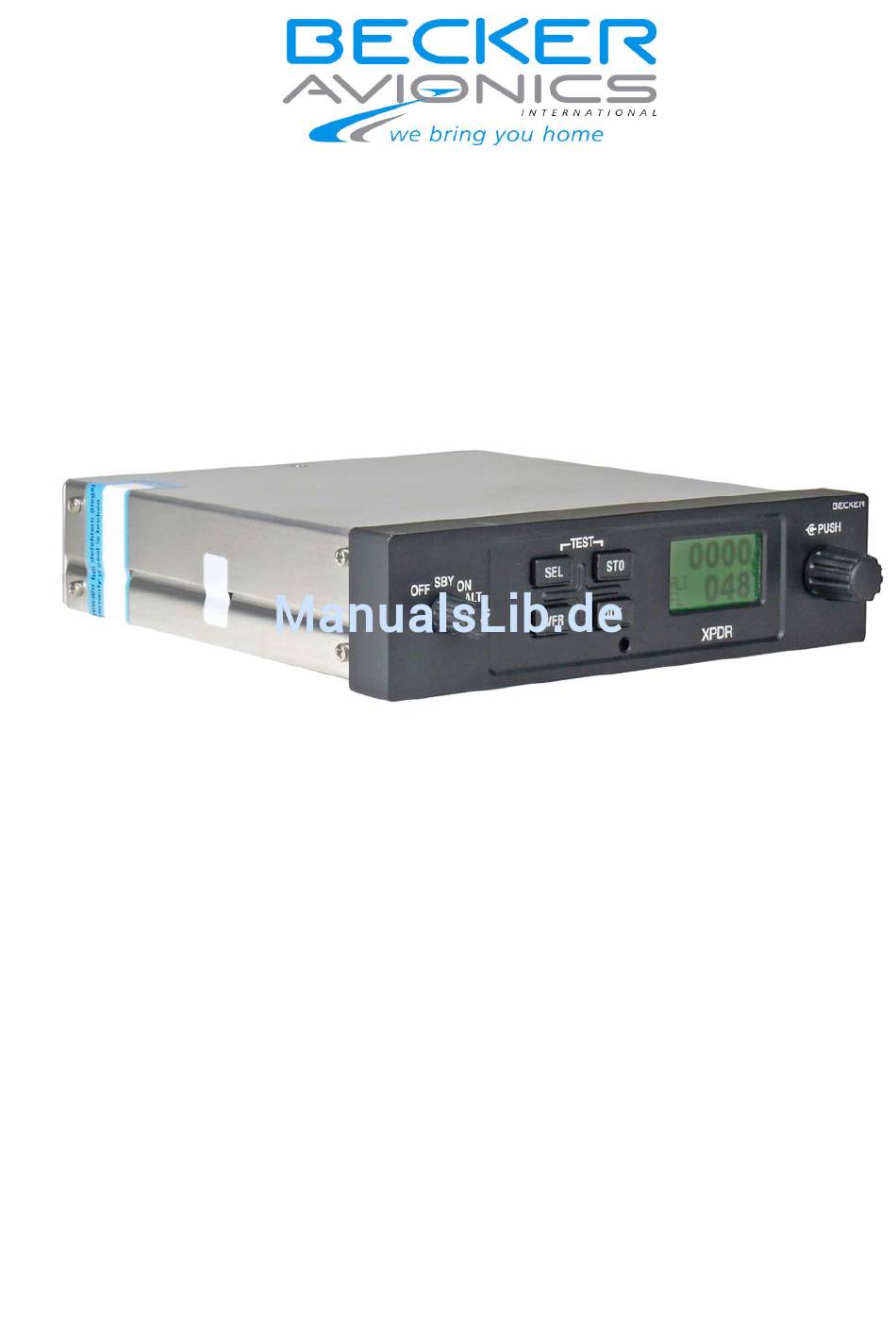

Mode S Transponder BXP6403-X-(XX)
Bedienungsanleitung
Operating Instructions
Ausgabe / Issue Feb. 2008
Artikel-Nr. / PN 0602.221-071
Becker Flugfunkwerk GmbH
Baden-Airpark B 108
77836 Rheinmünster
Germany
•
•
•
Telefon / Telephone +49 (0) 7229 / 305-0
Fax +49 (0) 7229 / 305-217
•
http://www.becker-avionics.de
e-mail: info@becker-avionics.de
•

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Becker VPL-PX11

  • Seite 1 Mode S Transponder BXP6403-X-(XX) Bedienungsanleitung Operating Instructions Ausgabe / Issue Feb. 2008 Artikel-Nr. / PN 0602.221-071 Becker Flugfunkwerk GmbH Baden-Airpark B 108 77836 Rheinmünster Germany • • • Telefon / Telephone +49 (0) 7229 / 305-0 Fax +49 (0) 7229 / 305-217 •...

  • Seite 2: Inhaltsverzeichnis

    Technical data............................36 Repair instructions ..........................38 7.1 Equipment manuals ..........................38 © Copyright bei / by Becker Flugfunkwerk GmbH 77836 Rheinmünster / Germany Alle Rechte vorbehalten. All rights reserved. Technische Änderungen vorbehalten. Subject to technical changes. Seite/Page 2 von/of 40...
  • Seite 3 Bedienung/Operation BXP6403-X-(XX) Abbildungen / IIlustrations Abbildung 1: Frontansicht BXP6403-X-(XX)....................6 Abbildung 2: Einschalt-Anzeige........................8 Abbildung 3: AI-Anzeige ..........................9 Abbildung 4: FN-Anzeige..........................9 Abbildung 5: Flight-Level-Anzeige......................9 Abbildung 6: Fehler-Anzeige und Warnungs-Anzeige ................10 Illustration 1: Front panel of BXP6403-X-(XX) ..................24 Illustration 2: Start-up indication........................26 Illustration 3: AI indication .........................27 Illustration 4: FN indication........................27...

  • Seite 4: Wichtig

    Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Sie enthält wichtige Sicherheits- und Bedienungsanweisungen für den Transponder. Einleitung Vielen Dank für den Kauf des Becker Mode S Transponders. Der Transponder kann im Instrumentenbrett oder in der Bedienkonsole von Luftfahrzeugen installiert werden und ist leicht zu bedienen.

  • Seite 5: Liste Der Abkürzungen

    Bedienung/Operation BXP6403-X-(XX) • Die Installationsfirma (LTB) hat sicherzustellen, dass mit dem Transponder das entsprechende Adressmodul AM 6400-1 installiert ist und dass das Adressmodul korrekt programmiert wurde. 2.2 Liste der Abkürzungen Aircraft Address, 24-bit ICAO (Luftfahrzeugadresse, 24-bit ICAO) ADLP Avionics Data Link Processor (Luftfahrt-Datenübertragungs-Prozessor) Aircraft Identifier (Tail Number) Altitude or transponder ALT mode (Höhe oder Höhenübertragungsbetrieb) Air Traffic Control (Luftverkehr-Kontrolle)

  • Seite 6: Bedienung

    Bedienung/Operation BXP6403-X-(XX) Bedienung 3.1 Bedien- und Anzeigeelemente Abbildung 1: Frontansicht BXP6403-X-(XX) Seite/Page 6 von/of 40...
  • Seite 7 Bedienung/Operation BXP6403-X-(XX) Funktion der Bedien- und Anzeigelemente: Ref. zu Bedien- und Beschreibung Funktion Abb. 1 Anzeigelemente Betriebsartenschalter Drehwahlschalter mit 4 Position OFF: Transponder ist ausge- Raststellungen schaltet Position SBY: Betriebsbereitschaft ist eingeschaltet Position ON: Betriebsart A/S ist eingeschaltet. Die Übertragung der Höhen-Information wird unterdrückt Position ALT: Betriebsart A/C/S ist eingeschaltet und die Höhen-...

  • Seite 8: Bedienungsanleitung

    Bedienung/Operation BXP6403-X-(XX) 3.2 Bedienungsanleitung Einschalten des Gerätes (Vorflugkontrolle) Bordnetz einschalten (kontrollieren, ob der Schutzschalter (circuit breaker) eingeschaltet ist. ACHTUNG: Gerät nicht einschalten, bevor Motoren bzw. Triebwerke gestartet sind. Gerät ausschalten, bevor Motoren bzw. Triebwerke abgestellt werden. Transponder mit dem Betriebsartenschalter (A) von OFF auf SBY schalten, dabei folgt automatisch für 2 Sekunden ein Einschalttest (PBIT) des Gerätes.

  • Seite 9: Abbildung 3: Ai-Anzeige

    Bedienung/Operation BXP6403-X-(XX) Abbildung 3: AI-Anzeige Abbildung 4: FN-Anzeige Flugebene (Flight-Level) Der Flight-Level wird in der Betriebsart ALT in der unteren Display-Zeile angezeigt (Höhe = FL x 100 in ft): Abbildung 5: Flight-Level-Anzeige Selbsttests des Gerätes (BITs) Die folgenden, verschiedenen Tests sind im Transponder integriert oder können am Transponder ausgelöst werden: Der IBIT (Initiated Built-In Test) kann mit dem gleichzeitigen Drücken der Tasten (B) und (C) in jeder Betriebsart...

  • Seite 10: Abbildung 6: Fehler-Anzeige Und Warnungs-Anzeige

    Bedienung/Operation BXP6403-X-(XX) Negative IBIT-Ergebnisse werden im Display mit “FAILURE” angezeigt. Der Transponder kann nicht in die Betriebsarten ON oder ALT geschaltet werden, wenn irgendein Fehler gefunden wurde. Der CBIT (Continuous Built-In Test) arbeitet wie folgt: Der CBIT bewirkt eine Überwachung während des Transponder-Betriebes. Negative CBIT-Ergebnisse werden im Display mit “FAILURE”...
  • Seite 11 Bedienung/Operation BXP6403-X-(XX) VFR 4096 Code - Einstellung veränderbar; siehe Abschnitt G.2 Lfz-Kennzeichen fest; lesbar nur aus dem Adressmodul (Lfz-Nummer) (kann ersetzt werden durch FN) Wenn kein gültiger AI gespeichert ist, wird “- - - - - - - -“ angezeigt. Flugnummer oder Flug- veränderbar;...
  • Seite 12 Bedienung/Operation BXP6403-X-(XX) Einstellung der Flugnummer: Taste SEL (B) drücken, um in den Auswahlmodus zu gelangen. Schalter (E) drehen bis der AI angezeigt wird. Taste (F) drücken, um zur FN umzuschalten. Der Cursor steht auf dem ersten Zeichen. Schalter (E) drehen, um das Zeichen zu ändern. Taste (F) drücken, um mit dem Cursor das nächste Zeichen anzuwählen.
  • Seite 13 Bedienung/Operation BXP6403-X-(XX) Voreinstellung des VFR-Codes Taste SEL (B) drücken, um in den Konfigurationsmodus zu gelangen (Auswahl wird im Display in der linken, unteren Ecke unter der Betriebsart angezeigt). Schalter (E) drehen bis zur Display-Anzeige VFR=XXXX. Taste (F) einmal drücken ⇒ linkes Digit vom Code ist invertiert. Nun kann das Digit mit Schalter (E) geändert werden.
  • Seite 14 Bedienung/Operation BXP6403-X-(XX) • In Ausnahmefällen ist die Höhenübertragung auszuschalten, d.h. der Transponder ist mit dem Betriebsartenschalter (A) auf ON zu schalten. Der Transponder antwortet mit dem eingestellten Code und übermiittelt der ATC auf Modus C-Abfragen die Flughöhe des Lfz. Ein „R“ im Display links neben dem Code signalisiert eine Transponderantwort (Reply).
  • Seite 15 Bedienung/Operation BXP6403-X-(XX) Internes und externes Ident Der spezielle Identifizierungsimpuls (SPI) kann durch Drücken der Taste IDT (H) am Bedienkopf oder über den entsprechenden externen Eingang des Transponders ausgelöst werden. Wenn der spezielle Identifizierungsimpuls ausgelöst wurde, dann erscheint die Anzeige “ID” im Display, solange der SPI aktiv ist. Spezielle Codierungen für Luftnotfälle Für bestimmte Luftnotfälle wurden spezielle Codierungen festgelegt, die in Zusammenhang mit der Art des Notfalles bestehen:...
  • Seite 16 Bedienung/Operation BXP6403-X-(XX) Konfigurations-Modus Der Konfigurations-Modus ist nur im Standby-Betrieb verfügbar. Um in den Konfigurations-Modus zu gelangen, ist die Taste SEL (B) zu drücken und der Schalter (E) zu drehen, bis „CFG“ in der unteren Zeile des Display erscheint. Verfügbare Optionen sind in der folgenden Tabelle definiert. Auswahl mit Taste (F) Auswahl mit Speichertaste (C)

  • Seite 17: Transponderbeschreibung

    Bedienung/Operation BXP6403-X-(XX) Transponderbeschreibung Mode S Transponder und das Bediengerät sind bordseitige Bestandteile der Flugsicherungskontrolle (Air Traffic Control). Sie arbeiten nach dem Sekundär-Radar- Prinzip und ermöglichen der ATC die Ortung, Identifizierung und Flugverfolgung von Luftfahrzeugen. Der Mode S Transponder besitzt folgende Merkmale: •...

  • Seite 18: Systembeschreibung

    Bedienung/Operation BXP6403-X-(XX) Systembeschreibung Mode A/C SSR SSR Mode A/C nutzen den im Luftfahrzeug eingebauten Transponder, um auf Abfragen der Bodenstation mit einem 4096-Code (Mode A) zu antworten und die Höheninformation (Mode C) in 100 ft -Schritten zu übertragen. In Mode A wird der, von der ATC angeforderte Code von der Lfz-Besatzung im Cockpit über das Frontpanel des Transponders eingegeben.

  • Seite 19: Technische Daten

    Bedienung/Operation BXP6403-X-(XX) Technische Daten Versorgungsspannung 10.0 V bis 33.0 V DC typische Stromaufnahme bei 50 Mode S Antworten / sec. + Squitter: 0,37 A bei 14 V (Beleuchtung aus) 0,22 A bei 28 V (Beleuchtung aus) 0,40 A bei 14 V (Beleuchtung max.) 0,25 A bei 28 V (Beleuchtung max.) im Standby-Betrieb: 0,22 A bei 14 V (Beleuchtung aus)
  • Seite 20 Bedienung/Operation BXP6403-X-(XX) Sendefrequenz 1090 MHz ± 1 MHz ≥ 125 W (+ 21 dBW) am Antennenfuß- Sendeleistung (Class 1) punkt und ≥ 250 W am Geräteausgang ≥ 70 W (+ 18.5 dBW) am Antennenfuß- Sendeleistung (Class 2) punkt und ≥ 140 W am Geräteausgang Antwortcode (Mode A) ICAO Codierungssystem mit 4096 Antwortmöglichkeiten (Oktal-Code)

  • Seite 21: Reparaturhinweise

    Bedienung/Operation BXP6403-X-(XX) Reparaturhinweise Sollte ein Gerätefehler auftreten, so wenden Sie sich bitte an den nächst gelegenen Becker- Werksvertreter, Händler oder an den Becker-Zentralkundendienst. Die ausgefüllte Fehlerbeschreibung verkürzt die Reparaturzeiten und senkt somit die entstehenden Kosten. Diese Bedienungsanleitung ersetzt nicht die nachstehend aufgeführten Gerätehandbücher (Manuals).

  • Seite 22: Important

    Mode S transponder. Introduction Thank you for purchasing the Becker ATC Mode S transponder. The transponder can be installed in the instrument panel and is easy to operate. To fully utilise the capabilities of your transponder, please read the operating instructions carefully before you start operating the set.

  • Seite 23: List Of Abbreviations

    Bedienung/Operation BXP6403-X-(XX) • The installation company has to make sure that the corresponding address module AM 6400-1 is installed with the transponder and that the address module is programmed correctly. 2.2 List of abbreviations Aircraft Address (24-bit ICAO) ADLP Avionics Data Link Processor Aircraft Identifier (tail number) Altitude or transponder ALT mode Air Traffic Control...

  • Seite 24: Operation

    Bedienung/Operation BXP6403-X-(XX) Operation 3.1 Controls and indicators Illustration 1: Front panel of BXP6403-X-(XX) Seite/Page 24 von/of 40...
  • Seite 25 Bedienung/Operation BXP6403-X-(XX) Function of controls and indicators: Ref. to Controls and Description Function illustr. 1 Indicators Mode selector Rotary switch with 4 OFF position: Transponder is switched positions SBY position: Standby mode is switched on ON position: Mode A/S is switched on. Transmission of altitude information is suppressed ALT position: Mode A/C/S is switched...

  • Seite 26: Operating Instructions

    Bedienung/Operation BXP6403-X-(XX) 3.2 Operating instructions Switching on the unit (pre-flight check) Check that the circuit breaker is set and switch on the aircraft power supply. CAUTION: Do not switch on the unit before the aircraft engines are started. Switch off the unit before the engines are shut down.

  • Seite 27: Illustration 3: Ai Indication

    Bedienung/Operation BXP6403-X-(XX) Illustration 3: AI indication Illustration 4: FN indication Flight level Flight level is displayed in ALT mode in the bottom line of the display (altitude = FL x 100 in ft): Illustration 5: Flight level indication Selftests of the unit (BITs) The following different tests are integrated in the transponder or can be triggered at the transponder: The IBIT (Initiated Built-In Test) can be activated in any mode (excluding the...

  • Seite 28: Illustration 6: Error Indication And Warning Indication

    Bedienung/Operation BXP6403-X-(XX) Negative results of the IBIT are indicated on the display with “FAILURE”. The transponder may be not switched into ON or ALT mode if any failure was found. The CBIT (Continuous Built-In Test) works as follows: The continuous BIT acts as a kind of watchdog during operation. Negative results of the CBIT are indicated on the display with “FAILURE”.
  • Seite 29 Bedienung/Operation BXP6403-X-(XX) Selection mode Press SEL button (B) and rotate encoder (E) for selection. In selection mode additional information is displayed in the bottom line of the display. Some of the data are editable, some are read only: VFR 4096 code presetting editable;...
  • Seite 30 Bedienung/Operation BXP6403-X-(XX) Setting the flight number: Press SEL button (B) to enter the select mode. Rotate (E) until AI is displayed. Push (F) to switch to FN. The cursor is set on the first character. Rotate (E) to change this character. Push (F) to set the cursor to the next character.
  • Seite 31 Bedienung/Operation BXP6403-X-(XX) VFR code presetting Press the SEL button (B) to get into configuration mode (selection is indicated in the left bottom corner of the display under the operating mode indication). Rotate (E) to the indication VFR=XXXX. First push to button (F) ⇒ left digit of the code is inverted. Now the digit can be changed with (E).
  • Seite 32 Bedienung/Operation BXP6403-X-(XX) The transponder replies using the selected Code and in response to mode C interrogation it transmits the altitude of the aircraft to ATC. A “R” on the left next to the Code on the display signals the transponder replies. NOTE: Switch the transponder to Stand-by (SBY), if the Code has to be changed.
  • Seite 33 Bedienung/Operation BXP6403-X-(XX) Special codings for air emergency Special codings, which depend on the type of incident, are stipulated for certain air emergencies: • 7500 Hijacking • 7600 Loss of communications • 7700 Emergency on board which constitutes an immediate danger to the aircraft The code evaluation devices of the radar systems automatically alarm the controllers at the radar screens immediately if one of these special codes is...

  • Seite 34: Transponder Description

    Bedienung/Operation BXP6403-X-(XX) Transponder description The Mode S transponder and the control unit are the airborne components of the Air Traffic Control (ATC). It functions in accordance with the secondary radar principle and allows air traffic control to locate, identify and track aircraft. The Mode S transponder provides the following features: •...

  • Seite 35: System Description

    Bedienung/Operation BXP6403-X-(XX) System description Mode A/C SSR SSR Mode A/C uses the aircraft transponder to respond to interrogations from the ground to provide a 4096-code identity code (Mode A) and pressure altitude information, in 100 feet increments (Mode C). The mode A code is entered by aircrew via a transponder control panel in the cockpit. Mode C pressure altitude information is derived from an encoding altimeter or blind encoder.

  • Seite 36: Technical Data

    Bedienung/Operation BXP6403-X-(XX) Technical data Supply voltage 10.0 V to 33.0 V DC Typical consumption 50 mode S replies/sec. + Squitter: 0.37 A at 14 V (illumination off) 0.22 A at 28 V (illumination off) 0.40 A at 14 V (illumination max.) 0.25 A at 28 V (illumination max.) in standby mode: 0.22 A at 14 V (illumination off)
  • Seite 37 Bedienung/Operation BXP6403-X-(XX) Transmit frequency 1090 MHz ± 1 MHz ≥ 125 W (+ 21 dBW) at antenna end Transmit power (class 1) terminal and ≥ 250 W at unit output ≥ 70 W (+ 18.5 dBW) at antenna end Transmit power (class 2) terminal and ≥...

  • Seite 38: Repair Instructions

    Bedienung/Operation BXP6403-X-(XX) Repair instructions If an equipment fails, the unit may be send to a Becker Dealer or the Becker customer service together with a description of the fault. The completed fault description shortens the repair times and hence lowers the resultant costs.
  • Seite 39 Bedienung/Operation BXP6403-X-(XX) Fehlerbeschreibung Gerätetyp: ………………………………………… Seriennummer: …………………… Lfz-Typ: ……………………………………………………………………………………… Kurze Beschreibung des Fehlers: ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………….……………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………. Tritt der Fehler nur zeitweise auf, so bitten wir um folgende Angaben: Der Fehler erscheint erst nach einer Betriebszeit von ..Minuten. Der Fehler tritt nur bei bestimmten Umweltbedingungen auf: bei Kälte bei Wärme...
  • Seite 40 Bedienung/Operation BXP6403-X-(XX) Fault description Unit type: …………………………………………… Serial number: …………………… Aircraft type: ………………………………………………………………………………… Brief description of the fault: ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………….……………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………. Should the fault only occur sporadically, please answer the following questions: The fault occurs after ..minutes of operation. The fault occurs under the following environmental conditions: low temperature high temperature...
