- Seite 1 MS513/MX514/MW516 Digitaler Projektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Betrieb in Höhenlagen......43 Ton anpassen........... 43 Sicherheitshinweise ..... 3 Verwendung von Lernvorlage....44 Einleitung ....... 7 Menüanzeige des Projektors personalisieren ........45 Projektormerkmale ........7 Sparmodus für die Lampe festlegen ... 45 Lieferumfang..........8 Projektor ausschalten ......46 Außenansicht des Projektors ....9 Menübedienung ........ -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise Lesen Sie vor Inbetriebnahme des Öffnen Sie immer die Blende des... - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Stellen Sie dieses Gerät nicht auf Betriebs extrem heiß. Lassen Sie für einen instabilen Wagen, Ständer einen Lampenwechsel zunächst den oder Tisch. Das Gerät könnte Projektor ca. 45 Minuten lang herunterfallen und schwer abkühlen, bevor Sie den beschädigt werden.
- Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die folgenden Standorten auf: Belüftungsöffnungen. - Orte mit unzureichender Belüftung oder - Stellen Sie den Projektor nicht auf eine beengtem Platz. Der Abstand zur Wand Decke, auf Betten oder auf eine andere muss mindestens 50 cm betragen, und weiche Oberfläche.
- Seite 6 Fehlfunktionen des Projektors führen. Ist der Projektor nass geworden, ziehen Sie seinen Stecker von der Steckdose ab und wenden Sie sich telefonisch an BenQ, um den Projektor instandsetzen zu lassen. Stellen Sie sich nicht auf den Projektor und stellen Sie auch keine Gegenstände auf ihn ab.
-
Seite 7: Einleitung

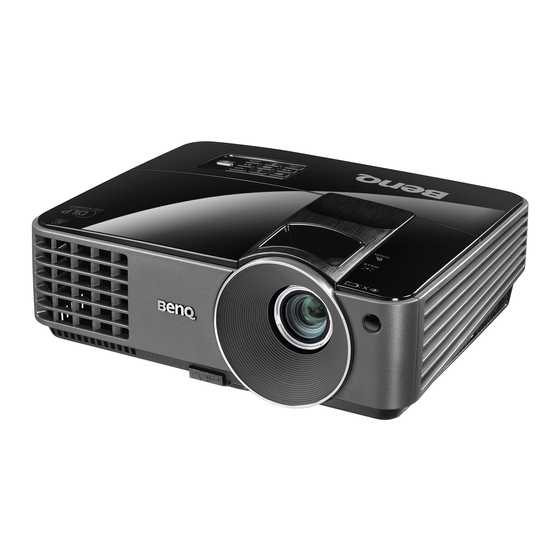

Einleitung Projektormerkmale Die Projektormodelle MS513, MX514, MW516 zeichnen sich durch hohe Projektionsleistung, Energieeinsparung und ein benutzerfreundliches Design aus, wodurch sie Benutzern hohe Zuverlässigkeit, Umweltfreundlichkeit und Bedienkomfort bieten. • Öko-Abschaltung - Dank der Philips ImageCare®-Technologie sparen Sie mit der Öko- Abschaltfunktion bis zu 70% an Lampenenergie bei gleichzeitiger Ausblendung Ihres Bildes. -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Produktkarton vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an die entsprechende Verkaufsstelle. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. *Die Garantiekarte ist nur in bestimmten Regionen beigefügt. -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor" auf Seite 10 für Einzelheiten.) Lampenabdeckung Zoomring Fokusring Lüftungsöffnung (Auslass für heiße Luft) Infrarot-Remotesensor, vorne Projektionsobjektiv Schnellverriegelungstaste USB-Eingang HDMI-Eingang S-Video-Eingang RGB- (PC)/Component- Videosignaleingang (YPbPr/ YCbCr) RS-232-Steueranschluss Audioeingang Rück-/Unterseite Öffnung für Kensington-Schloss (Diebstahlschutz) Netzleitungsanschluss Videoeingang RGB-Signalausgang... - Seite 10 Bedienelemente und Funktionen Projektor Lautstärke-/Richtungstasten ( Links, Rechts) Stellt die Lautstärke ein. Im OSD-Menü werden die Tasten 7 und 9 als Richtungstasten eingesetzt, mit denen Sie die gewünschte Menüelemente auswählen und Einstellungen vornehmen können. Siehe "Menüs verwenden" auf Seite 29 für Einzelheiten.
-
Seite 11: Deckenmontage Des Projektors
Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor kann im selben Fachgeschäft erworben werden, in dem Sie Ihren BenQ-Projektor gekauft haben. BenQ empfiehlt, dass Sie außerdem ein separates Sicherheitskabel kaufen, das mit dem Kensington- Schloss kompatibel ist, und dieses ordnungsgemäß in der Öffnung für das Kensington- Schloss am Projektor und an der Grundplatte der Deckenmontagehalterung befestigen. -
Seite 12: Fernbedienung
Fernbedienung Eco Blank Drücken Sie die Taste Eco Blank (Ökö- Aus), um das Bild eine bestimmte Zeit lang auszuschalten, wobei bis zu 70% Lampenergie gespart wird. Drücken Sie erneut diese Taste, um das Bild wiederherzustellen. Siehe "Bild ausblenden" auf Seite 42 für Einzelheiten. - Seite 13 Source Capture Zeigt die Auswahlleiste für die Quelle Zeichnet das aktuell angezeigte Bild als an. Siehe "Eingangssignal wechseln" auf MyScreen auf. Siehe "Ihren eigenen Seite 33 für Einzelheiten. Begrüßungsbildschirm erstellen" auf Seite Volume +/- für Einzelheiten. Test Stellt die Lautstärke ein. Siehe "Ton anpassen"...
-
Seite 14: Batterie Der Fernbedienung Wechseln
Batterie der Fernbedienung wechseln Um das Batteriefach zu öffnen, drehen Sie die Fernbedienung um, so dass Sie seine Rückseite sehen, drücken Sie auf die Stelle mit Fingergriff auf dem Deckel und schieben Sie ihn in Pfeilrichtung, wie abgebildet ist. Der Deckel wird herausgeschoben. -
Seite 15: Projektor Aufstellen
Bei dieser Standortwahl wird der Projektor mit der Oberseite von der Decke nach unten hängend vor der Projektionsfläche befestigt. Verwenden Sie zur Befestigung des Projektors an der Decke den BenQ-Deckenmontagesatz von Ihrem Händler. Stellen Sie Decke vorne im Menü EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben. -
Seite 16: Bevorzugte Bildgröße Für Die Projektion Einstellen
Bildes und die Maße des vertikalen Versatzes berücksichtigen, die sich proportional zum Projektionsabstand verhalten. Damit Sie den idealen Standort für Ihren Projektor besser bestimmen können, hat BenQ eine Tabelle mit unterschiedlichen Projektionsflächen ausgearbeitet. Es müssen zwei Maße berücksichtigt werden: Der senkrechte, horizontale Abstand von der Mitte der Projektionsfläche (Projektionsabstand) und die Höhe des vertikalen Versatzes des... -
Seite 17: Standortbestimmung Des Projektors Bei Einer Vorgegebenen Projektionsfläche
"Vertikaler Versatz (mm)". Dies bestimmt die endgültige Position der Projektionsfläche in Beziehung zur Horizontalebene des Projektors. Wenn Sie z. B. den MX514/MS513 verwenden und der gemessene Projektionsabstand 5 m (5000 mm) beträgt, liegt der passendste Wert in der Spalte "Mittelwert"... -
Seite 18: Projektionsmaße
Aufgrund von Unterschieden bei optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, Projektionsgröße und -abstand vor der permanenten Montage mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften dieses Projektors zu berücksichtigen. -
Seite 19: Verbindungen
Verbindungen Für den Anschluss einer Signalquelle an den Projektor müssen Sie Folgendes tun: Schalten Sie vor dem Anschluss alle Geräte aus. Verwenden Sie die richtigen Signalkabel für die jeweilige Quelle. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. • Für die nachstehenden Anschlüsse sind einige Kabel eventuell nicht im Lieferumfang des Projektors enthalten (siehe "Lieferumfang"... -
Seite 20: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Der Projektor kann an IBM®-kompatible und Macintosh®-Computer angeschlossen werden. Für den Anschluss an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. -
Seite 21: Geräte Mit Videoquelle Anschließen
Geräte mit Videoquelle anschließen Für den Anschluss des Projektors an ein Gerät mit Videoquelle wird nur eine der obigen Anschlussmethoden benötigt, wobei jede davon jedoch eine jeweils anders geartete Videoqualität bietet. Meistens hängt die von Ihnen gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und am Gerät mit Videoquelle ab, wie nachstehend beschrieben ist: Anschluss-name... -
Seite 22: An Ein Gerät Mit Hdmi-Quelle Anschließen
An ein Gerät mit HDMI-Quelle anschließen Der Projektor ist mit einem HDMI-Eingang ausgestattet, an den Sie ein Gerät mit HDMI- Quelle wie DVD-Player, DTV-Empfänger oder ein Anzeigegerät anschließen können. HDMI (High-Definition Multimedia Interface) unterstützt eine unkomprimierte Videodatenübertragung zwischen kompatiblen Geräten wie DTV-Empfängern, DVD- Playern und Anzeigegeräten über eine einzige Kabelverbindung. -
Seite 23: Gerät Mit Component-Videoquelle Anschließen
Gerät mit Component-Videoquelle anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ungenutzte Component- Videoausgänge zur Verfügung stehen: • Falls ja, können Sie mit diesem Ablauf fortfahren. • Andernfalls müssen Sie neu überdenken, welche Methode für den Anschluss an das Gerät in Frage kommt. -
Seite 24: Gerät Mit S-Video-/Composite-Quelle Anschließen
Gerät mit S-Video-/Composite-Quelle anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ein ungenutzter S-Video-/ Composite-Videoausgang zur Verfügung steht: • Sind beide Anschlüsse vorhanden, nehmen Sie bitte den S-Videoausgang für die Verbindung, da der S-Videoanschluss eine bessere Bildqualität als der Videoanschluss liefert. -
Seite 25: Bedienung
Bedienung Projektor einschalten Verbinden Sie den Projektor über die Netzleitung mit einer Steckdose. Schalten Sie die Steckdose ein (sofern ein Schalter vorhanden ist). Vergewissern Sie sich, dass die POWER-Lichtanzeige am Projektor nach seiner Versorgung mit Strom orange leuchtet. • Bitte verwenden Sie nur Originalzubehör (z. B. Netzleitung) für das Gerät, damit es nicht zu Gefährdungen wie Stromschlag oder Brand kommt. -
Seite 26: Projiziertes Bild Einstellen
Projiziertes Bild einstellen Projektionswinkel einstellen Der Projektor besitzt 1 schnell entriegelnden Einstellfuß und 1 hinteren Einstellfuß. Mit diesen Füßen kann die Bildhöhe und der Projektionswinkel verändert werden. Projektion anpassen: Drücken Sie die Schnellfreigabetaste und heben Sie das Vorderteil des Projektors hoch. -
Seite 27: Integriertes Testmuster Aktivieren
Integriertes Testmuster aktivieren Durch genauer Betrachtung des Inhalts vom Eingabesignal können Sie die Bildform und den Fokus einstellen, oder bedienen Sie manuell die im OSD integrierten Testmuster über das OSD oder die Fernbedienung, um Formveränderungen besser zu beobachten. Öffnen Sie das OSD-Menü und rufen Sie das Menü... -
Seite 28: Schrägposition Korrigieren
Schrägposition korrigieren Bei einer Schrägposition ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Projektionsfläche ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden Schritte manuell ausführen. -
Seite 29: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Markierung Status Untermenü Drücken Sie MENU/EXIT, um zur vorherigen Seite zurückzukehren oder um das Aktuelles Menü... -
Seite 30: Projektor Absichern
Projektor absichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls kaufen Sie ein Schloss, z. B. ein Kensington-Schloss, um den Projektor absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der Rückseite des Projektors. -
Seite 31: Wenn Sie Das Passwort Vergessen Haben
Projektionsfläche an. Notieren Sie diese Zahl und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 32: Passwort-Funktion Deaktivieren
Sie haben dem Projektor erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, beim nächsten Einschalten des Projektors das neue Kennwort einzugeben. Drücken Sie MENU/EXIT, um das OSD-Menü zu beenden. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, kehren Sie zum Menü EINSTELLUNGEN: Erweitert >... -
Seite 33: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann er nur jeweils ein Vollbild anzeigen. Beim Einschalten sucht der Projektor automatisch nach verfügbaren Signalen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gesetzt ist (dies ist die Standardeinstellung des Projektors), wenn der Projektor automatisch nach Signalen suchen soll. -
Seite 34: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Navigieren Sie mit Richtungspfeiltasten im Bild. • Fernbedienung verwenden Drücken Sie Digitaler Zoom +/-, um die Zoomleiste anzuzeigen. Drücken Sie Digitaler Zoom +, um die Mitte des Bildes zu vergrößern. -
Seite 35: Über Das Bildformat
Durch wiederholtes Drücken von Aspect wählen Sie ein zum Videosignal und zu Ihren Vorlieben passendes Bildformat. • OSD-Menü verwenden Drücken Sie erst MENU/EXIT und dann , bis das Menü DISPLAY hervorgehoben ist. Drücken Sie , um Bildformat hervorzuheben. Drücken Sie , um ein Bildformat auszuwählen, das dem Format des Videosignals und Ihren Anzeigebedürfnissen entspricht. -
Seite 36: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Bildmodi eingestellt, so dass Sie den Modus auswählen können, der für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeignetet ist. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte ausführen. -
Seite 37: Wandfarbe Verwenden
Die Bestätigungsmeldung Einstellung gespeichert wird angezeigt. Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, rufen Sie das Menü... -
Seite 38: Auswählen Von Farbtemperatur
Auswählen von Farbtemperatur Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden. Kühl: Lässt Bilder bläulich-weiß erscheinen. Normal: Behält das normale Weiß bei. Warm: Lässt Bilder rötlich-weiß erscheinen. *Über Farbtemperaturen: Der als „Weiß“ gewertete Farbton kann je nach Anwendungsfall unterschiedlich sein. Eine der gängigsten Methoden zur richtigen Darstellung der Farbe Weiß... -
Seite 39: Ihren Eigenen Begrüßungsbildschirm Erstellen
Drücken Sie MENU/EXIT, um das Menü zu beenden und die Einstellungen zu speichern. Ihren eigenen Begrüßungsbildschirm erstellen Zusätzlich zu den vorgegebenen Begrüßungsbildschirmen (BenQ-Logo, schwarzer oder blauer Bildschirm) können Sie auch einen eigenen Begrüßungsbildschirm erstellen; zum Beispiel auf der Grundlage eines Computerbildes oder einer Videoquelle. -
Seite 40: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Diese Funktion nutzen Sie mit den folgenden Schritten: Drücken Sie Timer Set up auf der Fernbedienung, oder rufen Sie das Menü EINSTELLUNGEN: Standard > Präsentations- Timer auf und drücken Sie MODE/ENTER, um die Seite Präsentations-Timer anzuzeigen. -
Seite 41: Seiten Mit Dem Projektor Umblättern
Um den Timer zu beenden, gehen Sie folgendermaßen vor. • Fernbedienung verwenden Drücken Sie Timer On und drücken Sie , um Auszu markieren, und drücken Sie MODE/ENTER. • OSD-Menü verwenden Rufen Sie das Menü EINSTELLUNGEN: Standard > Präsentations-Timer auf und markieren Sie Aus. -
Seite 42: Bild Ausblenden
Bild ausblenden Drücken Sie die Taste ECO BLANK am Projektor oder auf der Fernbedienung, um das Bild eine bestimmte Zeit lang auszuschalten, wobei bis zu 70% Lampenergie gespart wird. Das Bild erscheint wieder, sobald Sie eine beliebige Taste an der Fernbedienung oder am Projektor drücken. -
Seite 43: Betrieb In Höhenlagen
Betrieb in Höhenlagen Wir empfehlen den Höhenmodus, wenn Sie sich bei Temperaturen zwischen 5°C – 35°C in Höhen zwischen 1500 – 3000 m über dem Meeresspiegel aufhalten. Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Temperatur zwischen 0°C und 35°C liegt. -
Seite 44: Verwendung Von Lernvorlage
Verwendung von Lernvorlage Um Lehrern das Schreiben auf der Tafel zu erleichtern, können Sie die integrierte Vorlage über OSD oder mit der Fernbedienung aufrufen. Öffnen Sie das OSD-Menü und rufen Sie das Menü DISPLAY > Lernvorlage auf. Wählen Sie Schultafel/Weiß > Aus/Buchstaben/Notenlinien/Arbeitsmappe/Koordinaten. Die Lernvorlage werden angezeigt. -
Seite 45: Menüanzeige Des Projektors Personalisieren
Menüanzeige des Projektors personalisieren Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. • Menü-Anzeigezeit im Menü EINSTELLUNGEN: Erweitert > Menüeinstellungen stellt die Dauer ein, die das OSD nach dem letzten Tastendruck angezeigt wird. Es kann eine Dauer zwischen 5 und 30 Sekunden in Abständen von 5 Sekunden eingestellt werden. -
Seite 46: Projektor Ausschalten
Projektor ausschalten Drücken Sie POWER und es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut POWER. Die POWER- Lichtanzeige blinkt orange und die Projektionslampe schaltet sich aus, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen. -
Seite 47: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/ Wandfarbe Blau/Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe Digitaler Zoom Aus/Oben-Unten/Sequentielles DISPLAY Synchronisierung Einzelbild Synchronisierung Ein/Aus umkehren Aus/Buchstaben/Notenlinien/ Schultafel Arbeitsmappe/Koordinaten Lernvorlage Aus/Buchstaben/Notenlinien/ Weiß Arbeitsmappe/Koordinaten Dynamisch/Präsentation/sRGB/Kino/Benutzer 1/ Bildmodus Benutzer 2... -
Seite 48: Einstellungen
15 Min/20 Min/25 Min/30 Deaktiviert/5 Min/10 Min/ Öko-Ausschalttimer 15 Min/20 Min/25 Min/30 Betriebseinstellungen Deaktiviert/30 min/1 Std/2 Sleeptimer Std/3 Std/4 Std/8 Std/12 Std Schnellkühlung Ein/Aus Sofortiger Neustart Ein/Aus Bedientastenfeldsperre Ein/Aus Ja/Nein BenQ/Schwarz /Blau/ Hintergrundfarbe Violett BenQ/Schwarz /Blau/ Startbild MyScreen MyScreen Aufnehmen Ja/Nein Bedienung... - Seite 49 Höhenmodus Aus/Ein Ja/Nein Ton aus Aus/Ein Audioeinstellungen Lautstärke Ton Ein/Aus Aus/Ein Normal/Sparmodus/ Lampenmodus Smart-Ö Lampeneinstellungen Lampentimer Zurücksetzen/Abbrechen zurücks. Entsprechende Lampenstunden EINSTELL Passwort ändern UNGEN: Sicherheitseinstell. Einschaltsperre Sicherheitseinstellun Erweitert gen ändern Splash-Screen-Sperre 2400/4800/9600/14400/ Baudrate 19200/ 38400/57600/ 115200 Testmuster Ein/Aus Verd. Untert. aktiviert Aus/Ein Verd.
-
Seite 50: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs • Die in dieser Anleitung (insbesondere auf den Seiten 50 - 58) angegebenen Standardwerte dienen lediglich der Bezugnahme. Diese Werte können sich im Zuge der Produktverbesserung ändern. FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß... -
Seite 51: Synchronisierung
FUNKTION BESCHREIBUNG Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D-Bilder benötigen Sie eine 3D-Brille. • Bei PC-Eingangsignalen: Bei einer Vertikalfrequenz von 120 Hz werden mit 3D-Technologie aufgenommene Medien angezeigt, wenn die Einstellung Ein ausgewählt wird. -
Seite 52: Helligkeit
FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Bildmodus auswählen" auf Seite 36 für Einzelheiten. Zur Auswahl eines Bildmodus zur optimalen Bilddarstellung und zur Feinabstimmung des Bildes mit den Optionen unten auf derselben Seite. - Seite 53 FUNKTION BESCHREIBUNG Passt Weißspitzen an und behält dabei eine korrekte Farbwiedergabe bei. Siehe "Einstellung von Brilliant Color" auf Seite 37 für Einzelheiten. Brilliant Color Diese Funktion steht nur zur Verfügung, wenn Benutzer 1/2 ausgewählt ist. Siehe "Auswählen von Farbtemperatur" auf Seite 38 für Einzelheiten.
-
Seite 54: Präsentations-Timer
FUNKTION BESCHREIBUNG Dieser Timer hilft Ihnen, Ihren Vortrag innerhalb eines Präsentations- bestimmten Zeitraums zu beenden. Siehe "Präsentations-Timer Timer einstellen" auf Seite 40 für Einzelheiten. Legt die Sprache für die OSD-Menüs fest. Siehe "Menüs Sprache verwenden" auf Seite 29 für Einzelheiten. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektorposition Projektionsfläche mit einem oder mehreren Spiegeln montiert... - Seite 55 Ermöglicht die Auswahl einer Hintergrundfarbe, die angezeigt wird, wenn der Projektor kein Signal empfängt. Es Hintergrundfarbe stehen vier Optionen zur Auswahl: BenQ-Logo, Schwarz, Blau oder Purpur. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Projektors angezeigt wird. Es stehen drei...
-
Seite 56: Audioeinstellungen
FUNKTION BESCHREIBUNG Ein Modus für den Betrieb in Höhenlagen. Siehe "Betrieb in Höhenmodus Höhenlagen" auf Seite 43 für Einzelheiten. Ruft das Menü Audioeinstellungen auf. Ton aus Aktiviert die Stummschaltungsfunktion. Lautstärke Audioeinstellungen Reguliert die Lautstärke. Ton Ein/Aus Zum Festlegen des Ein/Aus-Tons. Lampenmodus Siehe "Öko-Funktion von Lampenmodus auf Sparmodus oder... - Seite 57 FUNKTION BESCHREIBUNG Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Die Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind Verd. Untertitel (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind).
- Seite 58 FUNKTION BESCHREIBUNG Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Aktueller Farbsystem Systemstatus Zeigt das Format des Eingangssystems an: NTSC, PAL, SECAM oder RGB. Entsprechende Lampenstunden Zeigt die Anzahl der genutzten Betriebsstunden der Lampe an.
-
Seite 59: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Lediglich das Objektiv und das Gehäuse sollten Sie in regelmäßigen Abständen reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler, wenn andere Teile ersetzt werden müssen. Objektiv reinigen Reinigen Sie das Objektiv, wenn sie Schmutz oder Staub auf seiner Oberfläche bemerken. -
Seite 60: Informationen Über Die Lampe
Informationen über die Lampe Lampenstunden erkunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe vom integrierten Timer automatisch (in Stunden) berechnet. Die entsprechenden Lampenstunden werden anhand folgender Formel berechnet: Gesamte (entsprechende) Lampenstunden = 1 (Stunden im Sparmodus) + 4/3 (Stunden im normalen Modus) Siehe "Öko-Funktion von Lampenmodus auf Sparmodus oder Smart-Öko einstellen"... - Seite 61 Um Autom. Abschaltung einzustellen, rufen Sie das Menü EINSTELLUNGEN: Standard > Autom. Abschaltung auf und drücken Sie . Es kann ein Zeitwert von 5 bis 30 Minuten in Schritten von 5 Minuten eingestellt werden. Wenn die voreingestellten Zeitspannen für Ihre Präsentation nicht geeignet sind, wählen Sie Deaktiviert. Der Projektor schaltet sich dann nicht automatisch nach einer bestimmten Zeit aus.
-
Seite 62: Lampe Ersetzen
Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Sondermüll. • Um eine optimale Leistung des Projektors zu gewährleisten, wird empfohlen, dass Sie eine BenQ- Projektorlampe für den Lampenersatz erwerben. Schalten Sie das Gerät aus und ziehen Sie den Stecker der Netzleitung von der Steckdose ab. - Seite 63 Nehmen Sie die Lampe heraus, indem Sie (a) die Abdeckung zur Seite des Projektors schieben und (b) die Abdeckung abheben. • Schalten Sie das Gerät nicht ein, wenn die Lampenabdeckung abgenommen ist. • Stecken Sie Ihre Finger nicht zwischen Lampe und Projektor hinein.
- Seite 64 Ziehen Sie die Schrauben fest an, mit denen die Lampe befestigt wird. • Eine lose Schraube kann zu einer schlechten Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schrauben nicht zu fest an. Achten Sie darauf, dass der Griff absolut flach liegt und eingerastet ist.
- Seite 65 Anzeigen Licht Status & Beschreibung POWER TEMP LAMP Betriebsvorgänge Bereitschaftsmodus Orange Einschalten Blinkt grün Normaler Betrieb Grün Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase abrupt ausgeschaltet wurde. Oder Der Projektor benötigt nach dem Abschalten 90 Blinkt Sekunden zur Abkühlung.
-
Seite 66: Fehlerbehebung
Fehlerbehebung Der Projektor schaltet sich nicht ein Ursache Korrekturmaßnahme Stecken Sie den Stecker der Netzleitung in den Netzanschluss am Projektor und dann in eine Die Netzleitung liefert keinen Strom. Steckdose. Ist die Steckdose mit einem Schalter versehen, achten Sie darauf, dass er eingeschaltet ist. -
Seite 67: Technische Daten
F = 2,55 S-VIDEO f = 2,55 bis 3,06 mm Mini-DIN, 4-polig x 1 Versatz: 130+-5% VIDEO Zoomverhältnis: Manueller Zoom, Cinchanschluss x 1 1,1X(MX514/MS513) 1,2X(MW516) SD/HDTV-Signaleingang Projektionsverhältnis: Analog - Component-Cinchanschluss 1,97-2,17(60 Zoll@2,4 m)(MX514/ x 3 (über RGB-Eingang) MS513) Digital-HDMI x 1... -
Seite 68: Abmessungen
Abmessungen 301,7 mm (B) x 123,4 mm (H) x 232,5 mm (T) 301,7 232,5 123,4 71,2 68,3 Deckenmontage Deckenmontageschraub 228,0 M4 x 8 (Max. Länge = 8 Einheit: mm 242,1 82,4 115,8 117,0 301,7 Technische Daten... -
Seite 69: Timingtabelle
Timingtabelle Unterstütztes Timing bei PC-Eingang Auflösung Horizontalfrequenz Vertikalfrequenz Pixelfrequenz Modus (kHz) (Hz) (MHz) 720 x 400 31,469 70,087 28,322 720 x 400_70 640 x 480 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 800 x 600 37,879... -
Seite 70: Unterstütztes Timing Bei Hdmi-Eingang
Unterstütztes Timing bei HDMI-Eingang Auflösung Horizontalfrequenz Vertikalfrequenz Pixelfrequenz Modus (kHz) (Hz) (MHz) 720 x 400 31,469 70,087 28,322 720 x 400_70 640 x 480 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 800 x 600 37,879 60,317... -
Seite 71: Unterstütztes Timing Für Component-Yp B P R -Eingang
Unterstütztes Timing für Component-YP -Eingang Signalformat Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) 480i(525i) bei 60 Hz 15,73 59,94 480p(525p) bei 60 Hz 31,47 59,94 576i(625i) bei 50 Hz 15,63 50,00 576p(625p) bei 50 Hz 31,25 50,00 720p(750p) bei 60 Hz 45,00 60,00 720p(750p) bei 50Hz 37,50 50,00... -
Seite 72: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
