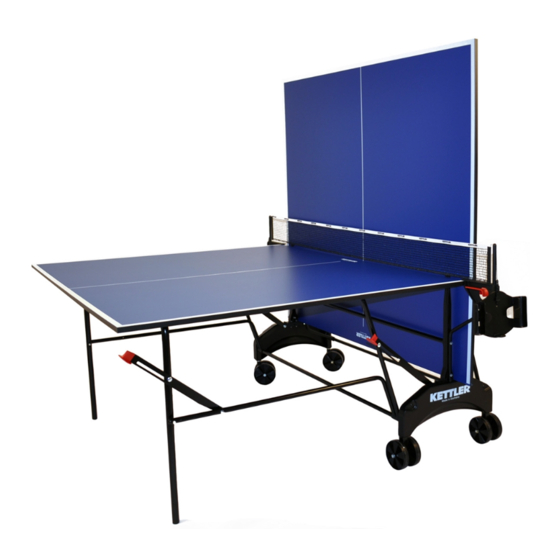

- Seite 1 Montageanleitung Tischtennistische „RIGA“ und „RIGA PRO“ Art.-Nr. 07042-700, 07043-700, 07042-900, 07043-900...
- Seite 2 All KETTLER products are designed in accordance with the latest safety regulations and undergo a constant process of quality control during manufacturing. The knowledge gained in this process is used to constantly improve and develop our products. In order to offer our customers the very best in product quality, we reserve the right to make technical changes at any time.
-
Seite 3: Instructions For Assembly
S/N of the pro- fastening material“. duct (see spare parts drawing). KETTLER GB Ltd. · KETTLER House, Merse Road · North Moons Moat · Redditch, Worcestershire B98 9HL Example order: item no. 07042-700 / spare-part no. 10100016 / 2 pieces / S/N.. - Seite 4 Checkliste (Packungsinhalt) Checklist (contents of packaging) Lista de control (contenido del paquete) Liste de vérification (contenu de l’emballage) Lista di controllo (contenuto del pacco) Checklijst (verpakkingsinhoud) Lista kontrolna (zawartość opakowania) (7043) (7042) 4x M8x110 4x M6x60 2x M8 4x ø26 4x M6x55 8x M6 22x ø12...
- Seite 5 Actuel size of hardware M8x120 M8x110 M8x45 M6x60 M6x55 M6x35 M6x37 ø16x6 ø12x6 ø12x6 ø20x6 ø25x8 6x9.5 ø26x19...
-
Seite 6: Messhilfe Für Verschraubungsmaterial
Messhilfe für Verschraubungsmaterial Measuring help for screw connections Ayuda para la medición del material de atornilladura Gabarit pour système de serrage Misura per materiale di avvitamento Meethulp voor schroefmateriaal Wzornik do połączeń śrubowych Beispiele Examples Examples Bij voorbild Ejemplos ˘22 M5x40 M5x40 ˘16... - Seite 7 18,6cm ø25 M8x120 M8x110 ø16 ø16 ø25 M8x110 ø16...
- Seite 8 M6x55 ø16 M6x55 ø16...
- Seite 9 M8x45 ø25 ø26 B: Die Streben des Tragrahmens müssen hierbei ein wenig draagframe over de laatste verbindinggsbuis schuiven. zur Seite gebogen werden; gehen Sie hierbei vorsichtig vor! D: De verbindingsbuis moet nu aan de zijdelen worden vast- C: Setzen Sie nun eine Plattenhälfte auf. Sichern Sie die Plat- geschroefd.
- Seite 10 M6x60 M6x36 M6x36 ø20 ø12 ø12...
- Seite 11 Führen Sie die Schritte 5 bis 8 für die zweite Plattenhälfte durch. Denken Sie auch hier wieder an die Sicherung der Platte! Carry out steps 5–8 for the second half of the table. Again, ensure that the table cannot slip or tilt over! Effectuer les opérations 5 à...
-
Seite 12: Herunterklappen Der Plattenhälften
Herunterklappen der Plattenhälften Lowering the table halve Despliegue de los dos segmentos de la placa Rabattre les moitiés de la table Ribaltare le metà del tavolo Neerslaan van de plaathelften Opuszczanie płyt stołu Drücken Sie die rechte Kippsicherung. Anschließend die Plat- Presione el seguro derecho. -
Seite 13: Zusammenklappen Der Plattenhälften
Zusammenklappen der Plattenhälften Collapsing the table halves Plegar los segmentos de las placas Replier les moitiés de la table Chiudere le metà del tavolo Tesamenslaan van de plaathelften Składanie płyt stołu Drücken Sie den Hebel der Standsicherung nach oben und Presione la palanca de seguro de la estabilidad hacia arriba heben Sie die Plattenhälfte an. -
Seite 14: Montage Des Netzhalters
Montage des Netzhalters Instructions for Assembling the net set Montaje del portared Instructions de montage pour l’ensemble poteaux-filet Montaggio dell’attacco della rete Montage van de netpost Montaż uchwytu siatki M5x32 15 cm... -
Seite 15: Ersatzteilzeichnung
Typeplaatje – Seriennummer Placa identificativa – Número de serie Targhetta tecnica – Numero di serie Tabliczka identyfikacyjna – Numer serii HEINZ KETTLER GmbH & Co. KG D-59469 Ense-Parsit Art.-Nr. 07044-000 1-334 O - 1801 00001 geprüft nach prEN 14468-1, -2... - Seite 16 Ersatzteilliste Teil Bezeichnung Stück Ersatzteil-Nr. Ersatzteil-Nr. Ersatzteil-Nr. Ersatzteil-Nr. 07042-700 07042-900 07043-700 07043-900 blau/schwarz grün/schwarz blau/schwarz grün/schwarz nicht wetterfest nicht wetterfest wetterfest wetterfest TT-Platte 94130117 94130000 94130125 94130003 (BITTE UNBEDINGT ARTIKEL-NUMMER DES TT-TISCHES ANGEBEN!) Fussbügel/-gestell mit Bodenschonern 94111232 94111232 94111247 94111247...
