Mit Handschalter Auf/Ab Mit Display Und Memory - Palmberg Crew Bedienungsanleitung

BEDIENUNG
Einheit der Höhenanzeige ändern
(S 5-Menü)
Die Höhenanzeige des Handschalters kann
sowohl in Zentimetern, als auch in Zoll er-
folgen. Stellen Sie die Einheit mithilfe des
S5-Menüs um. Wenn die Anzeige auf
Zentimeter eingestellt war, wird nach der
Menüwahl die Höhe in Zoll angezeigt bzw.
wenn zuvor Zoll angezeigt wurde, kann
wiederum auf Zentimeteranzeige umgestellt
werden.
Ändern Sie die Einheit folgendermaßen:
1. Drücken Sie die Menütaste (ca. 3-5 Sek.)
bis die Anzeige „S x" anzeigt. (x steht für
eine Zahl, sofern schon „S 5 angezeigt wird,
fahren Sie mit Punkt 3 fort)
2. Betätigen Sie die AUF- oder AB-Taste bis
das Display „S 5" anzeigt.
3. Bestätigen Sie mit der S-Taste. Nun ist die
Anzeige je nach vorheriger Einstellung
von Zentimeter auf Zoll bzw. von Zoll auf
Zentimeter umgestellt.
10 |
Um das Menü ohne Auswahl verlassen zu
können, warten Sie ca. 10 Sek. bis die Höhen-
anzeige wieder erscheint.
Höhenanzeige abgleichen
Falls die angezeigte Höhe nicht mit der
tatsächlichen Höhe der Tischplatte überein-
stimmt, korrigieren Sie die Anzeige wie folgt:
1. Drücken Sie die S-Taste und lassen Sie die
Taste wieder los.
2. Drücken Sie die AB-Taste bis die Höhen-
anzeige zu blinken beginnt. (ca. 5 Sek..)
3. Vermessen Sie die Tischhöhe und geben
Sie den gemessenen Wert (je nach Einstel-
lung in Zentimetern oder Zoll) mit der
AUF- oder AB-Taste ein. Bestätigen Sie
die Eingabe durch kurzes Drücken der
S-Taste.
Um das Menü ohne Auswahl verlassen zu
können, warten Sie ca. 10 Sek. bis die Höhen-
anzeige wieder erscheint.
BEDIENUNG

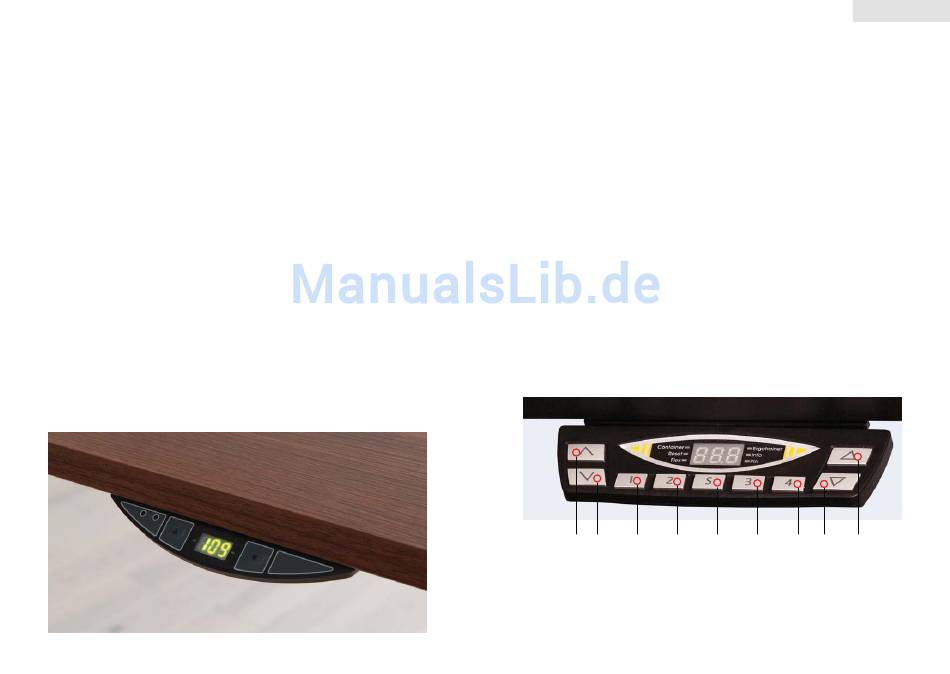

Betrieb mit Handschalter AUF/AB mit Display und Memory
Dieser Handschalter ist zusätzlich mit einem
Display zur Anzeige der aktuellen Tischhöhe
in Zentimeter oder Zoll und mit einer Memory-
Funktion (4 Positionen) ausgestattet.
Die Reset-LED zeigt an, dass eine Initialisie-
rung erforderlich ist (siehe Abschnitt „Initia-
lisierung"). Sie leuchtet bis die Initialisierung
abgeschlossen ist.
Die Info-LED zeigt an, dass die Steuerung
einen Fehler erkannt hat.
Gleichzeitig wird im Display anstatt der
aktuellen Tischhöhe ein Fehlercode „Exx"
angezeigt. Hinweise zur Behebung des
Fehlers fi nden Sie im Abschnitt „Störungs-
behebung".
1 2 3 4
1 AUF-Taste 6 gespeicherte Tischposition 3
2 AB-Taste 7 gespeicherte Tischposition 4
3 gespeicherte Tischposition 1 8 AB-Taste
4 gespeicherte Tischposition 2 9 AUF-Taste
5 speichern
Deutsch
– optional
Die LEDs „Container, Flex, Ergotrainer und
Pin" sind für optionale Funktionen reserviert
und werden bei Standard-Systemen nicht
verwendet. Die Tasten Ab (8) und AUF (9)
arbeiten bei der Standard-Ausführung wie die
Tasten AUF (1) und AB (2).
Eine Position speichern:
Fahren Sie den Tisch mit den Tasten AUF
oder AB in die gewünschte Höhe. Drücken
Sie dann die S-Taste (im Display wird „S –"
angezeigt) und danach eine der Positions-
tasten 1-4 (im Display steht z. B. „S 1"). Der
Speichervorgang wird von der Steuerung mit
einem Doppel-Klick-Ton bestätigt und nach
ca. 2 Sekunden wird im Display wieder die
aktuelle Tischhöhe angezeigt. Auf diese
Weise ist es möglich, max. vier verschiedene
Positionen zu speichern.
9
5 6 7 8
| 11
