Digital-einbau-thermometer

Werbung

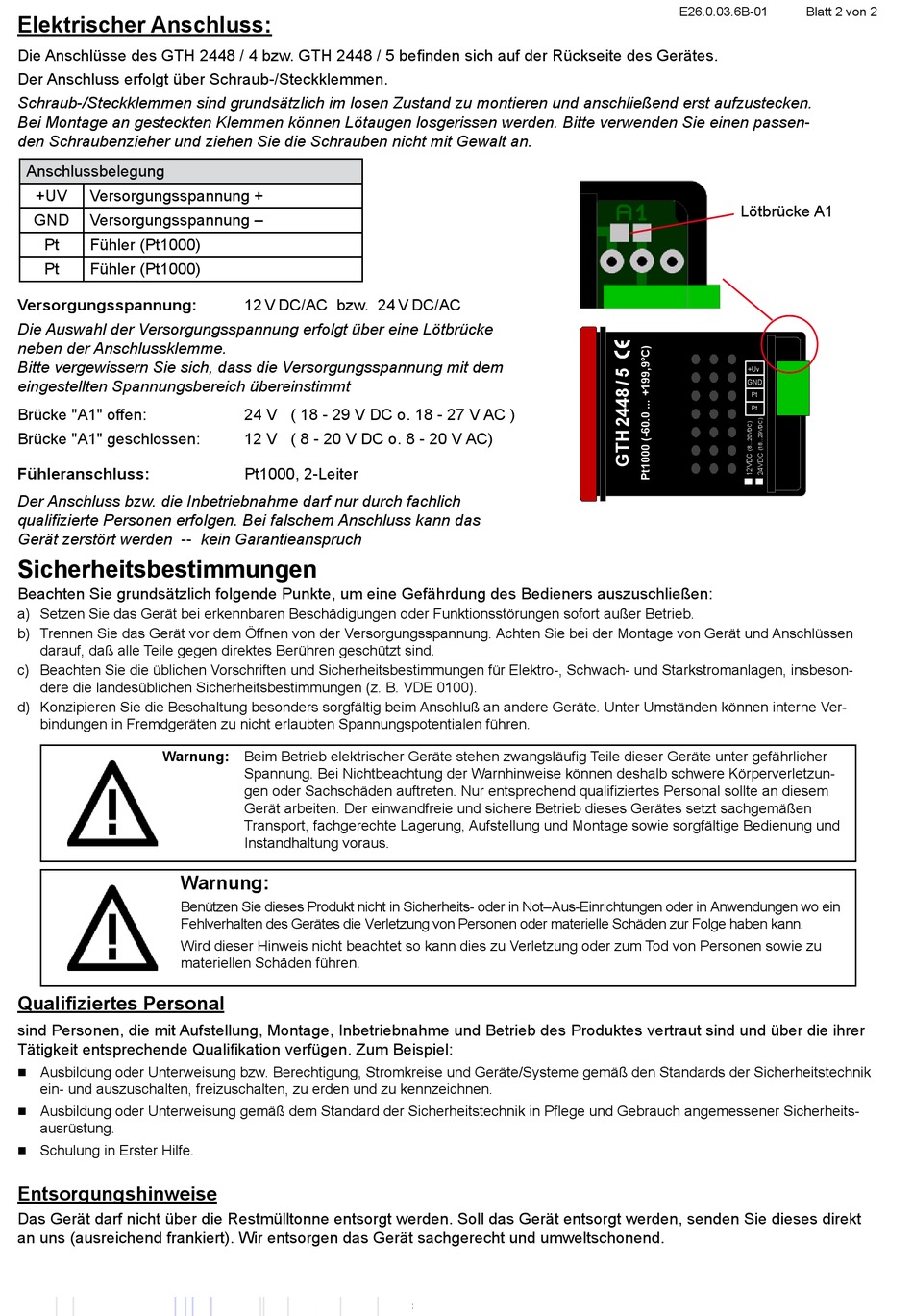

Elektrischer Anschluss:
Die Anschlüsse des GTH 2448 / 4 bzw. GTH 2448 / 5 befinden sich auf der Rückseite des Gerätes.
Der Anschluss erfolgt über Schraub-/Steckklemmen.
Schraub-/Steckklemmen sind grundsätzlich im losen Zustand zu montieren und anschließend erst aufzustecken.
Bei Montage an gesteckten Klemmen können Lötaugen losgerissen werden. Bitte verwenden Sie einen passen-
den Schraubenzieher und ziehen Sie die Schrauben nicht mit Gewalt an.
Anschlussbelegung
+UV
Versorgungsspannung +
GND
Versorgungsspannung –
Pt
Fühler (Pt1000)
Pt
Fühler (Pt1000)
Versorgungsspannung:
Die Auswahl der Versorgungsspannung erfolgt über eine Lötbrücke
neben der Anschlussklemme.
Bitte vergewissern Sie sich, dass die Versorgungsspannung mit dem
eingestellten Spannungsbereich übereinstimmt
Brücke "A1" offen:
Brücke "A1" geschlossen:
Fühleranschluss:
Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich
qualifizierte Personen erfolgen. Bei falschem Anschluss kann das
Gerät zerstört werden -- kein Garantieanspruch
Sicherheitsbestimmungen
Beachten Sie grundsätzlich folgende Punkte, um eine Gefährdung des Bedieners auszuschließen:
a) Setzen Sie das Gerät bei erkennbaren Beschädigungen oder Funktionsstörungen sofort außer Betrieb.
b) Trennen Sie das Gerät vor dem Öffnen von der Versorgungsspannung. Achten Sie bei der Montage von Gerät und Anschlüssen
darauf, daß alle Teile gegen direktes Berühren geschützt sind.
c) Beachten Sie die üblichen Vorschriften und Sicherheitsbestimmungen für Elektro-, Schwach- und Starkstromanlagen, insbeson-
dere die landesüblichen Sicherheitsbestimmungen (z. B. VDE 0100).
d) Konzipieren Sie die Beschaltung besonders sorgfältig beim Anschluß an andere Geräte. Unter Umständen können interne Ver-
bindungen in Fremdgeräten zu nicht erlaubten Spannungspotentialen führen.
Warnung: Beim Betrieb elektrischer Geräte stehen zwangsläufig Teile dieser Geräte unter gefährlicher
Warnung:
Benützen Sie dieses Produkt nicht in Sicherheits- oder in Not–Aus-Einrichtungen oder in Anwendungen wo ein
Fehlverhalten des Gerätes die Verletzung von Personen oder materielle Schäden zur Folge haben kann.
Wird dieser Hinweis nicht beachtet so kann dies zu Verletzung oder zum Tod von Personen sowie zu
materiellen Schäden führen.
Qualifiziertes Personal
sind Personen, die mit Aufstellung, Montage, Inbetriebnahme und Betrieb des Produktes vertraut sind und über die ihrer
Tätigkeit entsprechende Qualifikation verfügen. Zum Beispiel:
Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Geräte/Systeme gemäß den Standards der Sicherheitstechnik
ein- und auszuschalten, freizuschalten, zu erden und zu kennzeichnen.
Ausbildung oder Unterweisung gemäß dem Standard der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheits-
ausrüstung.
Schulung in Erster Hilfe.
Entsorgungshinweise
Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie dieses direkt
an uns (ausreichend frankiert). Wir entsorgen das Gerät sachgerecht und umweltschonend.
12
V
DC/AC bzw. 24
V
DC/AC
24 V ( 18 - 29 V DC o. 18 - 27 V AC )
12 V ( 8 - 20 V DC o. 8 - 20 V AC)
Pt1000, 2-Leiter
Spannung. Bei Nichtbeachtung der Warnhinweise können deshalb schwere Körperverletzun-
gen oder Sachschäden auftreten. Nur entsprechend qualifiziertes Personal sollte an diesem
Gerät arbeiten. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen
Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und
Instandhaltung voraus.
E26.0.03.6B-01
Blatt 2 von 2
Lötbrücke A1
+Uv
GND
Pt
Pt100
Pt
Pt100
