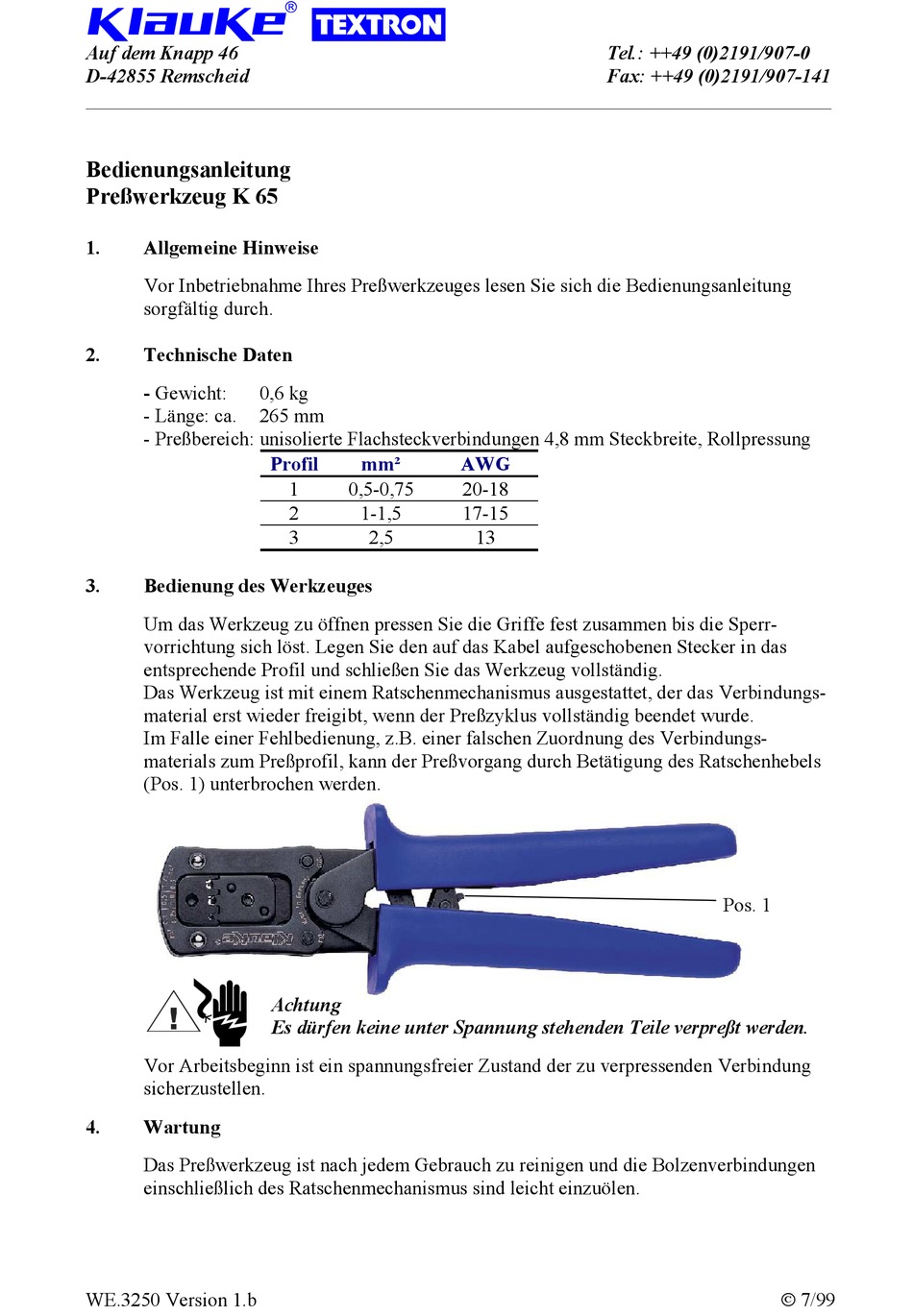

Bedienungsanleitung
Preßwerkzeug K 65
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht:
- Länge: ca.
- Preßbereich: unisolierte Flachsteckverbindungen 4,8 mm Steckbreite, Rollpressung
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie den auf das Kabel aufgeschobenen Stecker in das
entsprechende Profil und schließen Sie das Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das Verbindungs-
material erst wieder freigibt, wenn der Preßzyklus vollständig beendet wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungs-
materials zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels
(Pos. 1) unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.3250 Version 1.b
0,6 kg
265 mm
Profil mm²
1 0,5-0,75
2 1-1,5
3 2,5
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
