Wa s s e rn a c h s p e i s u n g ,
Te c h n i s c h e D a t e n
6. Wassernachspeisung
Mit dem Nachspeise-Set kann auch in
Trockenperioden die Versorgung der an
das Regenwassernetz angeschlossenen
Verbraucher aufrecht erhalten werden.
Das Nachspeise-Set besteht aus einem
Kleinschaltgerät, einem Schwimmer-
schalter, einem Magnetventil R
(stromlos geschlossen) und einem
Einlauftrichter. Schwimmerkabel wie
unter Bild 6 beschrieben montieren und
Kleinschaltgerät an Schwimmerkabel
anbringen. Der Schwimmerschalter
des Nachspeise-Sets sollte um
5 cm höher als der Trockenlauf-
schutz der Pumpe positioniert
werden. Magnetventil in Zulaufleitung
für Frischwassernachspeisung ein-
bauen, dabei Durchflussrichtung
beachten.
Der Frischwasserzulauf darf nicht
direkt in die variocistern-Behälter ein-
geleitet werden, sondern muss im
freien Auslauf mind. 2 cm oberhalb des
Einlauftrichters enden. Für die Ein-
leitung des Frischwassers wird das
noch freie Staurohr vom Grundspeicher
A verwendet. Dieses wird in den
Speicher eingeschraubt, in den die
Nachspeisung erfolgen soll. Auf das
Staurohr wird anschließend der
Trichter aufgesteckt, so werden
Einlaufgeräusche bei der Wasser-
nachspeisung vermieden.
blau
braun
schwarz
Schwimmerschalter
Bild 8: Verdrahtungsplan
Nachspeisung
Technische Daten
/
"
1
2

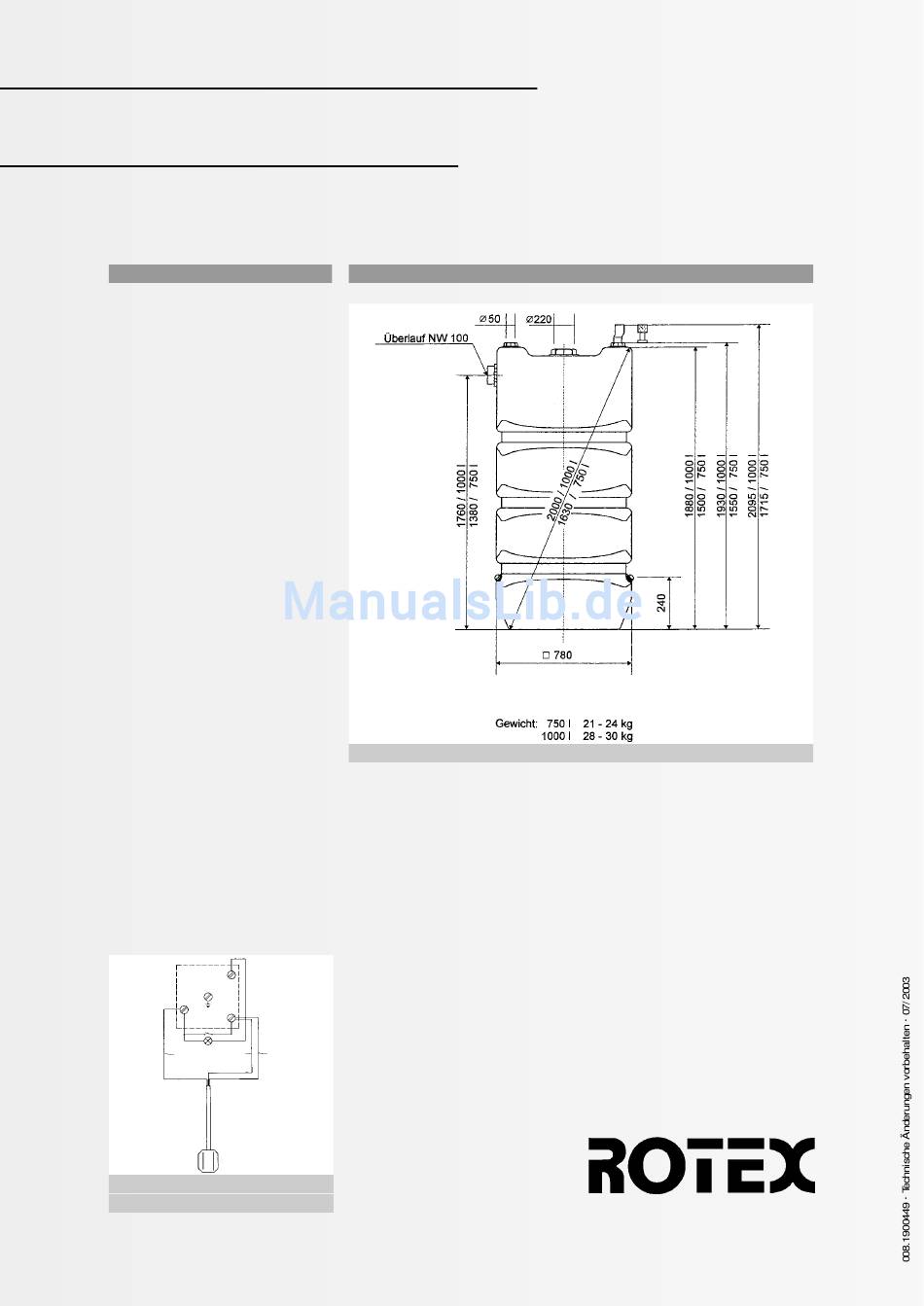

Bild 9: Behältermaße
Nachspeise-Set
1. Magnetventil R
1
/
schlossen mit Anschlusskabel (5 m).
2. Schwimmerschalter mit Anschluss-
kabel (PVC 5 m) Schaltleistung:
15 (8) A 250 V~
3. Kleinschaltgerät
4. Einlauftrichter (Ø 50 auf Ø 100)
5. Verschraubung Pg 11
Pumpenanschluss-Set
1. Schwimmerschalter mit Anschluss-
kabel (PVC 5 m) Schaltleistung:
15 (8) A 250 V~
2. Kleinschaltgerät
3. Anschluss-Schlauch 1 m lg mit
Anschluss-Stück R 1" und Überwurf-
mutter EK 60
4. Verschraubung Pg 11
Filtersammler
" stromlos ge-
Fallrohr Ø 100 mm
2
Maschenweite des Filters 170 µm
Anschluss Ø 50 mm
Inhaltsanzeiger
Anschlussgewinde R 1
Anzeige in cm
R O T E X H e a t i n g S y s t e m s G m b H
Langwiesenstraße 10 · D-74363 Güglingen
Fon +49 (71 35) 103-0 · Fax +49 (71 35) 103-200
e - m a i l i n f o @ r o t e x . d e · w w w. r o t e x . d e
