A n s c h l u s s d e r P u m p e
5. Anschluss der Pumpe
Das Pumpenanschluss-Set beinhaltet
eine Saugleitung 1,0 m, einen Absperr-
schieber, 1 Rückschlagventil 1" sowie
einen Schwimmerschalter als Trocken-
laufschutz für die Pumpe. Der Saug-
schlauch hat Anschlüsse für die vario-
cistern mit Überwurfmutter und ein
Anschluss-Stück mit R 1" Außen-
gewinde. Sollte die von Ihnen ausge-
wählte Pumpe saugseitig mit Innen-
gewinde versehen sein, ist zusätzlich
ein handelsüblicher Doppelnippel R 1"
erforderlich.
Der Schwimmerschalter wird im
mittleren Deckel des Behälters
montiert, an dem auch die Pumpe
angeschlossen werden soll.
Verschluss-Stopfen des zentralen
Deckels herausdrücken. Schwimmer-
kabel durch die anzubringende
Pg-Verschraubung bis zur richtigen
Eintauchtiefe durchführen und Kabel-
verschraubung festziehen. Die Ein-
tauchtiefe ist für zwei verschiedene
Behältergrößen (750/1000 l) auf Bild. 6
gekennzeichnet. Sie beträgt 1365 mm
beim 750 l und 1720 mm beim 1000 l
Behälter. Das beiliegende Klein-
schaltgerät wird an Schwimmerkabel
nach dem auf der Innenseite einge-
prägten Verdrahtungsschema ange-
schlossen, Bild. 7.
Anschluss Trockenlaufschutz

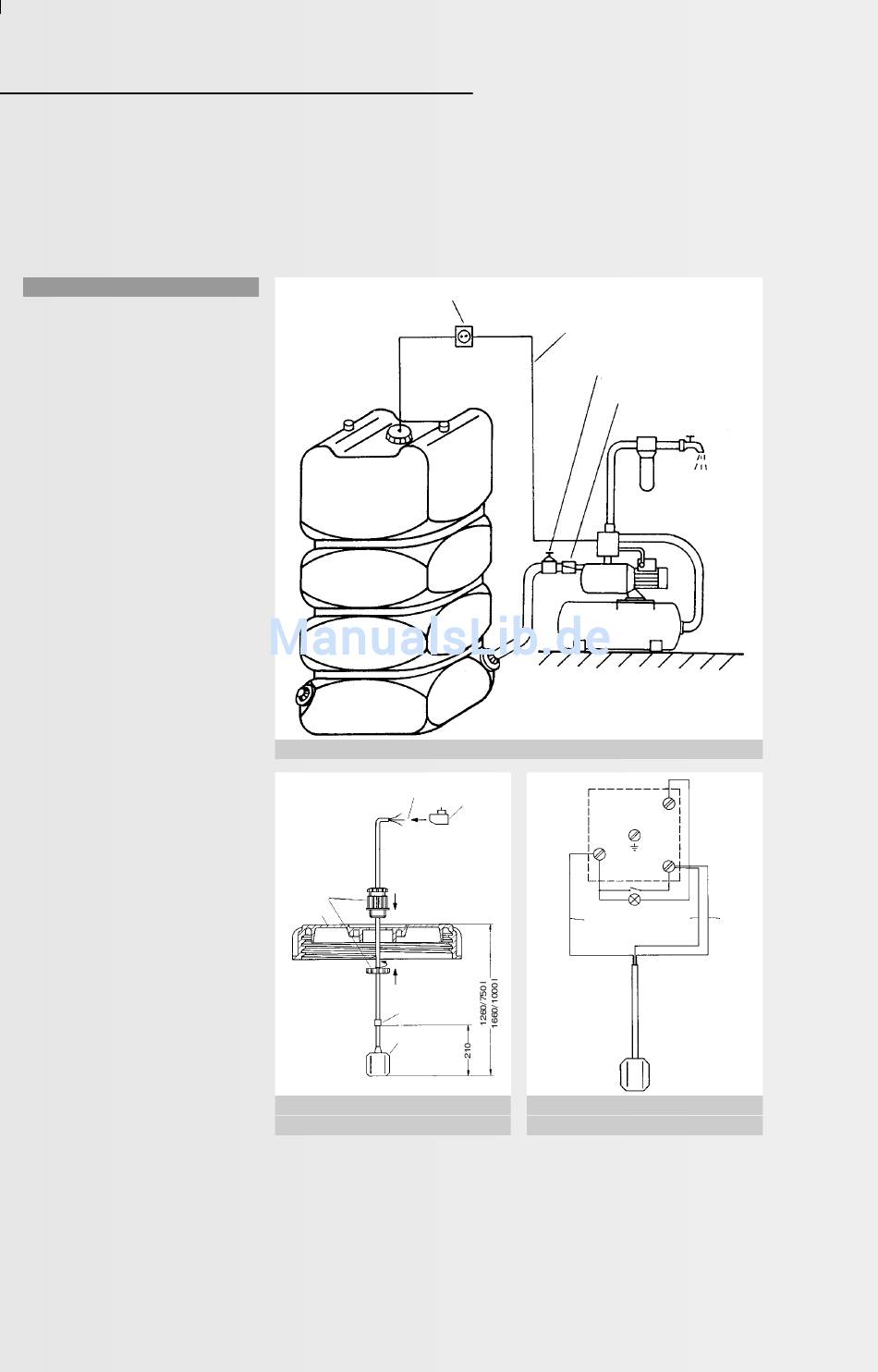

Bild. 5: Anschluss einer Druckerhöhungspumpe (Hauswasserwerk)
Anschluss nach Verdrahtungsplan
Pg-Verschraubung
Verschluss-
deckel
Gegengewicht
Schwimmer-
schalter
Bild 6: Montage der
Schwimmerschalter
assen Sie alle Elektroinstallations-
L
arbeiten zu Ihrer eigenen Sicher-
heit vom Fachmann durchführen.
Dabei sind die geltenden Sicher-
heitsvorschriften zu befolgen.
Beachten Sie bei der Aufstellung
der Pumpe deren Montage- und
Betriebsanleitung.
Anschlusskabel Hauswasserwerk
Absperrhahn
Klein-
schaltgerät
braun
Bild 7: Verdrahtungsplan
Trockenlaufschutz
Achtung!
Die Funktionssicherheit der Ein-
und Ausschaltpunkte der Schwim-
merschalter ist vor Inbetriebnahme
zu prüfen. Die Einstellmaße sind
gegebenenfalls zu korrigieren.
Rückschlagventil
blau
schwarz
Schwimmerschalter
[ 5 ]
