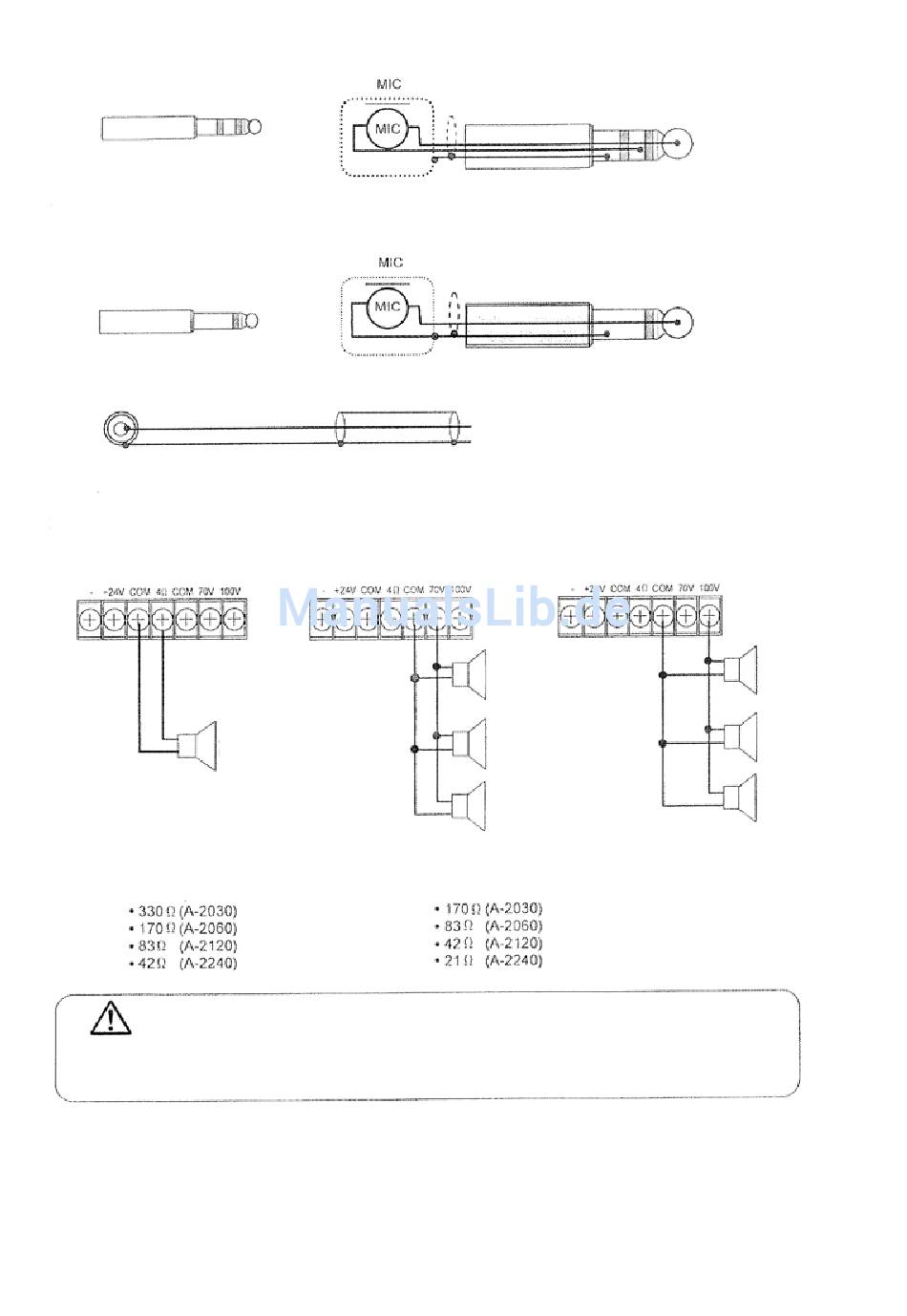

Mic & 3: Klinkenbuchse.
Elektronisch symmetrierter Eingang. Zum Anschluss wird ein Stereoklinkenstecker benötigt
Stereo
•
Bei einem Monoklinkenstecker können durch den unsymmetrierten Anschluss Störungen
einstreuen. In diesem Fall sollte die Kabellänge nicht über 10 m betragen.
Mono
• AUX Anschluss (Cinch)
5.2. Ausgänge
Niederohmiger
Lautsprecheranschluss
Achtung!
• Lautsprecher nur an eine Impedanz anschließen Der kombinierte Anschluss an 4Ω und 100 V ist nicht zulässig.
• Bei den angegebenen Impedanzen handelt es sich um die Gesamtimpedanz der Lautsprecher (Last)
Gesamtimpedanz 100 V Linie
ACHTUNG!
Die Schutzkappe über den Lautsprecheranschlüssen muss nach der Verdrahtung wieder angebracht
werden. An den Anschlüssen liegt Spannung an. Eine Berührung der offenen Anschlüsse kann zu
Verletzungen (elektrischer Schlag) führen.
8
1- adrig geschirmtes Kabel
Lautsprecheranschluss
70 V Linie
4 - 16 Ω
70 V Linie
Lautsprecher
Lautsprecher
- adrig geschirmtes Kabel
1- adrig geschirmtes Kabel
Tonquelle (CD, Tuner, o.ä.)
Lautsprecheranschluss
100 V Linie
100 V Linie
Lautsprecher
Gesamtimpedanz 70 V Linie
Mikrofon-
eingang
Mikrofon-
eingang
