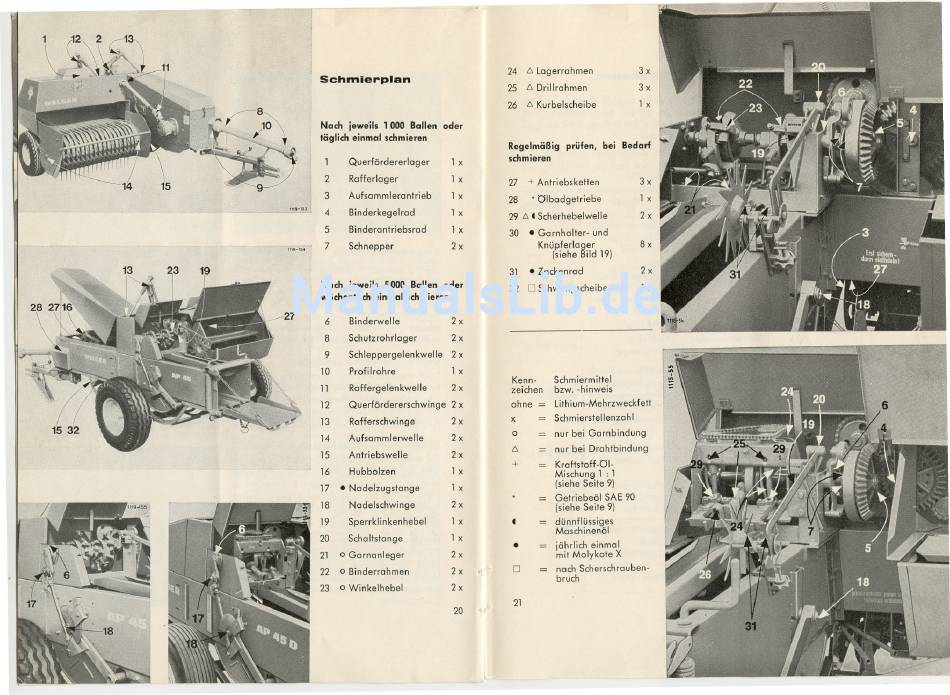

Schmierplan
Nach jeweils 1000 Ballen oder
täglich einmal schmieren
1
Querfördererlager
2
Rafferlager
3
Aufsammlerantrieb
I1
4
Binderkegelrad
5
Binderantriebsrad
7
Schnepper
=''=;;f.-154
'"
Nach jeweils 5000 Ballen oder
wöchentlich einlTlalschmieren
6
Binderwelle
8
Schutzrohrlager
9
Schleppergelenkwelle
10
Profilrohre
11
Raffergelenkwelle
12
Querfördererschwinge
13
Rafferschwinge
Aufsammlerwelle
14
15
Antriebswelle
Hubbolzen
16
17 . Nadelzugstange
18
Nadelschwinge
19
Sperrklinkenhebel
20
Schaltstange
21 0 Garnanleger
22 0 Binderrahmen
23
0 Winkel hebel
24
!:::. l agerrahmen
25
!:::. D rillrahmen
26
!:::. K urbelscheibe
Regelmäßig prüfen, bei Bedarf
schmieren
1 x
1 x
27 + Antriebsketten
1 x
28
Olbadgetriebe
*
1 x
29 !:::..Scherhebelwelle
1 x
30 . Garnhalter- und
2x
Knüpferlager
(siehe Bild 19)
. Zackenrad
31
32 0 Schwungscheibe
2x
2x
2x
1 x
Kenn-
Schmiermittel
2x
zeichen
bzw. -hinweis
=
ohne
lithium-Mehrzweckfett
2 x
=
x
Schmierstellenzahl
2x
=
nur bei Garnbindung
0
2x
!:::.
=
nur bei Drahtbindung
2x
+
=
Kraftstoff-Ol-
1 x
Mischung 1 : 1
(siehe Seite 9)
1 x
=
Getriebeöl SAE 90
2x
(siehe Seite 9)
=
1 x
dünnflüssiges
Maschinenöl
1 x
.
=
jährlich einmal
2x
mit Molykote X
=
0
j'
nach Scherschrauben-
2x
'
'1
bruch
2x
21
20
,
3x
3x
1 x
3x
1 x
2x
8x
2x
1 x
