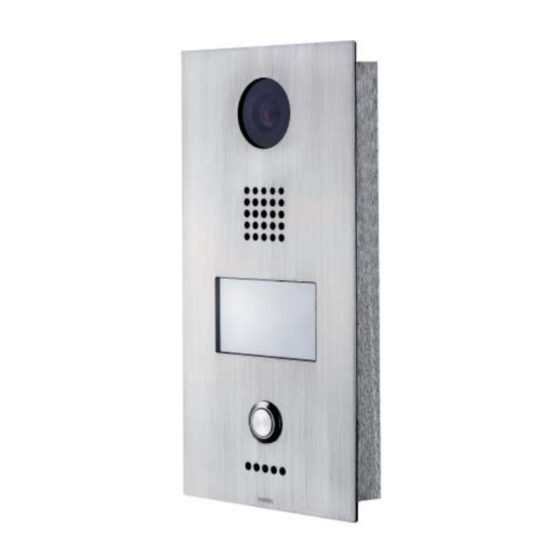

wantec MONOLITH C IP Betriebsanleitung

Ip tuersprechstelle
Vorschau ausblenden Andere Handbücher für MONOLITH C IP:
Inhaltsverzeichnis

Werbung

Quicklinks

1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wantec MONOLITH C IP

Inhaltszusammenfassung für wantec MONOLITH C IP

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Basisfunktionen 1. Terminologie 2. Features Montage und Installation 1. Innenleben 2. Anschlussmöglichkeiten 3. Anbringung i. Wandmontage ii. Öffnen und Schließen des Gehäuses iii. Austauschen der Namensschilder iv. SD- Kartennutzung III. Bedienung 1. Signalüberblick 2. Person an der Tür (außerhalb) 3.

  • Seite 3: Terminologie

    1. Terminologie  Code Lock: Funktion für die Relaisaktivierung und –verbindung durch eine Kombination von 1-4 Tasten (Unterscheidung in extern – außerhalb – und intern – innerhalb – des Gebäudes)  Ethernet: Technologie, um lokale Netzwerke (LAN) zu errichten  LAN: Local Area Network, Netzwerke für kleine Bereiche, z.B. Büro, Zuhause, etc.

  • Seite 4: Features

     COSW: Code Switch  fps: frames per second – Bilder pro Sekunde 2. Features  Adressbuch mit bis zu 999 Kontakten  Senden von Emails bei Nichterreichbarkeit  Nutzung von SNMP  WEB- Interface Management  Linux Betriebssystem  SIP Verbindung...

  • Seite 5: Montage Und Installation

    II. Montage und Installation 1. Innenleben  1.)Mikrofon  2.)MultiCON/Camera  3.)Lautsprecher  4.)Relais 1  5.)LED´s  6.) DIP Schalter  7.) Relais 2  8.)Stromversorgung 12V  9.)12 V Out max.300mA  10.)Sensor in  11.)Expansion Modul  12.)SD-Card Reader ...
  • Seite 6 Anschluß für Mikrofon (Polung beachten) MultiCON für Camera, Beleuchtung und Helligkeitssensor Lautsprecher Relais 1 NC/NO/COM max.1A/48V LED 1 green PoE ok / LED 2 yellow data transmission / LED 3 Netzwerkverbindung 100M LAN DIP Schalter 1 = immer on / 2 off = Betrieb on = Reset beim hochfahren auf 192.168.1.250 / Benutzername/Passwort: admin/1234 für Video: video/1234.

  • Seite 7: Anschlussmöglichkeiten

    2. Anschlussmöglichkeiten Im Folgenden finden Sie Beispielschaltungen für die Relais- und Kabelbelegung und -anschlüsse.
  • Seite 9 Relais verbinden wollen, so gehen sie bitte nach Schaltung 3a vor. Schaltung 4: Schaltung mit Sicherheitsübertragung. Die Sicherheitsübertragung erfolgt zwischen dem Gerät (Monolith C IP) und dem COSW Modul. Schaltung 5: Schaltung mit zwei Netzteilen. Schaltung 6: Beispielschaltung für die Benutzung anderer Geräte (hier: Türcontroller und Zusatzklingel).

  • Seite 10: Anbringung

    Netzteil verfügen, so benötigen Sie kein zusätzliches 12V Netzteil für die Monolith C IP. Achtung: Im Falle der PoE Stromversorgung dürfen beide Relais nicht gleichzeitig verwendet werden. 3. Anbringung i. Wandmontage Installationsort Optimales Ergebnis für Videoqualität zu erreichen, sollte das Gerät so...

  • Seite 11: Öffnen Und Schließen Des Gehäuses

    ii. Öffnen und Schließen des Gehäuses Zum Öffnen des Gehäuses befolgen Sie bitte diese Schritte:  Stecken Sie die 2 beigelegten Innensechskantschlüssel in de äusseren Löcher der unteren fünf  Drehen Sie die Schrauben gleichmäßig nach links  Nun können Sie die Sprechstelle unten herausziehen und dann nach unten entfernen iii.

  • Seite 12: Bedienung

    Ton Dateien für die Audioausgabe des Gerätes haben, die SD-Karte jedoch nicht im Gerät steckt, werden die Standard Ton Dateien benutzt. Bitte beachten Sie: Um Beschädigungen des Gerätes und/oder der SD- Karte zu vermeiden, entfernen Sie die SD-Karte nur, wenn das Gerät ausgeschaltet ist.

  • Seite 13: Person An Der Tür (Außerhalb)

    Ankommender Anruf Der Anruf wird von der Person im Gebäude gestartet und geht an die Monolith C IP, wodurch die Klingel läuten wird. Je nach eingestellter Klingeldauer wird der Anruf angenommen und man kann über die Monolith C IP sprechen. Für das Zeitlimit gilt dasselbe wie bei einem ausgehenden Anruf.
  • Seite 14  PC über einen WEB Browser, UDVguard oder mit Video Programmen wie z.B. dem VLC Player  Android Geräte über UDVguard (Google Play)  Apple Geräte über UDVguard (iTunes) Verfügbare Videoformate: JPG, MJPG Streaming über WEB Browser: Zugriff erhalten Sie auf den Stream über einen WEB Browser (Internet Explorer, Mozilla Firefox, Google Chrome, etc.) über folgendes http Kommando: „IP-Adresse/video.jpg“...

  • Seite 15: Einrichten Des Geräts Im Web Interface

    IV. Einrichten des Geräts im WEB Interface Sobald die Monolith C IP mit Ihrem Netzwerk verbunden ist, können Sie auf dessen WEB Interface zugreifen, indem Sie die IP-Adresse in die URL Leiste Ihres Browsers eingeben. In den Standardeinstellungen lautet diese: 192.168.1.250...

  • Seite 16: Aktueller Status (Current Status)

    1. Aktueller Status (Current Status)

  • Seite 17: Netzwerkeinstellungen (Network Settings)

    Der aktuelle Status zeigt Ihnen die wichtigsten Parameter auf einen Blick. 2. Netzwerkeinstellungen (Network settings) Network Zunächst können Sie zwischen einer fixen, immer gleichbleibenden oder einer dynamischen, stetig wechselnden (DHCP) IP-Adresse entscheiden. Des Weiteren können Sie folgende Parameter einstellen: Setup via DHCP Entscheidung zwischen fixer und dynamischer IP- Adresse IP address...
  • Seite 18 SIP parameters Die Monolith C IP arbeitet in zwei verschieden SIP Modi: SIP Server und Peer to Peer (P2P). Folgende Einstellungen sind möglich: Display name Name des Gerätes im Netzwerk SIP User Agent Typische Belegung ist „Gerätename + Version“ Account...
  • Seite 19 Auth. ID Name des Gerätes für die Registrierung im SIP Server Password Passwort für die Registrierung im SIP Server Send register Häkchen setzen, falls eine Registrierung durchgeführt wird Registration IP-Adresse des Registrierungsservers server Port SIP Port ist normalerweise 5060 oder 5061 Expiration [sec] Zeit, bis erneute Registrierungsanfrage geschickt wird...
  • Seite 20  IP-Adresse des Gerätes ist 192.168.1.250 und dessen Name ist 250  SIP Telefon 1: IP-Adresse ist 192.168.1.200 Bei der SIP Registrierung ist der Name gleich dem Passwort: 230  SIP Telefon 1: IP-Adresse ist 192.168.1.201 Bei der SIP Registrierung ist der Name gleich dem Passwort: 231 Web server WEB Interface TCP Hier kann der Standardport 80 geändert...

  • Seite 21: Systemeinstellungen (Basic Settings)

    3. Systemeinstellungen (Basic settings) Phonebook Das Telefonbuch bietet Platz für bis zu 999 Kontakten. Jede Position im Telefonbuch kann bis zu fünf Nummern beinhalten. Title Name des Inhabers Email Email des Inhaber Enabled Häkchen, falls das Telefonbuch aktiviert sein soll Call number Rufnummer Time table...
  • Seite 23 Calling – Erläuterung Eine Gruppe bedeutet, dass zwei oder mehr Nummern in derselben Gruppe gleichzeitig angerufen werden, wenn eine Nummer dieser Gruppe gewählt wurde. Individually Nummer kann nur einzeln gewählt werden und gehört keiner Gruppe an Group start Die erste Rufnummer gehört zur Gruppe In group with Rufnummer gehört zur Gruppe der vorherigen previous...
  • Seite 24 Source Synchronize from time table – Relaisschließung richtet sich nach dem Zeitintervall des Relais Synchronize with relay 1-4 – Relaisschließung initiiert die Schließung eines /mehrerer weiteren Relais Synchronize delay Zeit zwischen Synchronisierungsbeginn und Code Verarbeitung Active on call None – Anrufvorgänge haben keinen Einfluss auf den Relais Status Incoming call –...
  • Seite 25 Door sensors Optional. Hiermit können Sie auf der Startseite des WEB Interfaces zusätzliche Buttons/Knöpfe hinzufügen, womit sich die Tür öffnen/schließen lässt. Falls diese Option aktiviert ist, sieht die Startseite des WEB Interfaces wie folgt aus: Setting SNMP...
  • Seite 26 SNMP ist ein Internet Protokoll, welches die Sammlung von Daten für das Netzwerkmanagement und deren Auswertung ermöglicht. Enable SNMP Häkchen, um SNMP zu aktivieren Community Auswahl der SNMP Nutzer Admin address Domänenname/IP-Adresse des Servers Variables in MIB Hier können Sie von OID Gebrauch machen tree Timetable Für die Zeitintervalle stehen zehn Profile zur Verfügung.

  • Seite 27: Time Setting

    Time setting Time zone Auswahl der Zeitzone Network time Name/IP-Adresse des NTP Servers. Das Gerät kann server dieses Feld auch automatisch ausfüllen, wenn sie * in dieses Feld tippen Daylight saving Sommerzeitumstellung time Actual time Anzeige der aktuellen Uhrzeit...
  • Seite 28 E-Mail Soll eine Person über einen verpassten Anruf informiert werde, besteht die Möglichkeit, ihn darüber per Email benachrichtigen zu lassen. Der Email kann optional auch ein beim Klingeln über die Kamera gemachtes Bild des Besuchers beigefügt werden. Enable Häkchen, falls Email Funktion genutzt werden soll SMTP Server SMPT Server Adresse, an die die Emails gesendet werden...
  • Seite 29 Default message Empfänger der Emails Send timeout Einstellen der maximalen Zeit, die dem Gerät zum [min] Senden einer Email zur Verfügung steht Attach pictures Häkchen, falls der Email Bilder des Besuchers angehängt werden sollen Pictures count Anzahl der angehängten Bilder Pictures interval Zeitabstand zwischen dem Schießen zweier Bilder [sec]...

  • Seite 30: Bild- Und Toneinstellungen (Extended Settings)

    4. Bild- und Toneinstellungen (Extended settings) Doorphone Hier können Einstellungen gemacht werden, die Funktionen rund um das Gerät betreffen, insbesondere dessen Klingel, Kamera und Beleuchtung. Ringing Einstellen der Klingelzeit. Minimum von 5, Maximum von timeout 300 Sekunden [sec] Maximum Einstellen der Rufdauer. Zehn Sekunden bevor das Limit call duration erreicht ist, wird ein akustisches Signal wiedergegeben [sec]...
  • Seite 31 Camera Never – Kein zusätzliches Licht für die Kamera light During a call – zusätzliches Licht für die Kamera während eines Anrufs At night – zusätzliches Licht für die Kamera im Dunkeln During a night call – zusätzliches Licht für die Kamera bei einem Anruf im Dunkeln Light Einstellen der Intensität des zusätzlichen Lichts für die...
  • Seite 32 Audio Speaker volume Lautstärkeregelung Microphone gain Mikrofonempfindlichkeit Echo limiter threshold Stärke der Echounterdrückung der Lautsprecher...
  • Seite 33 Echo limiter attenuation Stärke der Echounterdrückung des Mikrofons Echo limiter samples Verzögerung der Wiedergabe von Echos Acoustic tone on button Ton, falls Knopf gedrückt wird pressed Acoustic tone on call start Ton, wenn Anruf startet Acoustic tone on remote Ton bei Remote Klingeln ringing Acoustic tone before call Ton, bevor Anruf endet...
  • Seite 34 Audio codecs Priority Einstellen der Priorität von Codecs Jitter compensation Ausgleichen der Fluktuationen bei [msec] Netzwerkaktivität Video Image size Auflösung des Videos Quality Qualität des Videos Brightness Helligkeit Contrast Kontrast Colour Farbe Farbton Auto white Automatische Helligkeitsanpassung balance Gamma Gammakorrektur...
  • Seite 35 Power line Netzfrequenz frequency White balance Weißbalance Sharpness Schärfe Auto exposure Manual mode – Benutzer stellt Belichtung im Feld darunter selber ein Aperture priority mode – Automatische Belichtung abhängig vom Kamera Modul Software mode – Belichtung wird vom Gerät durchgeführt Exposure Manuelle Belichtung...
  • Seite 36 Video codecs Video codec priority Einstellen der Priorität von Codecs Yealink phone Häkchen für Kompatibilität mit Yealink compatibility...
  • Seite 37 Snom phone Häkchen für Kompatibilität mit Snom compatibility Streaming Enable Aktivierung des Streams Permitted Eintragung der Personen, die client das Recht haben, den Stream anzuschauen. Bleibt das Feld leer, darf sich jeder den Stream ansehen Stream  Video – Wiedergabe vom media Video ...

  • Seite 38: Erweiterte Einstellungen (Service)

    5. Erweiterte Einstellungen (Service) Im Reiter „Service“ ist jeder Zeit ein Neustart der Monolith C IP möglich. Configuration Ist Ihr Gerät einmal eingerichtet, können Sie ihre persönliche Konfiguration zu Teilen speichern und zu einem späteren Zeitpunkt erneut verwenden.
  • Seite 39 Style and Language Load style file Hochladen eine Design Vorlage Load logo file Hochladen eines eigenen Logos Clean Löschen aller Sprachen. Standardsprachen (Englisch) languages wird widerhergestellt Load language Hochladen eines Sprachpakets file Save language Speichern eines Sprachpakets file...
  • Seite 40 Firmware upgrade Hier sehen Sie die Version der momentan installierten Firmware. Sollten Sie über eine neuere verfügen, können diese hier hochladen. wird Neustart erforderlich sein. Nun sind wieder Standardeinstellungen vorhanden. Beim Einloggen in das WEB Interface ist der Benutzername „admin“ und das Passwort „1234“.
  • Seite 41 In diesem Reiter lässt sich die Erstellung von Protokollen jeder Art, die sich zur Findung von Fehlern im Gerät eignen, verwalten. Start enhanced Falls aktiviert, wird ein Protokoll über die gesamte Aktivität der Monolith C IP erstellt. Download log Klicken Sie auf „Make“, um das von Ihnen erstellte file...
  • Seite 42 License Einige Features der Monolith C IP sind erst nach der Eingabe einer gültigen Lizenz verfügbar. Sollten Sie über eine Lizenz verfügen, können Sie sie hier eingeben und daraufhin die nun freigegebenen Features nutzen. Momentan ist eine Lizenz erforderlich, um den Codec G729 zu benutzen.

  • Seite 43: Technische Daten

    V. Technische Daten 1. Elektrik Parameter Wert Technologie Ethernet 10BaseT, 100BaseTx VoIP Protokoll SIP 2.0 defined RFC3261 Standard- IP-Adresse 192.168.1.250 Audioformate G.711u, G.711a, G.726-32b, GSM, G722, G729 (optional) Audiospektrum 300Hz – 3400 Hz Echounterdrückung Automatisch Wiedergabelautstärke Klasse D, 1W/8ohm, 94dB/1kHz/1m/1% Videoformate JPEG, MJPG Videoauflösung...
