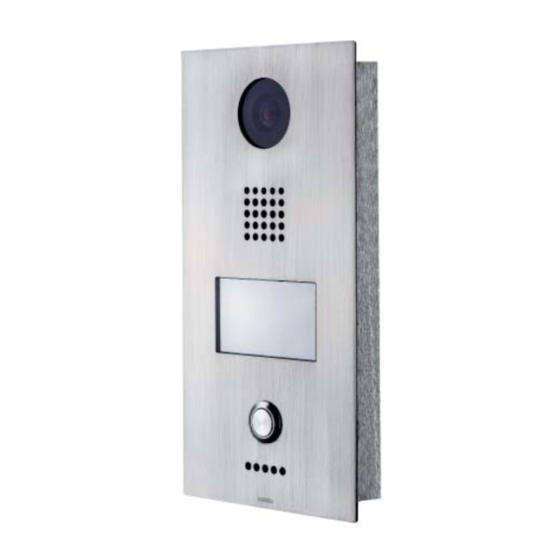

- Seite 1 MONOLITH C IP SIP/IP Türsprechstelle Montage- und Bedienungsanleitung REV 2.1 Softwarestand 1.3-9...
-
Seite 2: Inhaltsverzeichnis
1.1 Benötigtes Zubehör 1.2 Benötigtes Werkzeug 1.3 Montage des Unterputzkasten 1.4 Montage des Aufputzkasten 1.5 Montage der MONOLITH C IP im Montagekasten 2.0 Lage der elektrischen Anschlüsse 2.1 Werkseinstellungen 2.2 Anschluß der MONOLITH C IP 3.0 Programmierung der MONOLITH C IP 3.2 DTMF... -
Seite 3: Packungsinhalt
1 x Innensechskantschlüssel 3mm kurz 1 x Moosgummidichtung als Ersatz 1 x Netzwerkkabel fl ach 1.1 Benötigtes Zubehör Zur Montage der MONOLITH C IP benötigen Sie einen der folgenden Monta- gekästen: Art. Nr. 4100 Unterputzkasten tief Art. Nr. 4102 Unterputzkasten fl ach Art. -
Seite 4: Montage Des Aufputzkasten
1.5 Montage der MONOLITH C IP im Montagekasten Einbau im Montagekasten Die MONOLITH C IP wird in den Montagekasten eingesetzt und zuerst oben in die Haltelaschen eingesetzt. Anschließend wird die MONOLITH C IP leicht nach oben gedrückt und unten in den Kasten eingeführt. Danach werden in den äusseren Bohrungen neben dem Mikrofon die Innensechskantschlüssel... -
Seite 5: Lage Der Elektrischen Anschlüsse
2.0 Lage der elektrischen Anschlüsse CON 1 - 17 Klemme Funktion Ethernet 7+8 (weiss/braun und braun) Ethernet 4+5 (weiss/blau und blau) Ethernet 6 (weiss/orange) Ethernet 3 (orange) Ethernet 2 (weiss/grün) Ethernet 1 (grün) GND (Erde) Eingang 9 - 24 DC / verpolungssicher Eingang 9 - 24 DC / verpolungssicher Relais 2 NC (Normal geschlossen) Relais 2 COM... -
Seite 6: Werkseinstellungen
SD - Card SD-Kard ist für spätere Erweiterungen 2.1 Werkseinstellungen Wird der Resettaster für 15 Sekunden gedrückt wird die MONOLITH C IP auf Werkseinstellung zurückgesetzt. Alle andere Anschlüsse sind vorbelegt oder für spätere Erweiterungen 2.2 Anschluß der MONOLITH C IP Stromversorgung Die Stromversorgung kann wahlweise über PoE oder Klemme 8+9 erfolgen. -
Seite 7: Programmierung Der Monolith C Ip
3.0 Programmierung der MONOLITH C IP Rufen Sie von einem PC im Netzwerk die IP Adresse der MONOLITH C IP auf. Diese ist in der Grundeinstellung 192.168.1.222/admin Nun erscheint ein Anmeldefenster, geben Sie dort folgende Daten ein: Benutzer: admin Passwort: 1234 Das Passwort sollte später unbedingt geändert werden um unberechtigte... -
Seite 8: Dtmf
Hier werden die Rufziele der Tasten eingegeben. Es kann eine Rufnummer, ein HTTP-Befehl und die Relaissteuerung programmiert werden. Buttons SIP, HTTP und Relais anklicken. blau = aktiv, grau = inaktiv Rufnummer Hier geben Sie die zu wählende Rufnummer ein, diese kann die Zahlen 0-9 und * sowie # umfassen Rufdauer Rufdauer in Sekunden, danach legt die Sprechstelle auf... -
Seite 9: Sip
Hier wird die Relaissteuerung programmiert Hier wird die Relaissteuerung per DTMF programmiert. Es können 2 Relais und ein http Befehl für zb. Webrelais programmiert werden. Button aktiv ja/nein Relais 1 und 2 Relais 1 + 2 aktiv Hier wird das Relais aktiviert/deaktiviert DTMF 1-5 stelliger Code mit 0-9 für Aktivierung Dauer... -
Seite 10: Mjpeg
3.4 MJPEG Konfi guration der Aufl ösung und Bildwechselfrequenz Aufl ösung Folgende Aufl ösungen sind verfügbar 1280x720, 800x600, 640x480 Bildwechselfrequenz Anzahl der gesendeten Bilder pro Sekunde Wert: 30, 25, 20, 15, 10, 5 Netzwerkbelastung der Kamera Aufl ösung Bilder pro Sekunde (FPS) 1280x720 3,46MB/s 3,00MB/s 2,18MB/s 1,45MB/s 742KB/s 800x600 2,33MB/s 1,54MB/s 1,16MB/s 790KB/s 390KB/s 640x480 1,84MB/s 1,20MB/s 860KB/s 612KB/s 310KB/s... -
Seite 11: Wlan
LAN ist aktiviert/deaktiviert. Wenn Sie diesen Button ausschalten ist die Sprechstelle nur noch über WLan erreichbar. Sollten versehentlich LAN und WLan deaktiviert sein muß die MONOLITH C auf Grundeinstellung zurückge- setzt werden Methode Dynamisch IP Adresse wird vom DNS Server bezogen Statisch IP Adresse wird fest vergeben IP Adresse... -
Seite 12: Ton
WLAN ist aktiv/deaktiviert. Dynamisch IP Adresse wird vom DNS Server bezogen Statisch IP Adresse wird fest vergeben IP Adresse Statische IP Adresse Netzmaske Daten der Netzmaske Gateway IP Adresse des Gateways DNS Server IP Adresse des DNS Servers Name(SSDI) Name des WLan Netzwerks Verschlüsselung Art der Verschlüsselung Netzwerkschlüssel... -
Seite 13: Erweitert
3.8 Erweitert Hier ändern Sie Ihr Passwort 3.9 Über Softwarestand der Firmware und des Betriebssystems Zum Update auf Datei auswählen klicken, Datei auswählen und Hochladen drücken. Es erfolgt eine Sicherheitsabfrage. Daraufhin startet der Upload. Dieser sollte nicht unterbrochen werden.
