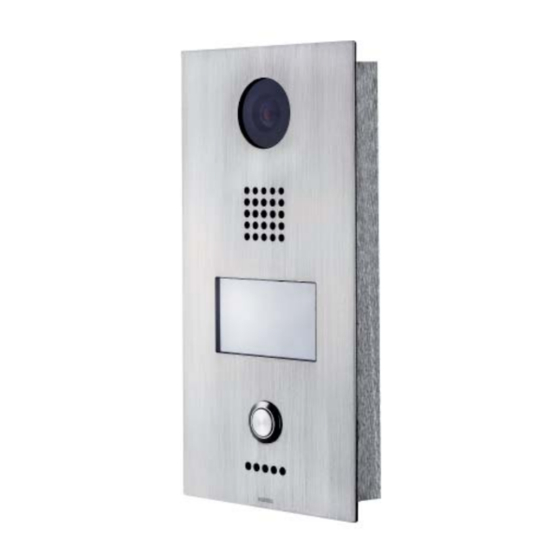

- Seite 1 MONOLITH C IP SIP/IP Türsprechstelle Montage- und Bedienungsanleitung REV 3.5 Softwarestand 1.5-312 Hardwarerevision V3 und V4...
-
Seite 2: Inhaltsverzeichnis
1.1 Benötigtes Zubehör 1.2 Benötigtes Werkzeug 1.3 Montage des Unterputzkasten 1.4 Montage des Aufputzkasten 1.5 Montage der MONOLITH C IP im Montagekasten 2.0 Lage der elektrischen Anschlüsse 2.2 Anschluß der MONOLITH C IP 2.3 Anschlüsse der Hinterbauversion 3.0 Programmierung der MONOLITH C IP 3.1 LAN... -
Seite 3: Packungsinhalt
1 x Innensechskantschlüssel 3mm kurz 1 x Moosgummidichtung als Ersatz 1 x Netzwerkkabel fl ach 1.1 Benötigtes Zubehör Zur Montage der MONOLITH C IP benötigen Sie einen der folgenden Monta- gekästen: Art. Nr. 4100 Unterputzkasten tief Art. Nr. 4102 Unterputzkasten fl ach Art. -
Seite 4: Montage Des Aufputzkasten
1.5 Montage der MONOLITH C IP im Montagekasten Einbau im Montagekasten Die MONOLITH C IP wird in den Montagekasten eingesetzt und zuerst oben in die Haltelaschen eingesetzt. Anschließend wird die MONOLITH C IP leicht nach oben gedrückt und unten in den Kasten eingeführt. Danach werden in den äusseren Bohrungen neben dem Mikrofon die Innensechskantschlüssel... -
Seite 5: Lage Der Elektrischen Anschlüsse
2.0 Lage der elektrischen Anschlüsse RJ45 Netzwerk 1 2 3 4 5 6 Tasten Kamera Klemmen 1 - 17 Klemme Funktion Ethernet 7+8 (weiss/braun und braun) Ethernet 4+5 (weiss/blau und blau) Ethernet 2 (orange) Ethernet 1 (weiss/orange) Ethernet 6 (grün) Ethernet 3 (weiss/grün) Relais 1 NC (Normal geschlossen) Relais 1 COM... -
Seite 6: Werkseinstellungen
SD - Card SD-Kard ist für spätere Erweiterungen 2.1 Werkseinstellungen Wird der Resettaster für 15 Sekunden gedrückt wird die MONOLITH C IP auf Werkseinstellung zurückgesetzt. 2.2 Anschluß der MONOLITH C IP Stromversorgung Die Stromversorgung kann wahlweise über PoE oder Klemme 14+15 erfolgen. -
Seite 7: Programmierung Der Monolith C Ip
3.0 Programmierung der MONOLITH C IP Rufen Sie von einem PC im Netzwerk die IP Adresse der MONOLITH C IP auf. Je nach Bootvorgang ist diese die Grundeinstellung: Bei gedrückter Taste 1 bis zum Ton wärend des booten 192.168.1.222 Bei booten ohne gedrückte Taste DHCP... -
Seite 8: Video
Methode Dynamisch IP Adresse wird vom DNS Server bezogen Statisch IP Adresse wird fest vergeben IP Adresse Statische IP Adresse Netzmaske Daten der Netzmaske Gateway IP Adresse des Gateways DNS Server IP Adresse des DNS Servers 3.2 Video Konfi guration der Aufl ösung und Bildwechselfrequenz Aufl... -
Seite 9: Audio
3.3 Audio Lautstärke des Lautsprechers und des Mikrofons. 3.4 Klingeltaster Hier werden die Rufziele der Tasten eingegeben. Es kann eine Rufnummer, ein HTTP-Befehl und die Relaissteuerung programmiert werden. Buttons SIP, HTTP und Relais anklicken. blau = aktiv, grau = inaktiv Rufnummer Hier geben Sie die zu wählende Rufnummer ein, diese kann die Zahlen 0-9 und * sowie # umfassen... -
Seite 10: Relais
Rufdauer Rufdauer in Sekunden, danach legt die Sprechstelle auf HTTP Befehl Hier geben Sie einen HTTP Befehl ein der beim drücken der Klingeltaste ausgelöst werden soll Relais 1 + 2 Funktion des Relais beim drücken einer Taste. blau = aktiv, grau = inaktiv, Zeit der Aktivierung in Millisekunden. -
Seite 11: Sip
HTTP Befehl aktiv Hier wird das senden eines HTTP Befehls aktiviert DTMF 1-5 stelliger Code mit 0-9 für Aktivierung Hier geben Sie den HTTP Befehl ein der zb. unser WLan-Web Relais steuert 3.6 SIP Hier werden die Anmeldedaten des SIP-Servers eingetragen aktiv SIP Server wird verwendet Domäne... -
Seite 12: Erweitert
3.7 Erweitert System-Name Hier tragen Sie den Namen der MONOLITH IP ein Sprache Sprache des Netzwerkinterface Passwort Das Passwort sollte hier geändert werden 3.8 System Firmware-Update Hier können Sie neue Firmware in das System laden. Werkseinstellungen Hier setzen Sie die Monolith auf den Auslieferungszu stand zurück... -
Seite 13: Technische Daten
3.9 Technische Daten Anschlussart Über Netzwerkschnittstelle 10/100MBit, IPv4 Energieversorgung PoE (nach IEEE 802.3af), bis 15,4W Externe Stromversorgung 12 V= ± 5%, 1A, über Pin 8 und 9, verpolungssicher Eingebaute Relais 2, potentialfrei - Relaisschaltleistung max 48V= / 30V~, 1A SIP-Standard RFC3261 Sprachcodec G.711... - Seite 14 Änderungen der Firmware / BDA Softwarestand 1.3-10 Türöffner über Klemme 16-17 parallel zu Relais 1 1.5-240 Neue HW Revision, neues Webinterface 1.5-240 Neue HW Revision 1.5-240 Spannung für Stromversorgung auf 12V DC geändert 1.5-240 Kabelbelegung Hinterbauversion hinzugefügt 1.5-240 Technische Daten in BDA ergänzt 1.5-240 Korrektur Klemme 17 auf nicht verwendet 1.5-312...
