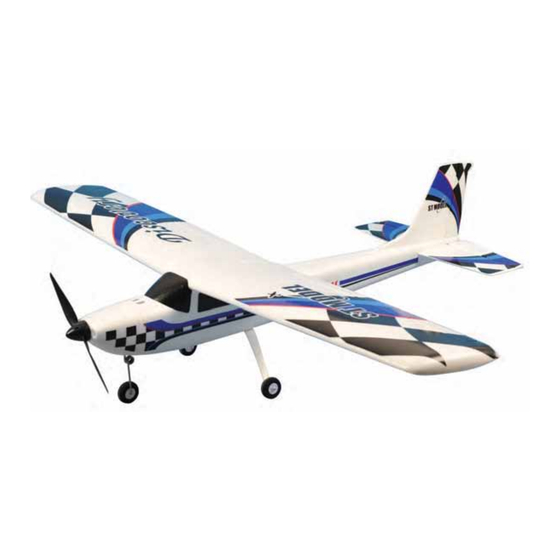

st model Discovery Bauanleitung
Inhaltsverzeichnis
Sicherheitshinweise
• Dieses R/C Elektro- Modellflugzeug ist kein Spielzeug
• Montieren Sie das Modell mit Hilfe der Bauanleitung. Verändern oder Modifizieren Sie nicht das
Modell. Modifizieren Sie dennoch das Modell, verlieren Sie jegliche Garantieansprüche.
• Kinder unter 12 Jahren müssen bei der Benutzung unter Aufsicht eines Erwachsenen stehen.
• Testen Sie die Funktion des Modells und dessen Elektronik-Zubehör vor jedem Flug, auf
einwandfreie Funktion, und einwandfreien Zustand.
• Fliegen Sie nur an Windstillen Tagen (Windgeschwindigkeit max.10 km/h), und nur auf offenem
und freiem Gelände ohne Bäume, Menschen, Häusern oder anderen Hindernissen.
WICHTIG:
Nehmen Sie sich die Zeit, und befolgen die Anleitung, damit Sie am Ende ein gut gebautes
Modell haben, welches stabil und einfach zu fliegen ist.
Bauanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für st model Discovery
Inhaltszusammenfassung für st model Discovery
- Seite 1 Bauanleitung Sicherheitshinweise • Dieses R/C Elektro- Modellflugzeug ist kein Spielzeug • Montieren Sie das Modell mit Hilfe der Bauanleitung. Verändern oder Modifizieren Sie nicht das Modell. Modifizieren Sie dennoch das Modell, verlieren Sie jegliche Garantieansprüche. • Kinder unter 12 Jahren müssen bei der Benutzung unter Aufsicht eines Erwachsenen stehen. •...
-
Seite 2: Technische Daten
TECHNISCHE DATEN: Länge:1220 mm Flächenbelastung: 34,25g / dm² Spannweite: 1460 mm Fluggewicht:1250 g Flächeninhalt: 36,5 dm² Propeller: 10 x 5 Antrieb: Brushless Motor (inkl.), Lipo Akku 1800mAh + 12V Ladegerät für 2-3 Zellen (nur bei RTF beinhaltet) Fernsteuerung:2,4 GHz 4 Kanal S-FHSS Fernsteuerung mit Empfänger (nur bei RTF beinhaltet), 4 Micro Servos (beinhaltet) GLOSSAR: Aileron: Querruder (Steuert das Modell über die Längsachse) -
Seite 3: Inhaltsverzeichnis
Baukasteninhalt: 01. Rumpf ............1x 12. Schrauben f. Fahrwerk (M3.0x16) .. 2x 02. Rechter Flügel........1x 13. Schraube f. Spinner(M2.5x8) .... 2x 03. Linker Flügel .......... 1x 14. Flügelschraube (M6.0x24) ....2x 04. Höhenleitwerk ........1x 15. Karbon Flächenverbinder....1x 05. -
Seite 4: Vorbereitung Des Senders
4. Schalten Sie den Sender aus, dieser wird dann später benötigt. LADEN DES AKKUS Die Discovery verfügt über einen 3 zelligen 11,1V LiPo Akkupack und einen Balance Ladegerät für Li-Po Akkus (Pic.05). Der Akku- pack hat zwei Anschlüsse. Der eine dient zum Laden und Balan- cieren. -
Seite 5: Montage Des Modells
2. Verbinden Sie den Balancerstecker des Akkupacks an dem Ausgangsstecker (4-Pins) des Lade- gerätes (Pic.08) Zur Ihrer Sicherheit- kann der Akku nur in eine Richtung eingesteckt werden. Drücken Sie die Stecker nie mit Gewalt herein, und achten Sie darauf, dass die grüne LED aufleuchtet (Pic09). - Seite 6 2. Befestigen Sie das Landefahrwerk am Rumpf mit den M3.0X16 Schrauben (Pic. 16 & 17); Ziehen Sie die Schrauben mit einem Schraubenzieher an, damit sich das Landegestell nicht lockern kann (Pic.18). 3. Befestigen Sie den Propeller Adapter und den Adapterverbinder über dem Motorschaft (Pic19), und schieben Sie den Propeller- mitnehmer (Pic.20) darüber.
-
Seite 7: Einbau Des Leitwerks
EINBAU DES LEITWERKS 1. Teile für die Heck Montage: (1) Leitwerk (Pic.26) (2) Finne (Pic.27) (3) Schraube f. Leitwerk (M3.0x22) (Pic.28) 2. Entfernen Sie die Gestängesicherungen von den Höhen- und Seitenrudergestängen für den nächsten Schritt (Pic.29 & 30). 3. Befestigen Sie die Finne auf dem Höhenruderleitwerk, wie die Bilder zeigen (Pic.31-33). -
Seite 8: Montage Der Tragfläche
MONTAGE DER TRAGFLÄCHE 1. Teile zur Montage des Flügels: (1) Rechter & linker Flügel (Pic.40 & 41). (2) Karbon Flächenverbinder (Pic.42) (3) Flächenverbinder und Schrauben (M6.0x24) 2x (Pic.43) (4) "Y" - Kabel (Pic44) 2. Schieben Sie den Karbonstab in eine Seite des Flügels (Pic.45). Achtung: Der Karbonstab kann nur in eine Richtung eingeschoben werden, daher wenden Sie keine Gewalt an. -
Seite 9: Einbau Des Akkus
5. Schließen Sie das "Y" - Kabel an die Servokabel an (Pic.50). Danach schließen Sie das "Y" - Kabel an den Empfänger im Rumpf an (Pic.51). 6. Installieren Sie den Flügel, wie auf den Bildern gezeigt (Pic.52 & 53), und vermeiden Sie dabei, dass das Servokabel zwischen Rumpf und Flügel eingeklemmt wird (Pic.54). -
Seite 10: Testen Der Fernsteuerung
2. Gemäß der nachfolgenden Anleitung, stellen Sie den ESC(Regler) mit der Propeller Funktion ein. Mittlerweile ist die Bremsfunktion des Reglers optional einstellbar. Hinweis: Die Version der Discovery RTF beinhaltet einen ESC(Regler) mit Bremsfunktion, die program- miert werden kann, damit der Propeller während des Fluges gestoppt werden kann, um den Luftwid- erstand zu minimieren, und damit der Motor während der Landung ausgeschaltet ist. - Seite 11 3. Testen des Antriebssystems: (1) Der Gashebel sollte jetzt auf der niedrigsten Position stehen, und die Bremsfunktion des Reglers auf „AN“ oder „AUS“ sein. Dabei darf sich nichts drehen (Pic.65). Sollte sich der Propeller dennoch drehen, ziehen Sie den Gashebel ganz zurück, oder stellen Sie dies mit dem Trimmschieber an dem Sender ein.
- Seite 12 6. Testen des Höhenruders: (1) Bewegen Sie den Höhenruderhebel nach hinten, bewegt sich das Höhenruder nach oben (Pic.73). (2) Bewegen Sie den Höhenruderhebel nach vorne, bewegt sich das Höhenruder nach unten (Pic.74). (3) Stellen Sie den Höhenruderhebel in Neutral (Mitte), sollte das Höhenruder in die neutrale Position zurückkehren (Pic.75).
-
Seite 13: Vorbereitungen Für Den Flug
Personen speziell Kinder. Wir empfehlen zum Fliegen große Wiesen oder Felder. Für die Discovery empfiehlt sich eine feste Startbahn nicht kleiner als 40m x 5m. Abseits dieser Piste mit der Discovery zu landen, oder zu starten, empfehlen wir nicht, da diese auf diesen Untergründen nicht die Start- geschwindigkeit erreicht, oder sich beim Landen überschlägt. - Seite 14 Modell bei der Landung reagiert. 3. Um die Discovery zu landen, fliegen Sie mit dem Wind bis Sie in einem großen Bogen in den Wind in Richtung Landebahn drehen. Reduzieren Sie dabei die Motorleistung so, dass das Modell mit dem Sinkflug beginnt.
-
Seite 15: Nach Dem Flug
NACH DEM FLUG Klemmen Sie den Akku ab und schalten den Sender aus. Lassen Sie den Motor und den Akku lange genug auskühlen, bevor Sie diesen wieder laden. Überprüfen Sie das Modell genau auf Beschädigun- gen oder auf verlorene Teile.
