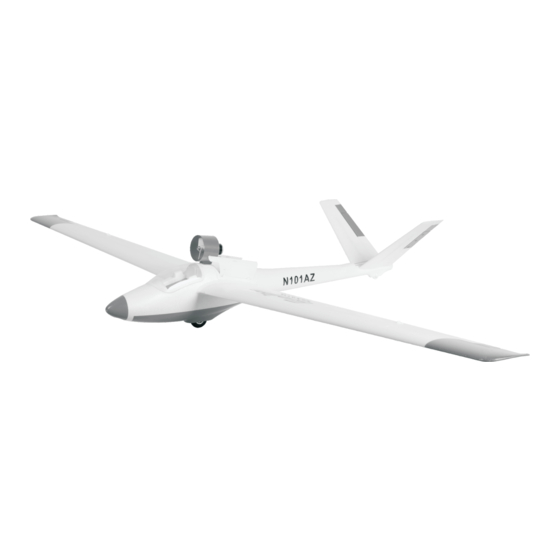

st model salto Bauanleitung
  1. Anleitungen
  2. Marken
  3. st model Anleitungen
  4. Spielzeuge
  5. salto
  6. Bauanleitung

st model salto Bauanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
BAUANLEITUNG
SICHERHEITSHINWEISE
• Dieses R/C Elektro- Modellflugzeug ist kein Spielzeug
• Montieren Sie das Modell mit Hilfe der Bauanleitung. Verändern oder Modifizieren Sie nicht das
Modell. Modifizieren Sie dennoch das Modell, verlieren Sie jegliche Garantieansprüche.
• Kinder unter 14 Jahren müssen bei der Benutzung unter Aufsicht eines Erwachsenen stehen.
• Testen Sie die Funktion des Modells und dessen Elektronik-Zubehör vor jedem Flug, auf ein
wandfreie Funktion, und einwandfreien Zustand.
• Fliegen Sie nur an Windstillen Tagen (Windgeschwindigkeit max.10 km/h), und nur auf offenem
und freiem Gelände ohne Bäume, Menschen, Häusern oder anderen Hindernissen.
WICHTIG
Nehmen Sie sich die Zeit, und folgen der Anleitung, damit Sie am Ende ein gut gebautes Modell
haben, welches stabil und einfach zu fliegen ist.
TECHNISCHE DATEN
Spannweite:
1806 mm
Länge:
810 mm
Flächeninhalt:
22.05 dm²
Fluggewicht:
880g
Flächenbelastung: 39,91g / dm²
Akku & Regler
3S 1800mAh, 20A Regler
Fernsteuerung:
5 Kanal
Inhaltsverzeichnis
loading

Verwandte Anleitungen für st model salto

Inhaltszusammenfassung für st model salto

  • Seite 1 BAUANLEITUNG TECHNISCHE DATEN Spannweite: 1806 mm Länge: 810 mm Flächeninhalt: 22.05 dm² Fluggewicht: 880g Flächenbelastung: 39,91g / dm² Akku & Regler 3S 1800mAh, 20A Regler Fernsteuerung: 5 Kanal SICHERHEITSHINWEISE • Dieses R/C Elektro- Modellflugzeug ist kein Spielzeug • Montieren Sie das Modell mit Hilfe der Bauanleitung. Verändern oder Modifizieren Sie nicht das Modell.

  • Seite 2: Inhaltsverzeichnis

    Der Prototyp des H-101 Salto ist ein aus Glasfaser hergestelltes Kunstflugmodell mit V Leitwerk. Dies wurde in den 70er Jahren in Deutschland entwickelt. Der Salto wurde mit einem Mikro Turbinenmotor an der Rumpfoberseite ausgestattet, und ist ein selbst startender Segelflieger. Wir haben das Modell mit einem EDF Antrieb versehen, der automatisch ein- und ausklappt.

  • Seite 3: Ersatzteilliste

    ERSATZTEILLISTE Bestellnr. Artikel Bestellnr. Artikel ST 101 11.1V LiPo 1800mAh ST 110 20A Regler STAB 010 Rumpf Set STAB 013 RDFS Mischer STAB 020 Flügel Set ST 102 9g Servo STAB 030 Leitwerk Set ST 108 17g Servo (Metall) STAB 011 EDF Getriebe Set ST 104 ST 6DF 2.4Ghz 4 Kanal Sender...
  • Seite 4 Antenne Befestigungspunkt für Haltebügel Nackengurt Kanal 5 Schalter Höhenruder Trimmschieber <Mode1> Kanal 5 Richtungseinsteller Gas Trimmschieber Gas Trimmschieber<Mode1> <Mode2> Höhenruder Trimmschieber <Mode2> Höhenruder <Mode1> <Mode 2/ <Mode 1> Ruderhebel> Höhenruder <Mode2> Ruder Trimmschieber /Querruder Hebel Querruder Trimmschieber Netzschalter In der oberen Position, ist der Sender eingeschaltet Kanalanzeige Bedienungsrichtungsanzeige...

  • Seite 5: Montage Des Modells

    MONTAGE DES MODELLS MONTAGE DER FLÜGEL UND LEITWERKE 1.Teile zur Montage der Flügel und Höhenleitwerke (Bild 05) (1) Rumpf & Luke (2) Rechter & linker Flügel (3) Rechtes & linkes Leitwerk (4) Schrauben M2.5x16 (2x) 2. Befestigen Sie das linke und das rechte Leitwerk in der richtigen Richtung (Abb.06).

  • Seite 6: Schwerpunkt Überprüfen

    Abb.17 Abb.20 Abb.19 3. Wir empfehlen Ihnen ausschließlich den empfohlenen Akku Pack für den Salto zu verwenden, oder Akku Packs mit gleichem Gewicht und gleicher Kapazität. Verwenden Sie andere Akkus, oder anderes Zubehör, überprüfen Sie den Schwerpunkt, wie oben beschrieben.

  • Seite 7: Modell Zum Flug Vorbereiten

    (1) Laden Sie den Li-Po Akku nur mit einem dafür geeigneten Li-Po Ladegerät mit Balancerfunktion auf. (2) Dies ist ein Ladegerät für Li-Po Akkus. Dieser passt nur mit dem Li-Po Akku zusammen, der im Salto montiert ist. Niemals andere Batterietypen damit laden.

  • Seite 8: Testen Der Funktionen

    TESTEN DER FUNKTIONEN 1. Testen des Antriebssystem und RDFS: Die Salto RTF Version beinhaltet einen RDFS Mischer. Dies garantiert Ihnen, dass der RDFS gut funktioniert. Bevor Sie diesen testen, sollten sie wissen, wie der Mischer arbeitet. Lesen Sie die Anleitung <RDFS Mischer Bedienungsanleitung> auf Seite 12. Jetzt testen wir die Leistung im "AUTO"...
  • Seite 9 3. Testen des Seitenruders: (1) Bewegen Sie den Seitenruderhebel nach links, bewegt sich das Seitenruder nach links (Abb.36). (2) Bewegen Sie den Seitenruderhebel nach rechts, bewegt sich das Seitenruder nach rechts (Abb.37). (3) Stellen Sie den Seitenruderhebel in Neutral (Mitte), sollte das Seitenruder in die neutrale Position zurückkehren (Abb.38).

  • Seite 10: Den Salto Fliegen

    1. Der Salto sollte nur bei Windgeschwindigkeiten von 25 km/h, oder weniger geflogen werden. Bei Windstille oder leichtem Wind fliegt der Salto ruhig, und ist leicht zu fliegen. Wenn Sie Anfänger sind, fliegen Sie nur bei Windstille oder bei sehr wenig Wind (8km/h). Sind Sie ein erfahrener Pilot, können Sie das Modell bei Windgeschwindigkeiten von 25 km/h oder weniger fliegen.

  • Seite 11: Überwachung Der Flugzeit

    Um eine unerwartete Bruchlandung bei Ihrem ersten Flug zu verhindern, stellen Sie den Timer auf 5 Minuten ein (in den meisten Fällen kann der Salto bis zu 10 min fliegen, aber auch das kann variieren). Wenn Sie den Alarm hören, können Sie entweder sofort landen, oder, als erfahrener Pilot, können Sie weiter fliegen, bis sich der Motor ausschaltet.

  • Seite 12: Landung

    FLUG 5. Fliegt das Modell von Ihnen weg, bewegen Sie den Querruderhebel langsam nach links zusammen mit ein wenig gezogenem Höhenruder, das Modell dreht jetzt nach links. Machen Sie diese Bewegung mit dem Hebel nach rechts, dreht das Model nach rechts. Um aus der Kurve wieder heraus zu kommen, bewegen Sie die Hebel in die entgegen gesetzte Richtung der Kurve, die Sie gerade fliegen, und zwar solange bis das Modell wieder horizontal fliegt.

  • Seite 13: Anleitung Rdfs Mischer

    Einblick verschaffen, wie das Modell bei der Landung reagiert. 3. Um den Salto zu landen, fliegen Sie mit dem Wind, bis Sie in einem großen Bogen in den Wind in Richtung Landebahn drehen. Reduzieren Sie dabei die Motorleistung so, dass das Modell mit dem Sinkflug beginnt.

  • Seite 14: Anleitung Rdfs Mischer

    Impeller wird vom drehenden Motor erzeugt. Wenn das Flugzeug im Gleitflug ist, wird der EDF in den Rumpf eingefahren, um den Widerstand zu reduzieren. Es gibt zwei Flug Mode beim "SALTO": "NORMAL" Mode und "AUTO" Mode, die an einem Schalter am Sender gewählt werden können.

  • Seite 15: Testen Und Einstellen

    Abb.04 Abb.05 Abb.06 2. Schalten Sie auf Kanal 5 (Abb.05)auf "Reverse", und stellen den EPA Wert von Kanal 5 auf über 50% pro Ausschlag ein. Kanal 5 ist ein Schalter am Sender, für den Flugmode. 3. Schalten Sie den Sender aus, und lassen diesen so für später. MISCHER INSTALLATION ACHTUNG (1) Bevor Sie den Mischer mit dem Regler oder Empfänger verbinden, stecken Sie den Akku am Modell...
  • Seite 16 Abb.13 Abb.14 2. Verbinden Sie den Akku mit dem Anschlussstecker im Flugzeug (Abb.12). Die Anzeige LED auf dem Mischer leuchtet dann auf (Abb.13). Die RDFS wird aus dem Rumpf ausgefahren (Abb.14). NOTIZ (1) Stellen Sie sicher, dass der Akku aufgeladen ist, und genügend Leistung hat. (2) Wenn der Gashebel nicht in der untersten Position, oder der Trimmschieber unter +24% eingestellt ist, wenn Sie den Akku im Flugzeug anschließen, wird die Anzeige auf dem Mischer blinken, und der RDFS wird sich nicht bewegen, egal ob in "NORMAL"...
  • Seite 17 WARNUNG Halten Sie vom Impeller alles fern, wenn der Akku angeschlossen ist. Versuchen Sie NICHT den Impeller oder die RDFS Bewegung mit der Hand oder irgendetwas anderem anzuhalten. "Auto" Mode: Der Sender Mode steht in "AUTO" (Abb.23), oder trennen Sie den Flugmodus Schalter Stecker des Mischers vom Empfänger.
