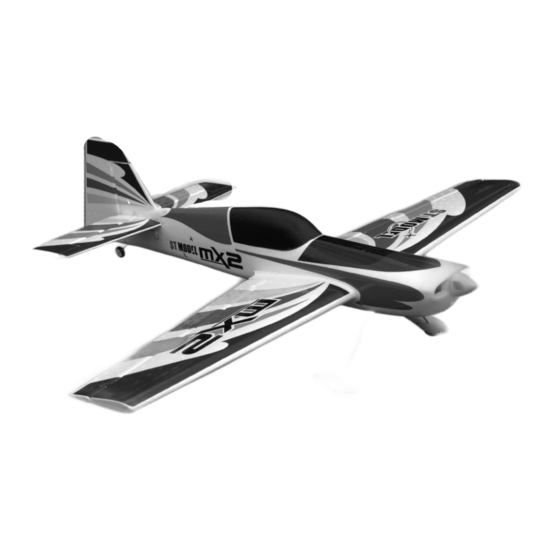

MX2 AKROBATIK FLUGZEUG
MX2 AKROBATIK FLUGZEUG
Sicherheitshinweise
• Dieses R/C Elektro- Modellflugzeug ist kein Spielzeug
• Montieren Sie das Modell mit Hilfe der Bauanleitung. Verändern oder
Modifizieren Sie nicht das Modell. Modifizieren Sie dennoch das
Modell, verlieren Sie jegliche Garantieansprüche.
• Kinder unter 12 Jahren müssen bei der Benutzung unter Aufsicht eines
Erwachsenen stehen.
• Testen Sie die Funktion des Modells und dessen Elektronik-Zubehör vor
jedem Flug, auf einwandfreie Funktion, und einwandfreien Zustand.
• Fliegen Sie nur an Windstillen Tagen (Windgeschwindigkeit max.10
km/h), und nur auf offenem und freiem Gelände ohne Bäume,
Menschen, Häusern oder anderen Hindernissen.
• WICHTIG: Nehmen Sie sich die Zeit, und befolgen die Anleitung,
damit Sie am Ende ein gut gebautes Modell haben, welches stabil und
einfach zu fliegen ist.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für st model MX2 AKROBATIKFLUGZEUG

Inhaltszusammenfassung für st model MX2 AKROBATIKFLUGZEUG

  • Seite 1 MX2 AKROBATIK FLUGZEUG MX2 AKROBATIK FLUGZEUG Sicherheitshinweise • Dieses R/C Elektro- Modellflugzeug ist kein Spielzeug • Montieren Sie das Modell mit Hilfe der Bauanleitung. Verändern oder Modifizieren Sie nicht das Modell. Modifizieren Sie dennoch das Modell, verlieren Sie jegliche Garantieansprüche. • Kinder unter 12 Jahren müssen bei der Benutzung unter Aufsicht eines Erwachsenen stehen.

  • Seite 2: Technische Daten

    Seite 1 TECHNISCHE DATEN: Länge: 1106 mm Spannweite: 1210 mm Flächeninhalt: 27.3 dm² Fluggewicht: 960 g Flächenbelastung: 35,16g / dm² Antrieb: Brushless Motor, Lipo Akku 1800mAh (Akku nicht beinhaltet) Propeller: 13 x 4 Benötigte Fernsteuerung: 4 Kanal Empfänger (nicht beinhaltet), 4 Micro Servos (beinhaltet) GLOSSAR: Aileron: Querruder (Steuert das Modell über die Längsachse)

  • Seite 3: Vorbereitung Des Senders (Nicht Beinhaltet)

    Seite 4 VORBEREITUNG DES SENDERS (Nicht beinhaltet) 1. Nehmen Sie den Sender, und vergewissern Sie sich, dass die Antenne im „Uhrzeigersinn eingedreht ist (Pic.01). 2. Der Sender benötigt acht„AA“ Alkaline Batterien. Um diese zu installieren, öffnen Sie den Batteriedeckel auf der Rückseite des Senders, und installieren Sie die Batterien (Pic.02).

  • Seite 4: Zusammenbau Des Rumpfes

    2. Verbinden Sie den Balancerstecker des Akkupacks an dem Ausgangsstecker (4-Pins) des Ladegerätes (Pic.08) Zur Ihrer Sicherheit- kann der Akku nur in eine Richtung eingesteckt werden. Drücken Sie die Stecker nie mit Gewalt herein, und achten Sie darauf, dass die grüne LED aufleuchtet (Pic09).

  • Seite 5: Einbau Des Heckleitwerks

    Seite 8 EINBAU DES HECKLEITWERKS 1. Nehmen Sie die Finne, das Höhenleitwerk und die Sicherungsschraube (Pic.27). 2. Befestigen Sie die Finne auf dem Höhenleitwerk (Pic.28). 3. Schieben Sie vorsichtig die zwei Stifte vom montierten Höhenleitwerk/Finne in die Löcher auf der Rückseite des Rumpfes (Pic.29) 4.

  • Seite 6: Einbau Des Akkus

    4. Montieren Sie die Tragfläche an seine Position (die Mitte der Fläche muss mit der Mittellinie des Rumpfes übereinstimmen) (Pic.46). 5. (1). Stecken Sie die zwei Flügelbolzen in die zwei Löcher auf der Unterseite des Rumpfes. (Pic47). (2). Sichern Sie den Flügel mit den beiden Bolzen, indem Sie beide Bolzen um 90 Grad drehen.
  • Seite 7 Seite 14 TESTEN DER FERNSTEUERUNG 1. Vergewissern Sie sich, dass der Sender eingeschaltet ist. Stellen Sie alle Trimmschieber in ihre neutral Position (Mitte) (Pic.65). 2. Gemäß der nachfolgenden Anleitung, überprüfen oder stellen Sie den ESC(Regler) mit der Propeller – Bremsen Funktion ein (Pic.65) Hinweis: Der MX2 RTF beinhaltet einen ESC(Regler) mit Propeller- Bremsfunktion, die programmiert werden kann, damit sich der Propeller während des Gleitfluges vor der Landung, wenn das Gas geschlossen ist, nicht drehen kann, um den Luftwiderstand...
  • Seite 8 zweimal piepsen, und bestätigt damit das Set up für die Bremsfunktion, und der Regler scharf geschaltet ist. (3) Umschalten von aktivierter Propeller Bremse in deaktivierte Propeller Bremse. Verfahren Sie wie in Schritt(2) oberhalb, um in das Set Up zu kommen. 1.
  • Seite 9 5. Testen des Seitenruders: (1) Bewegen Sie den Seitenruderhebel nach links, bewegt sich das Seitenruder nach links (wenn Sie von hinten auf das Modell sehen)(Pic.72). (2) Bewegen Sie den Seitenruderhebel nach rechts, bewegt sich das Seitenruder nach rechts (Pic.73). (3) Stellen Sie den Seitenruderhebel in Neutral (Mitte), sollte das Seitenruder in die neutrale Position zurückkehren.(Pic.74) Notiz: Sollten sich das Ruder in die entgegen gesetzte Richtung bewegen, überprüfen Sie den Reverse Schalter an Ihrem Sender, und nehmen gegebenenfalls...

  • Seite 10: Vorbereitungen Für Den Flug

    VORBEREITUNGEN FÜR DEN FLUG 1. Wählen Sie immer eine große Fläche zum Fliegen, ohne Hindernisse wie Bäume, Straßen, Stromleitungen , Eisenbahnschienen, Parkplätze, Gebäude oder ähnlichem. Fliegen Sie auch niemals über Personen speziell Kinder. 2. Fliegen Sie nie in flugüberwachten Bereichen oder Militärgebieten. 3. Vergewissern Sie sich, dass niemand mit der gleichen Frequenz fliegt, wie Sie. 4. Schalten Sie immer zuerst den Sender ein, bevor Sie den Akku anschließen.
  • Seite 11 dabei die Nase etwas nach oben nehmen, und landen. (5). Mit dem Seitenruder können Sie dann die Richtung des Modells auf dem Boden bestimmen. Seite 20 ERGÄNZUNG Ambitionierte Modellflieger können folgende Figuren nachfliegen: Erklärender Plan P-07 (von Januar 2006). IHREN WIR HOFFEN; DASS SIE FLUG GENIEßEN!
