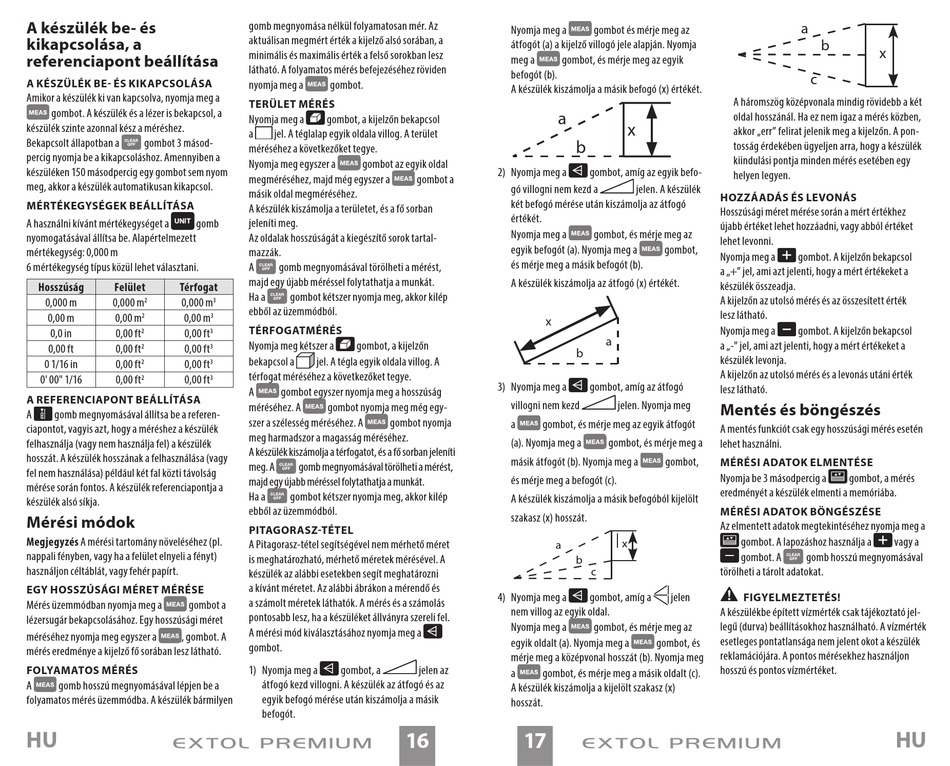

A készülék be- és
kikapcsolása, a
referenciapont beállítása
A KÉSZÜLÉK BE- ÉS KIKAPCSOLÁSA
Amikor a készülék ki van kapcsolva, nyomja meg a
gombot. A készülék és a lézer is bekapcsol, a
készülék szinte azonnal kész a méréshez.
Bekapcsolt állapotban a
gombot 3 másod-
percig nyomja be a kikapcsoláshoz. Amennyiben a
készüléken 150 másodpercig egy gombot sem nyom
meg, akkor a készülék automatikusan kikapcsol.
MÉRTÉKEGYSÉGEK BEÁLLÍTÁSA
A használni kívánt mértékegységet a
gomb
nyomogatásával állítsa be. Alapértelmezett
mértékegység: 0,000 m
6 mértékegység típus közül lehet választani.
Hosszúság
Felület
Térfogat
0,000 m
0,000 m
2
0,000 m
0,00 m
0,00 m
0,00 m
2
0,0 in
0,00 ft
0,00 ft
2
0,00 ft
0,00 ft
0,00 ft
2
0 1/16 in
0,00 ft
0,00 ft
2
0' 00" 1/16
0,00 ft
2
0,00 ft
A REFERENCIAPONT BEÁLLÍTÁSA
A
gomb megnyomásával állítsa be a referen-
ciapontot, vagyis azt, hogy a méréshez a készülék
felhasználja (vagy nem használja fel) a készülék
hosszát. A készülék hosszának a felhasználása (vagy
fel nem használása) például két fal közti távolság
mérése során fontos. A készülék referenciapontja a
készülék alsó síkja.
Mérési módok
Megjegyzés A mérési tartomány növeléséhez (pl.
nappali fényben, vagy ha a felület elnyeli a fényt)
használjon céltáblát, vagy fehér papírt.
EGY HOSSZÚSÁGI MÉRET MÉRÉSE
Mérés üzemmódban nyomja meg a
 gombot a
lézersugár bekapcsolásához. Egy hosszúsági méret
méréséhez nyomja meg egyszer a
, gombot. A
mérés eredménye a kijelző fő sorában lesz látható.
FOLYAMATOS MÉRÉS
A
 gomb hosszú megnyomásával lépjen be a
folyamatos mérés üzemmódba. A készülék bármilyen
HU
gomb megnyomása nélkül folyamatosan mér. Az
aktuálisan megmért érték a kijelző alsó sorában, a
minimális és maximális érték a felső sorokban lesz
látható. A folyamatos mérés befejezéséhez röviden
nyomja meg a
gombot.
TERÜLET MÉRÉS
Nyomja meg a
gombot, a kijelzőn bekapcsol
a
jel. A téglalap egyik oldala villog. A terület
méréséhez a következőket tegye.
Nyomja meg egyszer a
gombot az egyik oldal
megméréséhez, majd még egyszer a
másik oldal megméréséhez.
A készülék kiszámolja a területet, és a fő sorban
jeleníti meg.
Az oldalak hosszúságát a kiegészítő sorok tartal-
mazzák.
A
gomb megnyomásával törölheti a mérést,
majd egy újabb méréssel folytathatja a munkát.
Ha a
 gombot kétszer nyomja meg, akkor kilép
3
ebből az üzemmódból.
3
TÉRFOGATMÉRÉS
3
Nyomja meg kétszer a
 gombot, a kijelzőn
3
bekapcsol a
jel. A tégla egyik oldala villog. A
3
térfogat méréséhez a következőket tegye.
3
A
gombot egyszer nyomja meg a hosszúság
méréséhez. A
 gombot nyomja meg még egy-
szer a szélesség méréséhez. A
gombot nyomja
meg harmadszor a magasság méréséhez.
A készülék kiszámolja a térfogatot, és a fő sorban jeleníti
meg. A
gomb megnyomásával törölheti a mérést,
majd egy újabb méréssel folytathatja a munkát.
Ha a
 gombot kétszer nyomja meg, akkor kilép
ebből az üzemmódból.
PITAGORASZ-TÉTEL
A Pitagorasz-tétel segítségével nem mérhető méret
is meghatározható, mérhető méretek mérésével. A
készülék az alábbi esetekben segít meghatározni
a kívánt méretet. Az alábbi ábrákon a mérendő és
a számolt méretek láthatók. A mérés és a számolás
pontosabb lesz, ha a készüléket állványra szereli fel.
A mérési mód kiválasztásához nyomja meg a
gombot.
1) Nyomja meg a
gombot, a
átfogó kezd villogni. A készülék az átfogó és az
egyik befogó mérése után kiszámolja a másik
befogót.
Nyomja meg a
átfogót (a) a kijelző villogó jele alapján. Nyomja
meg a
gombot, és mérje meg az egyik
befogót (b).
A készülék kiszámolja a másik befogó (x) értékét.
a
b
2) Nyomja meg a
 gombot a
gó villogni nem kezd a
két befogó mérése után kiszámolja az átfogó
értékét.
Nyomja meg a
egyik befogót (a). Nyomja meg a
és mérje meg a másik befogót (b).
A készülék kiszámolja az átfogó (x) értékét.
x
b
3) Nyomja meg a
villogni nem kezd
a
gombot, és mérje meg az egyik átfogót
(a). Nyomja meg a
másik átfogót (b). Nyomja meg a
és mérje meg a befogót (c).
A készülék kiszámolja a másik befogóból kijelölt
szakasz (x) hosszát.
a
b
4) Nyomja meg a
nem villog az egyik oldal.
Nyomja meg a
egyik oldalt (a). Nyomja meg a
mérje meg a középvonal hosszát (b). Nyomja meg
 jelen az
a
gombot, és mérje meg a másik oldalt (c).
A készülék kiszámolja a kijelölt szakasz (x)
hosszát.
16
17
gombot és mérje meg az
A háromszög középvonala mindig rövidebb a két
oldal hosszánál. Ha ez nem igaz a mérés közben,
x
akkor „err" felirat jelenik meg a kijelzőn. A pon-
tosság érdekében ügyeljen arra, hogy a készülék
kiindulási pontja minden mérés esetében egy
gombot, amíg az egyik befo-
helyen legyen.
jelen. A készülék
HOZZÁADÁS ÉS LEVONÁS
Hosszúsági méret mérése során a mért értékhez
újabb értéket lehet hozzáadni, vagy abból értéket
gombot, és mérje meg az
lehet levonni.
gombot,
Nyomja meg a
a „+" jel, ami azt jelenti, hogy a mért értékeket a
készülék összeadja.
A kijelzőn az utolsó mérés és az összesített érték
lesz látható.
Nyomja meg a
a
a „-" jel, ami azt jelenti, hogy a mért értékeket a
készülék levonja.
A kijelzőn az utolsó mérés és a levonás utáni érték
gombot, amíg az átfogó
lesz látható.
 jelen. Nyomja meg
Mentés és böngészés
A mentés funkciót csak egy hosszúsági mérés esetén
gombot, és mérje meg a
lehet használni.
gombot,
MÉRÉSI ADATOK ELMENTÉSE
Nyomja be 3 másodpercig a
eredményét a készülék elmenti a memóriába.
MÉRÉSI ADATOK BÖNGÉSZÉSE
Az elmentett adatok megtekintéséhez nyomja meg a
gombot. A lapozáshoz használja a
x
gombot. A
c
törölheti a tárolt adatokat.
gombot, amíg a
 jelen
FIGYELMEZTETÉS!
A készülékbe épített vízmérték csak tájékoztató jel-
gombot, és mérje meg az
legű (durva) beállításokhoz használható. A vízmérték
esetleges pontatlansága nem jelent okot a készülék
gombot, és
reklamációjára. A pontos mérésekhez használjon
hosszú és pontos vízmértéket.
a
b
x
c
 gombot. A kijelzőn bekapcsol
 gombot. A kijelzőn bekapcsol
gombot, a mérés
 vagy a
gomb hosszú megnyomásával
HU
