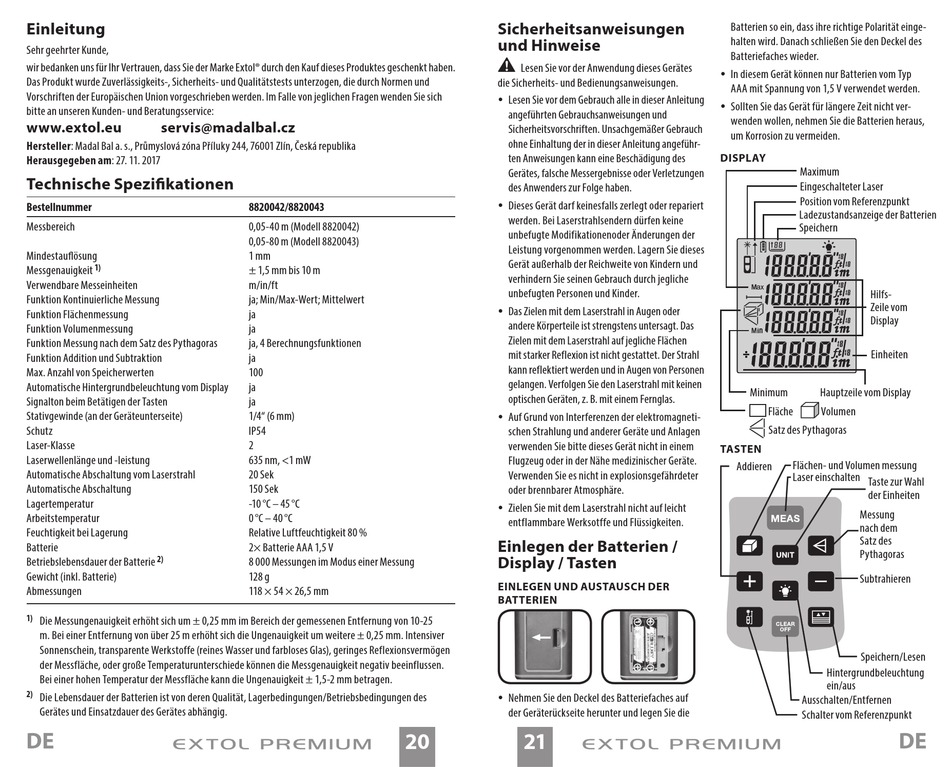

Einleitung
DE
Sehr geehrter Kunde,
wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol® durch den Kauf dieses Produktes geschenkt haben.
Das Produkt wurde Zuverlässigkeits-, Sicherheits- und Qualitätstests unterzogen, die durch Normen und
Vorschriften der Europäischen Union vorgeschrieben werden. Im Falle von jeglichen Fragen wenden Sie sich
bitte an unseren Kunden- und Beratungsservice:
www.extol.eu
servis@madalbal.cz
Hersteller: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Herausgegeben am: 27. 11. 2017
Technische Spezifikationen
Bestellnummer
Messbereich
Mindestauflösung
1)
Messgenauigkeit
Verwendbare Messeinheiten
Funktion Kontinuierliche Messung
Funktion Flächenmessung
Funktion Volumenmessung
Funktion Messung nach dem Satz des Pythagoras
Funktion Addition und Subtraktion
Max. Anzahl von Speicherwerten
Automatische Hintergrundbeleuchtung vom Display
Signalton beim Betätigen der Tasten
Stativgewinde (an der Geräteunterseite)
Schutz
Laser-Klasse
Laserwellenlänge und -leistung
Automatische Abschaltung vom Laserstrahl
Automatische Abschaltung
Lagertemperatur
Arbeitstemperatur
Feuchtigkeit bei Lagerung
Batterie
2)
Betriebslebensdauer der Batterie
Gewicht (inkl. Batterie)
Abmessungen
1)
Die Messungenauigkeit erhöht sich um ± 0,25 mm im Bereich der gemessenen Entfernung von 10-25
m. Bei einer Entfernung von über 25 m erhöht sich die Ungenauigkeit um weitere ± 0,25 mm. Intensiver
Sonnenschein, transparente Werkstoffe (reines Wasser und farbloses Glas), geringes Reflexionsvermögen
der Messfläche, oder große Temperaturunterschiede können die Messgenauigkeit negativ beeinflussen.
Bei einer hohen Temperatur der Messfläche kann die Ungenauigkeit ± 1,5-2 mm betragen.
2)
Die Lebensdauer der Batterien ist von deren Qualität, Lagerbedingungen/Betriebsbedingungen des
Gerätes und Einsatzdauer des Gerätes abhängig.
DE
8820042/8820043
0,05-40 m (Modell 8820042)
0,05-80 m (Modell 8820043)
1 mm
± 1,5 mm bis 10 m
m/in/ft
ja; Min/Max-Wert; Mittelwert
ja
ja
ja, 4 Berechnungsfunktionen
ja
100
ja
ja
1/4" (6 mm)
IP54
2
635 nm, <1 mW
20 Sek
150 Sek
-10 °C – 45 °C
0 °C – 40 °C
Relative Luftfeuchtigkeit 80 %
2× Batterie AAA 1,5 V
8 000 Messungen im Modus einer Messung
128 g
118 × 54 × 26,5 mm
20
Sicherheitsanweisungen
und Hinweise
•
Lesen Sie vor der Anwendung dieses Gerätes
die Sicherheits- und Bedienungsanweisungen.
y Lesen Sie vor dem Gebrauch alle in dieser Anleitung
angeführten Gebrauchsanweisungen und
Sicherheitsvorschriften. Unsachgemäßer Gebrauch
ohne Einhaltung der in dieser Anleitung angeführ-
ten Anweisungen kann eine Beschädigung des
Gerätes, falsche Messergebnisse oder Verletzungen
des Anwenders zur Folge haben.
y Dieses Gerät darf keinesfalls zerlegt oder repariert
werden. Bei Laserstrahlsendern dürfen keine
unbefugte Modifikationenoder Änderungen der
Leistung vorgenommen werden. Lagern Sie dieses
Gerät außerhalb der Reichweite von Kindern und
verhindern Sie seinen Gebrauch durch jegliche
unbefugten Personen und Kinder.
y Das Zielen mit dem Laserstrahl in Augen oder
andere Körperteile ist strengstens untersagt. Das
Zielen mit dem Laserstrahl auf jegliche Flächen
mit starker Reflexion ist nicht gestattet. Der Strahl
kann reflektiert werden und in Augen von Personen
gelangen. Verfolgen Sie den Laserstrahl mit keinen
optischen Geräten, z. B. mit einem Fernglas.
y Auf Grund von Interferenzen der elektromagneti-
schen Strahlung und anderer Geräte und Anlagen
verwenden Sie bitte dieses Gerät nicht in einem
Flugzeug oder in der Nähe medizinischer Geräte.
Verwenden Sie es nicht in explosionsgefährdeter
oder brennbarer Atmosphäre.
y Zielen Sie mit dem Laserstrahl nicht auf leicht
entflammbare Werksotffe und Flüssigkeiten.
Einlegen der Batterien /
Display / Tasten
EINLEGEN UND AUSTAUSCH DER
BATTERIEN
y Nehmen Sie den Deckel des Batteriefaches auf
der Geräterückseite herunter und legen Sie die
21
Batterien so ein, dass ihre richtige Polarität einge-
halten wird. Danach schließen Sie den Deckel des
Batteriefaches wieder.
y In diesem Gerät können nur Batterien vom Typ
AAA mit Spannung von 1,5 V verwendet werden.
y Sollten Sie das Gerät für längere Zeit nicht ver-
wenden wollen, nehmen Sie die Batterien heraus,
um Korrosion zu vermeiden.
DISPLAY
Maximum
Eingeschalteter Laser
Position vom Referenzpunkt
Ladezustandsanzeige der Batterien
Speichern
Hilfs-
Zeile vom
Display
Einheiten
Minimum
Hauptzeile vom Display
Fläche
Volumen
Satz des Pythagoras
TASTEN
Flächen- und Volumen messung
Addieren
Laser einschalten
Taste zur Wahl
der Einheiten
Messung
nach dem
Satz des
Pythagoras
Subtrahieren
Speichern/Lesen
Hintergrundbeleuchtung
ein/aus
Ausschalten/Entfernen
Schalter vom Referenzpunkt
DE
