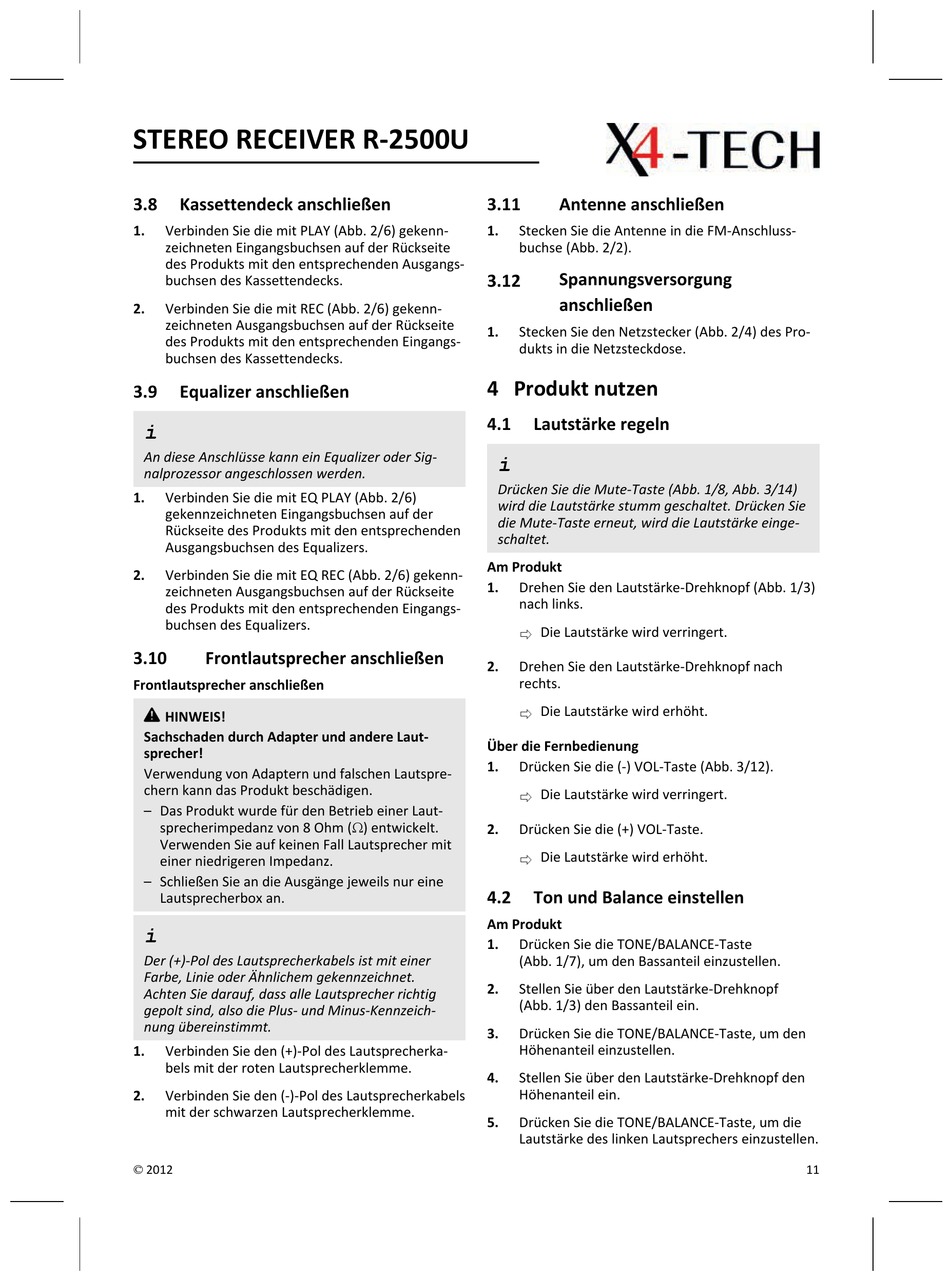

STEREO RECEIVER R-2500U
3.8 Kassettendeck anschließen
1. Verbinden Sie die mit PLAY (Abb. 2/6) gekenn‐
zeichneten Eingangsbuchsen auf der Rückseite
des Produkts mit den entsprechenden Ausgangs‐
buchsen des Kassettendecks.
2. Verbinden Sie die mit REC (Abb. 2/6) gekenn‐
zeichneten Ausgangsbuchsen auf der Rückseite
des Produkts mit den entsprechenden Eingangs‐
buchsen des Kassettendecks.
3.9 Equalizer anschließen
i
An diese Anschlüsse kann ein Equalizer oder Sig‐
nalprozessor angeschlossen werden.
1. Verbinden Sie die mit EQ PLAY (Abb. 2/6)
gekennzeichneten Eingangsbuchsen auf der
Rückseite des Produkts mit den entsprechenden
Ausgangsbuchsen des Equalizers.
2. Verbinden Sie die mit EQ REC (Abb. 2/6) gekenn‐
zeichneten Ausgangsbuchsen auf der Rückseite
des Produkts mit den entsprechenden Eingangs‐
buchsen des Equalizers.
3.10 Frontlautsprecher anschließen
Frontlautsprecher anschließen
L HINWEIS!
Sachschaden durch Adapter und andere Laut-
sprecher!
Verwendung von Adaptern und falschen Lautspre‐
chern kann das Produkt beschädigen.
– Das Produkt wurde für den Betrieb einer Laut‐
sprecherimpedanz von 8 Ohm (Ω) entwickelt.
Verwenden Sie auf keinen Fall Lautsprecher mit
einer niedrigeren Impedanz.
– Schließen Sie an die Ausgänge jeweils nur eine
Lautsprecherbox an.
i
Der (+)‐Pol des Lautsprecherkabels ist mit einer
Farbe, Linie oder Ähnlichem gekennzeichnet.
Achten Sie darauf, dass alle Lautsprecher richtig
gepolt sind, also die Plus‐ und Minus‐Kennzeich‐
nung übereinstimmt.
1. Verbinden Sie den (+)‐Pol des Lautsprecherka‐
bels mit der roten Lautsprecherklemme.
2. Verbinden Sie den (‐)‐Pol des Lautsprecherkabels
mit der schwarzen Lautsprecherklemme.
© 2012
3.11 Antenne anschließen
1. Stecken Sie die Antenne in die FM‐Anschluss‐
buchse (Abb. 2/2).
Spannungsversorgung
3.12
anschließen
1. Stecken Sie den Netzstecker (Abb. 2/4) des Pro‐
dukts in die Netzsteckdose.

4 Produkt nutzen

4.1 Lautstärke regeln
i
Drücken Sie die Mute‐Taste (Abb. 1/8, Abb. 3/14)
wird die Lautstärke stumm geschaltet. Drücken Sie
die Mute‐Taste erneut, wird die Lautstärke einge‐
schaltet.
Am Produkt
1. Drehen Sie den Lautstärke‐Drehknopf (Abb. 1/3)
nach links.
ð Die Lautstärke wird verringert.
2. Drehen Sie den Lautstärke‐Drehknopf nach
rechts.
ð Die Lautstärke wird erhöht.
Über die Fernbedienung
1. Drücken Sie die (‐) VOL‐Taste (Abb. 3/12).
ð Die Lautstärke wird verringert.
2. Drücken Sie die (+) VOL‐Taste.
ð Die Lautstärke wird erhöht.
4.2

Ton und Balance einstellen

Am Produkt
1. Drücken Sie die TONE/BALANCE‐Taste
(Abb. 1/7), um den Bassanteil einzustellen.
2. Stellen Sie über den Lautstärke‐Drehknopf
(Abb. 1/3) den Bassanteil ein.
3. Drücken Sie die TONE/BALANCE‐Taste, um den
Höhenanteil einzustellen.
4. Stellen Sie über den Lautstärke‐Drehknopf den
Höhenanteil ein.
5. Drücken Sie die TONE/BALANCE‐Taste, um die
Lautstärke des linken Lautsprechers einzustellen.
11
