Portabler DVB-T-Receiver
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für X4-TECH X-cept mini

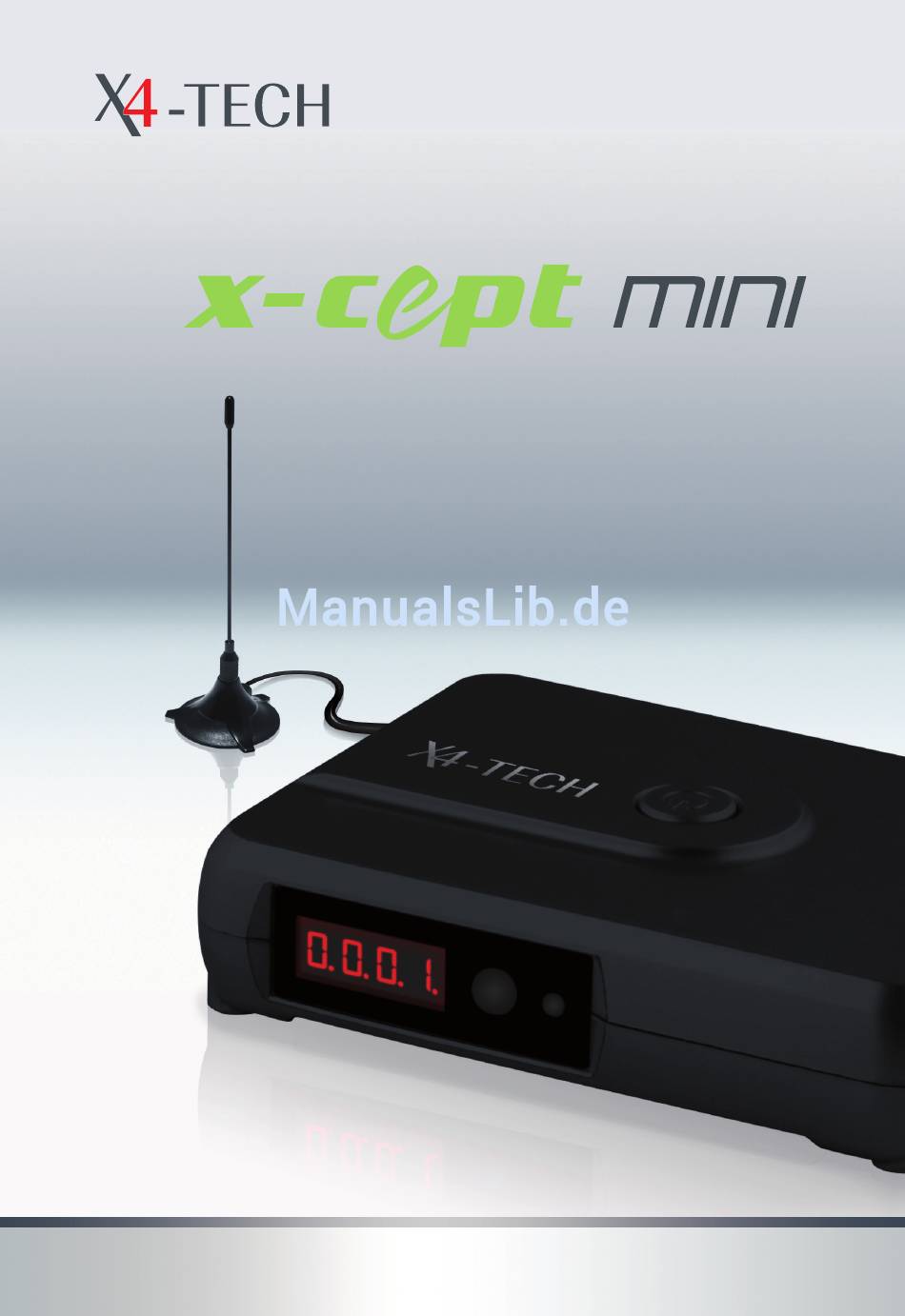

  • Seite 1 Portabler DVB-T-Receiver Bedienungsanleitung...
  • Seite 2 Inhalt 5 Kapitel 1 Bestimmungsgemäße Verwendung 25 Kapitel 9 Untertitel Kapitel 2 Sicherheitshinweise 26 Kapitel 10 Elektronische Programmzeitschrift (EPG) 7 Wartung, Reinigung und Entsorgung 27 Kapitel 11 Die Antenne 9 Kapitel 3 Das Gerät 28 Kapitel 12 Problembehandlung 9 Der Receiver 30 Kapitel 13 Produkteigenschaften 10 Die Fernbedienung 30 Technische Daten Kapitel 4 Stromversorgung 30 Lieferumfang 12 Netzstromversorgung 31 Kapitel 14 Service 12...
  • Seite 3: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Sehr geehrter Kunde, Der X4-TECH X-Cept Mini ist ein mobiles Empfangsgerät zum Emp- fang des terrestrischen Digitalfernsehens DVB-T. Es ist vollständig vielen Dank, dass Sie sich für den X-Cept Mini von X4-TECH entschie- fernbedienbar und funktioniert mit allen gängigen mobilen und den haben. Diese Bedienungsanleitung gibt Ihnen einen Überblick nichtmobilen Fernsehgeräten. über die Funktionen sowie die Pflege-, Reinigungs- und Sicherheits- hinweise dieses Multimedia-Produkts. Nehmen Sie sich etwas Zeit, lesen Sie die Anleitung in Ruhe durch und beachten Sie bitte auch die Sicherheitshinweise des Gerätes. Sollten Sie trotzdem einmal Fragen oder Anregungen zu diesem Produkt haben, wenden Sie sich bitte an Ihren Fachhändler.
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung › Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tro- verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden pischem Klima. übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Si- › Knicken Sie die Kabel nicht, stellen Sie keine Gegenstände darauf cherheitshinweise verursacht werden, übernehmen wir keine Haf- ab. tung. › Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige könnte für Kinder zu einem gefährlichen Spielzeug werden. Umbauen und/oder Verändern des Produkts nicht gestattet. Außer- dem erlischt dadurch die Garantie/Gewährleistung. Wartung, Reinigung und Entsorgung › Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet.
  • Seite 5: Das Gerät

    Das Gerät Der Receiver 1. Taste zum Einschalten aus dem StandBy - Betrieb 2. Infrarotsensor 3. Digitalanzeige 1. Taste zum Einschalten aus dem Stand-by-Betrieb 4. Antennenanschluss 5. Stromversorgung 2. Infrarotsensor 6. Audio / Video - Ausgang 3. Digitalanzeige 4. Antennenanschluss C) Die Fernbedienung 5. Stromversorgung 6. Audio/Video-Ausgang Kapitel 2 Sicherheitshinweise Kapitel 3 Das Gerät...
  • Seite 6: Die Fernbedienung

    Die Fernbedienung 5. MENU-Taste: Aufrufen des Hauptmenüs 6. TV/Radio: Wechsel zwischen TV- und Radiomodus 7. Funktionstasten Rot/Grün/Gelb Rot: Favoritentaste Grün: Videotext Gelb: Untertitel 8. EXIT-Taste: Verlassen des Menüs/Untermenüs 9. OK-Taste: Bestätigung/Auswahl 10. Audio-Taste 11. Guide-Taste: Elektronische Programmzeitschrift 12. Ton-Aus-Taste 13. Info-Taste: Zeigt Ihnen den aktuellen Sender sowie die Empfangsqualität an. 14. Sender-Zurück-Taste: Wechselt zum vorherigen Sender zurück NUMMER 10 gibt es nicht mehr!!!!!!!!!!!!!!!!!!!!!!!!!!!! ****DIE NUMMER 10 gibt es nicht mehr!!!!!!!!!!!!!!!!!!!!!!!!!!!! 12=>11 u.s.w. Bitte Grafisch entsprechend bearbeiten ****DIE NUMMER 10 gibt es nicht mehr!!!!!!!!!!!!!!!!!!!!!!!!!!!! ****DIE NUMMER 10 gibt es nicht mehr!!!!!!!!!!!!!!!!!!!!!!!!!!!! 11= >10 12=>11 u.s.w.
  • Seite 7: Stromversorgung

    Die Ausgangsspannung des Netzadapters beträgt 12 V DC. matisch ein, das Display zeigt: Der X-Cept Mini startet nun die Betriebssoftware. Der Bootvorgang Der X-Cept Mini startet nun die Betriebssoftware. Der Bootvorgang ist abgeschlossen, wenn auf dem Display ist abgeschlossen, wenn auf dem Display 4.1 Verbinden Sie das Gerät mit dem Netzstecker und dann Stromversorgung über den Zigarettenanzünder...
  • Seite 8: Bedienung

    4.1 Verbinden Sie das Gerät mit dem Netzstecker und dann den Netzstecker mit Ihrer Haushaltssteckdose. Das Gerät schaltet sich automatisch ein, das Display zeigt: Der X-Cept Mini startet nun die Betriebssoftware. Der Bootvorgang ist abgeschlossen, wenn auf dem Display Einstellen der Lautstärke und Lautlosfunktion Das Hauptmenü...
  • Seite 9 mehr benötigt. Wählen Sie Aktive Antenne aus und bestätigen Sie mit der Taste OK. Sie können nun mit den Tasten ►und◄ Zur Auswahl im Hauptmenü stehen die Untermenüpunkte: zwischen Eingeschaltet und Ausgeschaltet wählen und mit der Taste OK bestätigen. 1. Installation "  Diverse Einstellungen 2. Kanalsuche "  Suchlauf nach Kanälen 3. Kanalverwaltung "  Verwaltung der Kanäle Installation Wählen Sie im Hauptmenü mit den Tasten „Å ...
  • Seite 10: Kanalsuche

    Kanalsuche Sie treffen mit den Tasten „ Å  “ und „ Ç“ eine Auswahl (alternativ auch durch Drücken einer Nummer im Ziffernblock), mit „OK“ erfolgt die Bestätigung. Wählen Sie im Hauptmenü mit den Tasten „ Å  “ und „ Ç“ „ Kanalsuche“ aus und bestätigen Sie mit der Taste „ OK“. 1. Ortszeit Eingabe der Ortszeit Der automatische Sendersuchlauf Hinweis: 1. Wählen Sie im Hauptmenü (Drücken der Taste „ MENU“) den Menü- In Deutschland wird die Grundeinstellung „ GMT + 1“ verwendet. punkt „ Kanalsuche “aus und bestätigen Sie dies mit der Taste „ OK“. . Display-Einstellungen 2. Wählen Sie Ihre Länderzone aus. Im Fall „...
  • Seite 11: Kanalverwaltung

    Die Programme lassen sich nach einem automatischen Suchlauf be- quem im Untermenü „Kanalverwaltung“ verschieben oder löschen. Wählen Sie „ Sendersuchlauf“ manuell aus und bestätigen Sie mit der Taste „ OK“. Nun können Sie die Sender manuell einstellen. Kanalverwaltung Wählen Sie im Hauptmenü mit den Tasten „Å  “ und „Ç“ „Kanalver- waltung“ aus und bestätigen Sie mit der Taste „ OK“. Nachdem Sie einen Sender ausgewählt haben drücken Sie einer der Nummerntasten um eine Aktion auszuwählen: Wählen Sie nun aus, ob Sie Radioprogramme oder TV-Programme Taste Nummer Aktion verwalten möchten. Auslassen (Wenn Sie ein Programm auf „Auslassen“...
  • Seite 12 Favoriten Durch Drücken der roten Funktionstaste „l“ auf der Fernbedienung Verschieben (Verschiebt den Sender auf einen ande- wird die Favoritenliste aufgerufen. Dadurch können die Favoriten, ren Programmplatz.) die Sie unter „Kanalverwaltung“ ausgewählt haben, aufgerufen und Wählen Sie zunächst den Sender mit den Tasten „Å  “ angezeigt werden. Wählen Sie zwischen 6 verschiedenen Favoriten- und „Ç“ aus, der verschoben werden soll und bestä- listen mit den Tasten „Å  “ und „Ç“ aus und bestätigen Sie mit der tigen Sie mit der Taste „OK“. Wählen Sie nun mit den ● Durch Drücken der roten Funktionstaste auf der Fernbedienung Taste „ OK“. Tasten „Å  “ und „Ç“ aus, auf welchen Platz (Zielplatz!) wird die Favoritenliste aufgerufen. Dadurch können Sie die das Programm abgelegt werden soll.
  • Seite 13: Untertitel

    Teletext Untertitel Der Teletext zeigt Ihnen alle wichtigen Informationen (Nachrichten, Drücken Sie die gelbe Funktionstaste auf Ihrer Fernbedienung „l“. Programminformationen) an. Drücken Sie die grüne Funktionstaste Im Anschluss werden Ihnen Untertitel auf dem Bildschirm ange- auf Ihrer Fernbedienung „l“. Im Anschluss wählen Sie „Start Tele- zeigt. text“ aus, um den Teletext aufzurufen. „ Teletext“ startet mit der Seite 100 des TV-Senders. Hinweis: Nur sehr selten und meist bei Spielfilmen wird ein Untertitelsignal Achtung: gesendet. In allen anderen Fällen erscheint auf dem Bildschirm: „ Kei- Nicht alle Sender unterstützen Teletext! ne Untertitel“. Nun können Sie mithilfe der Nummerntasten eine Seite im Teletext aufrufen. Der Teletext wird mit der Taste „ Exit“ verlassen. Kapitel 8 Teletext Kapitel 9 Untertitel...
  • Seite 14: Elektronische Programmzeitschrift (Epg)

    Elektronische Die Antenne Programmzeitschrift (EPG) Der DVB-T-Receiver verfügt über eine elektronische Programmzeit- Die mitgelieferte Magnetfußantenne reicht in den Kerngebieten schrift, die Ihnen das Fernsehen so angenehm und komfortabel wie des digitalen Fernsehens DVB-T (meist Stadtgebiete) völlig aus. möglich gestalten soll. Sie rufen die Programmzeitschrift während Sollten Sie außerhalb eines Kerngebietes des digitalen Fernsehens des normalen Fernsehens durch einfaches Drücken der „Guide“-Tas- wohnen, müssen Sie auf eine Verstärker-Zimmerantenne oder eine te auf. Nun erhalten Sie Informationen über die aktuell laufenden terrestrische Außenantenne ausweichen. Lassen Sie sich dazu im Sendungen aller empfangbaren Sender, Startzeiten, Endzeiten und Fachhandel beraten.
  • Seite 15 Problembehandlung Problem Lösung Prüfen Sie, ob „MUTE“ (Stummschaltung) aktiviert ist. Erhöhen Sie die Lautstärke am Der Receiver reagiert Ziehen Sie das Gerät aus der Steckdose Fernseher und am Receiver. nicht mehr, ist aber und stecken Sie es wieder hinein. angeschaltet und Das Fernsehgerät Die Signalqualität ist zu schlecht (siehe die Kontrolllampe gibt keinen Ton wie- Lösung Nr. 3)./Der Sender gibt keine Pro- leuchtet. der. gramminformationen wieder, probieren Sie einen anderen Sender.
  • Seite 16: Produkteigenschaften

    Technische Daten Bei Fragen wenden Sie sich an unsere Service-Hotline: Hotline: (0 53 02) 8 06-450 › Stromversorgung: 12 Volt/6 Watt Adresse: x-services.eu gmbh › Dekodierung Video: MPEG-2 MP@ML Serviceabteilung X4-TECH › Dekodierung Audio: MPEG-1 Layer I und II Brackestraße 3 · 38159 Vechelde/Germany › Empfangsfrequenzen: VHF/UHF › Bandbreite: 6/7/8 MHz Informationen und Updates unter: http://www.x4-tech.de › Datenstrom: ISO/IEC13818 › Datenmenge: 2 – 8k Modus › Der Inhalt dieser Bedienungsanleitung kann ohne vorhergehende › Ausgänge: FBAS,L,R Ankündigung geändert werden. › Alle genannten Marken sind Eigentum von X4-TECH oder der jewei- ligen Rechtsinhaber. › X4-TECH übernimmt keine Gewähr für die Richtigkeit der Inhalte Lieferumfang dieser Bedienungsanleitung. › DVB-T-Receiver X4-TECH „ X-Cept Mini“ © 2008 X4-TECH Alle Rechte vorbehalten. › Fernbedienung › Magnetfußantenne › Netzteil 230 V AC/12 V DC Hersteller › 12 V-Kfz-Adapter für Zigarettenanzünder x-peer.de GmbH · Brackestraße 3 · D-38159 Vechelde Telefon (0 53 02) 8 06-400 · Telefax (0 53 02) 8 06-499 › AV-Anschlusskabel Internet: www.x-peer.de · E-Mail: info@x-peer.de › Bedienungsanleitung (Deutsch, Englisch) Kapitel 13 Produkteigenschaften Kapitel 14 Service...
  • Seite 17 Version 1.0 – 7/2008 www.x4-tech.de...
