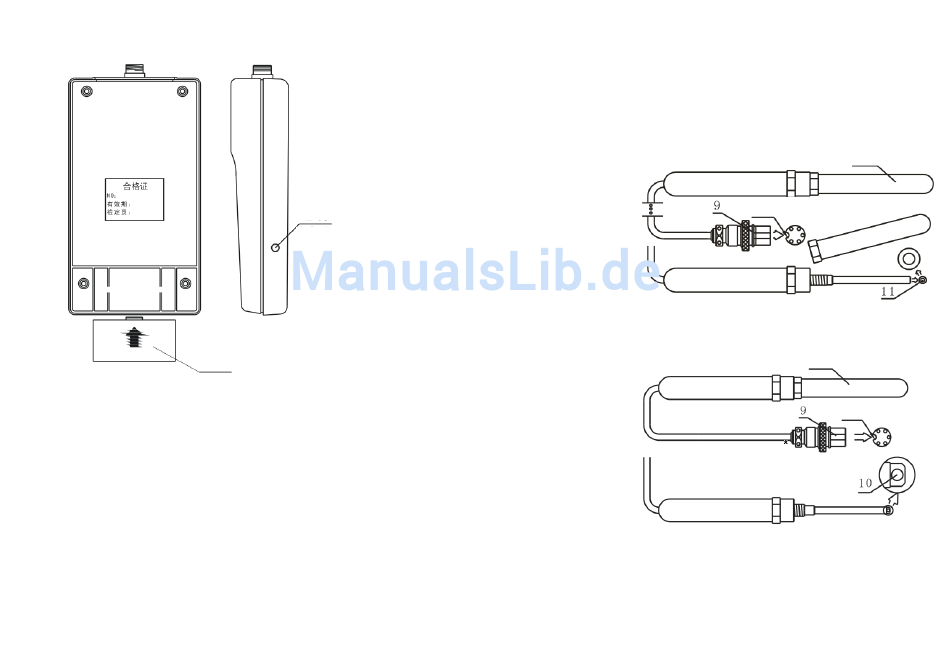

Rückplatte
Batterien-Decker
1) Steckdose: um die Hallsonde mit dem Messgerät zu verbinden
2) LCD Anzeige: um die Feldstärke und Polrichtung anzuzeigen ("N"
Nordpol, "S" Südpol) und ~AC Mudus Markierung usw.
3) Spitzenwerthalt: um den Spitzenwert anzuzeigen und beizubehalten
4) AC/DC Modus: um zwischen der Messung von AC oder DC
Magnetfeldern zu wählen.
5) Stromschalter: um das Messgerät ein- und auszuschalten
6) Einheitsauswahl: um die Mess- und Anzeigeneinheit auszuwählen
(Gauss oder mT)
7) Null- und Spitzenwertrückeinstellung: um den Messwert und den
Spitzenwert zurückzustellen.
8) Messbereichswahl: um den Messbereich auszuwählen 0-200mT
oder 0-2000mT
9) Stecker der Hallsonde: Verbinden der Hallsonde mit dem Gerät.
Strom
Steckerbuchse
7
10) Kreismarkierung: die Seite mit dieser Markierung ist die messende
Seite der Hallsonde. Sie sollten diese Seite benutzen, um die
Oberfläche des Magnetfeldes von Permanentmagneten zu messen.
Diese Seite sollte senkrecht zum Magnetfeld positioniert werden.
Hallsensoren/Sonden
Quersonde
Axialsonde
9: Stecker der Hallsonde
11: Messkontaktposition
8
Schutzrohr
Konkav
Schutzrohr
Konkav
10: Kreismarkierung
