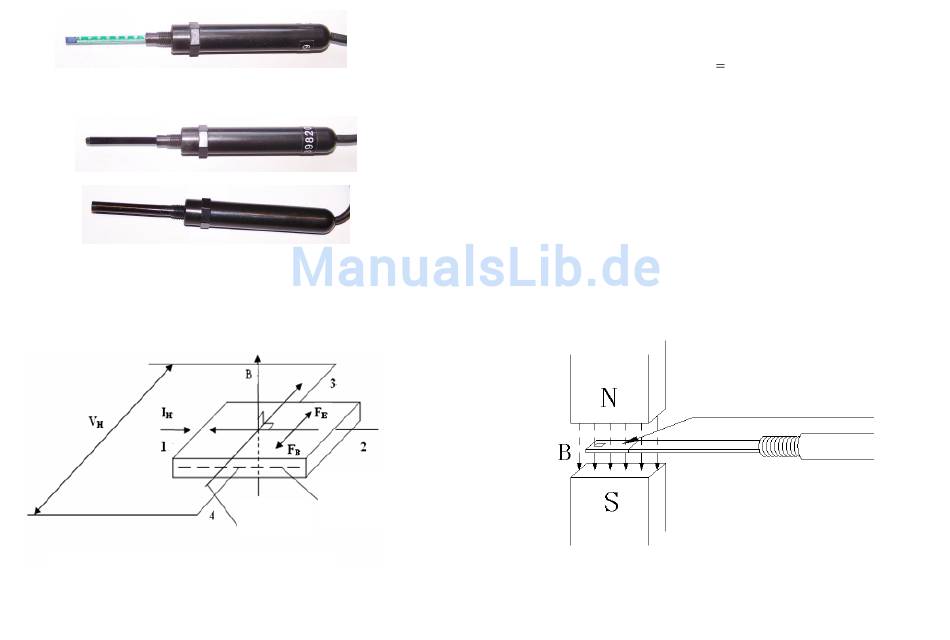

4. Spezielle Sonden
CYTP-T15A: Quersonde 1.5 x 4 x 40mm
CYAP-D60A: Axialsonde Ø6 x 40mm
5. Messprinzip
Der Gauss-/Teslameter arbeitet mit einem Halleffekt Sensor/Sonde. Es
gibt zwei Arten von Hallsonden: Quer- und Axialsonden, die für
verschiedene Magnetisierungsrichtungen verwendet werden.
Halleffekt und seine elektrischen Kenngrößen
Entsprechend dem Halleffekt kann eine Spannung in rechtwinkeliger
Richtung zur Stromrichtung gemessen werden, wenn ein Leiter oder
Elektrische
Ladung
Senkrecht
3
Halbleiter mit einem Stromfluss senkrecht zur Magnetfeldrichtung
herangeführt wird. Die Hallspannung kann wie folgt berechnet werden:
V
H
Wo:
V
:
Hallspannung in Volt
H
B:
Der gemessene Bereich in Gauss
k
:
Empfindlichkeit des Elements in Volt/Gauss
H
I:
Bias Betriebsstrom in Ampere
Der ursprüngliche Nutzen dieser Entdeckung war für die Klassifikation
von chemischen Proben. Die Entwicklung der Indiumarsenmetall-
halbleitermittel in den fünfziger Jahren führte zu den ersten nützlichen
Instrumenten des Halleffekts. Mit Halleffektsensoren war es möglich die
DC oder statische Magnetfelder mit der erforderlichen Bewegung des
Sensors zu messen.
6. Messverfahren
Die Magnetstrahlen des zu messenden Magnetfeldes sollten senkrecht
durch das Halleffektelement der Halleffektsonde laufen.
Der Fühler des Hallsensors
sollte senkrecht zum Magnetfeld
positioniert werden.
Messung eines Magnetfeldes
in einem Zwischenraum oder
Spalt.
Setzen Sie die konkave Seite, also die Seite mit dem kleinen
Kreiszeichen auf der Sonde, vorsichtig auf den zu messenden Magneten
oder den zu messenden Punkt eines Magnetfeldes.
4
k
I
B
H
H
