BEDIENUNGSANLEITUNG
1.3. Bezeichnung
Das Typenschild finden Sie auf dem Gehäuse des Reglers. Überprüfen Sie, ob die beschriebenen Eigenschaften mit Ihrem
Auftrag übereinstimmen. Die folgenden Bedienelemente finden Sie auf der Frontseite des Datenloggers.
1.4. Bezeichnung der Tasten auf der Vorderseite des Anzeigers
Programmtaste (P)
Rücktaste (R)
Auf-Taste
Ab- Taste
1.5. Regler Anschlüsse

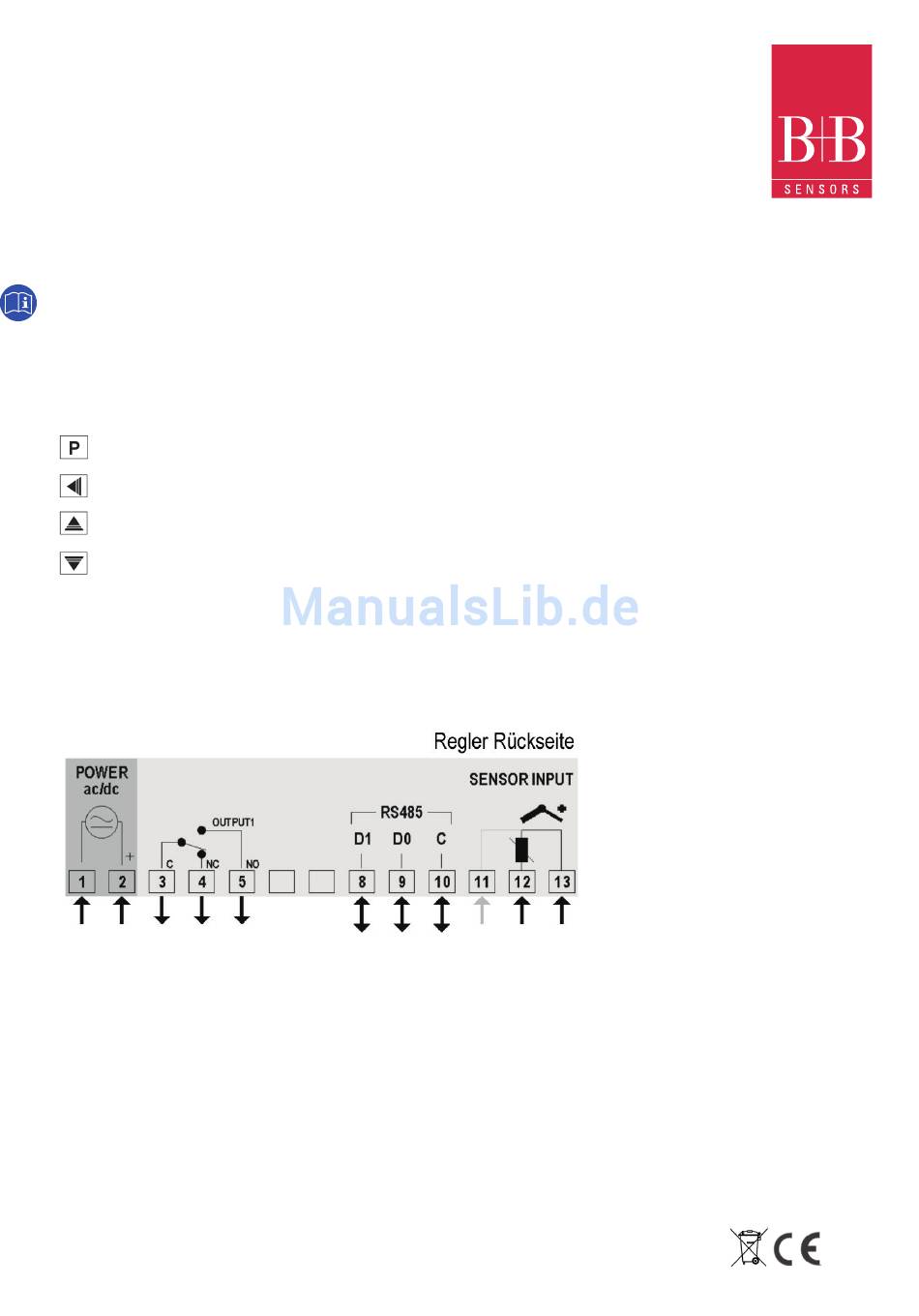

Die nachfolgende Abbildung zeigt die Verbindungen der Sensoren, Netzverbindungen und Ausgänge.
Pt1000 mit 3-Leiteranschluss: Die Anschlüsse 11, 12 und 13 müssen den identischen Kabelwiderstand
aufweisen. Bei 2-Leiteranschluss müssen die Anschlüsse 11 und 12 überbrückt werden.
Technische Änderungen vorbehalten
0141 0315-15 29.06.2016
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
08 / 15
