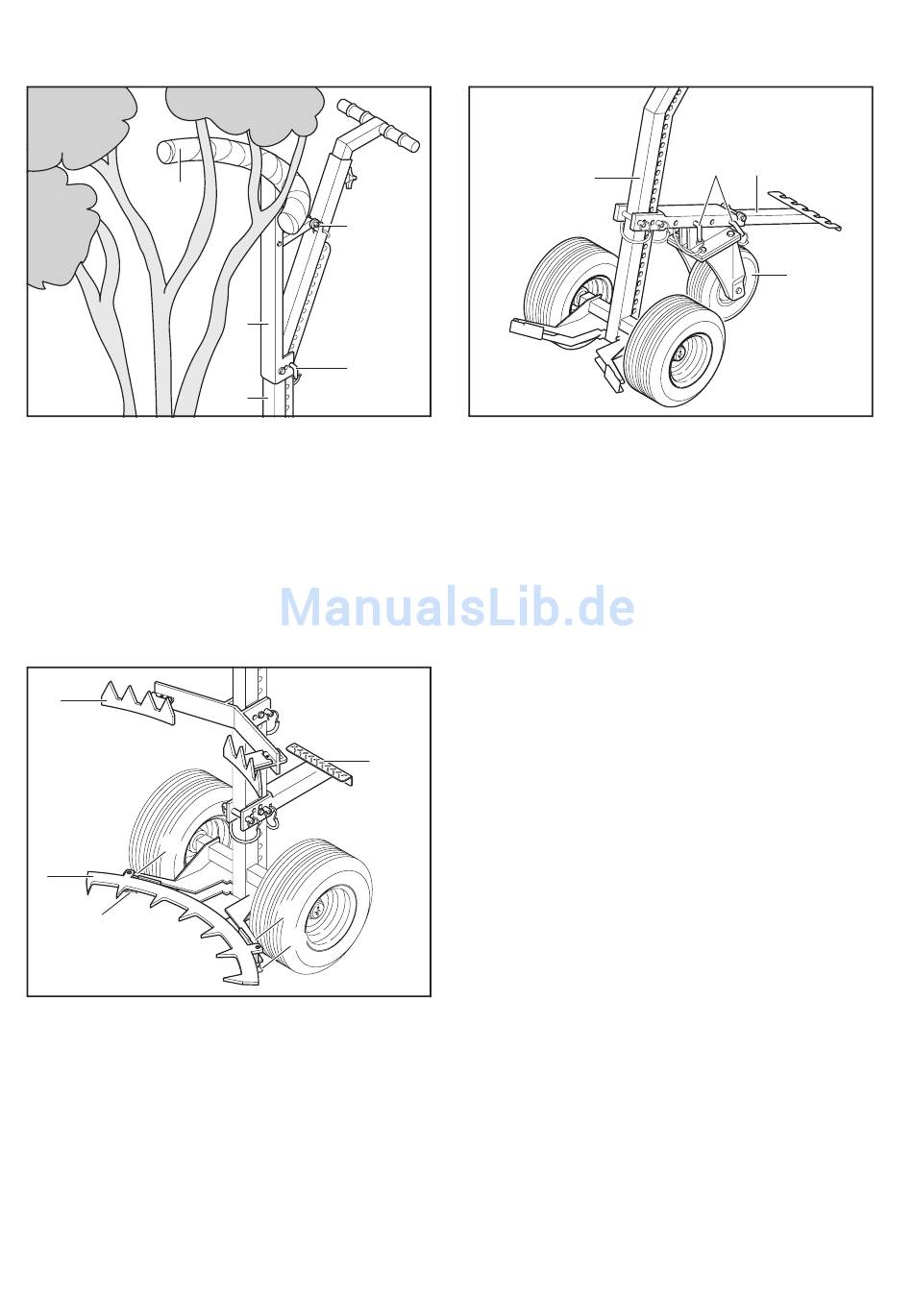

Asthalter

4
1. Asthalter (1) mit Bolzen (2) an Transportkarre (3) mon-
tieren.
2. Damit die Rinde nicht beschädigt wird, Halter (4) ausrei-
chend mit Jutetuch umwickeln.
4.3.3. Stechzähne
Die Stechzähne sind zum Transportieren von Baum-
stämmen und Ballen geeignet. Sie können nur in Verbin-
dung mit einem Untergreifer verwendet werden der zur Be-
festigung des Schnellspanngurtes dient.
1
4
3
5
1. Untergreifer (1) und Fußtritt (2) montieren, siehe
Seite 6.
2. Stechzähne (3) in Aufnahme (4) montieren und mit
Splinte (5) sichern.
2
1
2
3
M+P-27A-0025
2
4
5
M+P-27A-0059
4.3.4. Fußtritt (abklappbar) mit Stützrad
4
1. Stützrad (1) im gewünschten Abstand an Fußtritt (2) mit
Bolzen (3) sichern.
2. Fußtritt (2) an Transportkarre (4) montieren.
3 2
1
7
Transportkarre
