Mit Pflanztrogheber

1
2
9
8

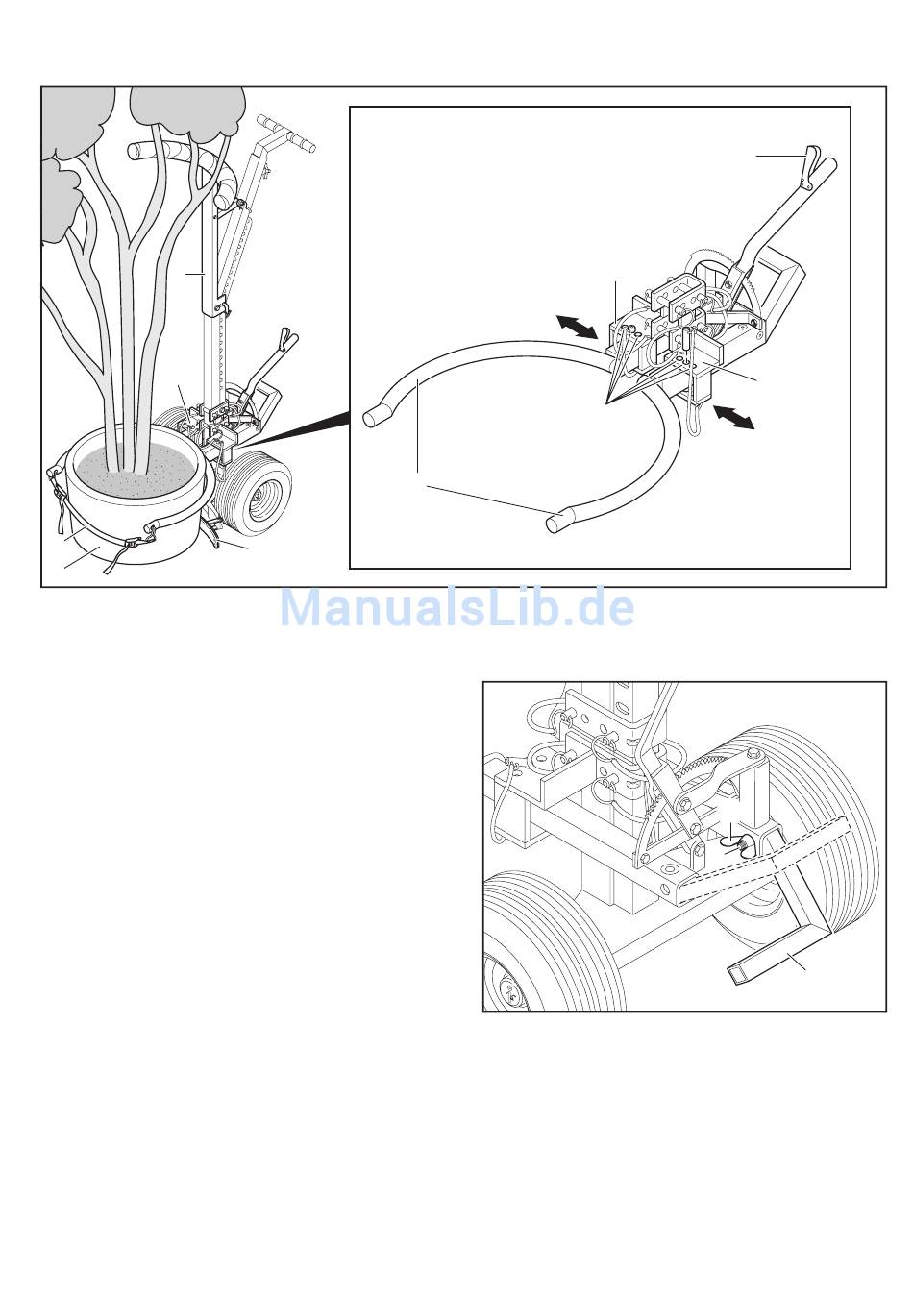

1. Asthalter (1), Pflanztrogheber (2) und Stützbacken (3)
montieren, siehe Seite 6.
2. Je nach Größe des Gefäßes Greifer (4) bis 700 mm oder
bis 1000 mm Durchmesser auswählen, siehe Seite 3.
3. Greifer (4) in Aufnahmen (6) einsetzen und je nach be-
nötigtem Abstand mit den Bolzen in entsprechenden
Löcher (5) sichern.
4. Bei Pflanztrogheber mit Winde, Pflanztrogheber auf be-
nötigte Höhe heben oder senken, siehe Seite 8.
5. Hebel (7) zum Öffnen der Greifer (4) drücken und
Gefäß (8) fest einspannen.
6. Gefäß (8) mit Schnellspanngurt (9) sichern.
10
Transportkarre
4
3
6
5
Fußtritt drehen
Wird der Pflanztrogheber aufgrund der Gefäßgröße weit
unten montiert, kann der Fußtritt umgesteckt werden.
Fußtritt (1) umstecken und mit Schraube (2) und Mutter (3)
festschrauben.
7
6
M+P-27A-0026
3
2
1
M+P-27A-0027
