4.3.5. Winde für Pflanztrogheber
Die Winde dient zum Heben und Senken des Pflanztrog-
hebers an der Transportkarre TK 1 und TK 2.
1. Pflanztrogheber montieren, siehe Seite 6.
3

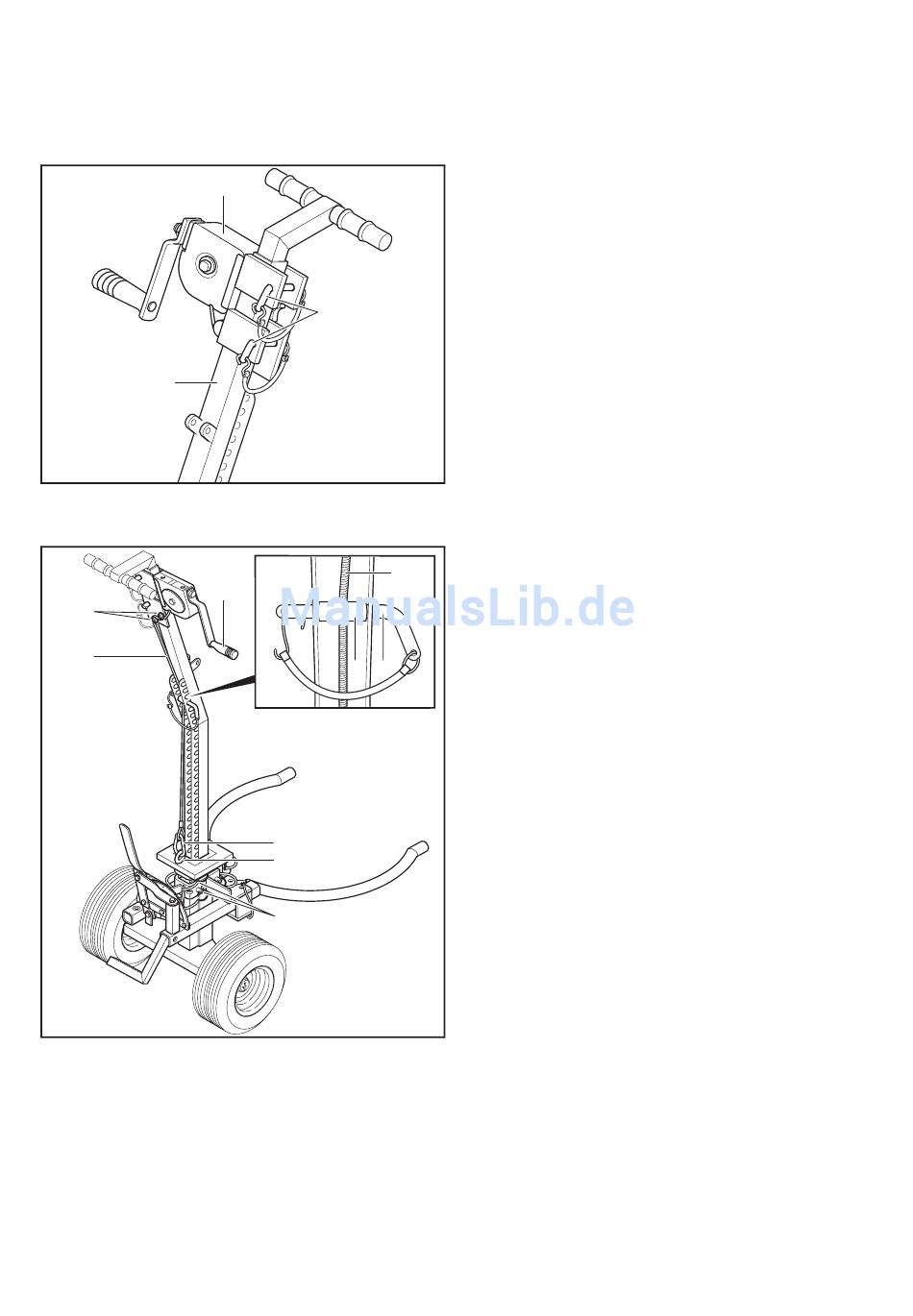

2. Winde (1) mit Bolzen (2) an Transportkarre (3) mon-
tieren.
5
4
3. Seil (4) um Führungsrollen (5) legen und mit
Karabinerhaken (6) in Pflanztrogheber (7) einhängen.
4. Seil (4) mit Hülse (8) und Bolzen (9) an der Säule um-
lenken.
5. Pflanztrogheber (7) so weit anheben, das Bolzen (10)
leichtgängig herauszuziehen sind.
6. Transportkarre (3) neigen, Pflanztrogheber (7) mit
Winde (11) heben oder senken und mit Bolzen (10)
wieder sichern.
8
Transportkarre
1
2
M+P-27A-0050
11
8 9
6
7
10
M+P-27A-0051
4
