4. MONTAGE

4.1.

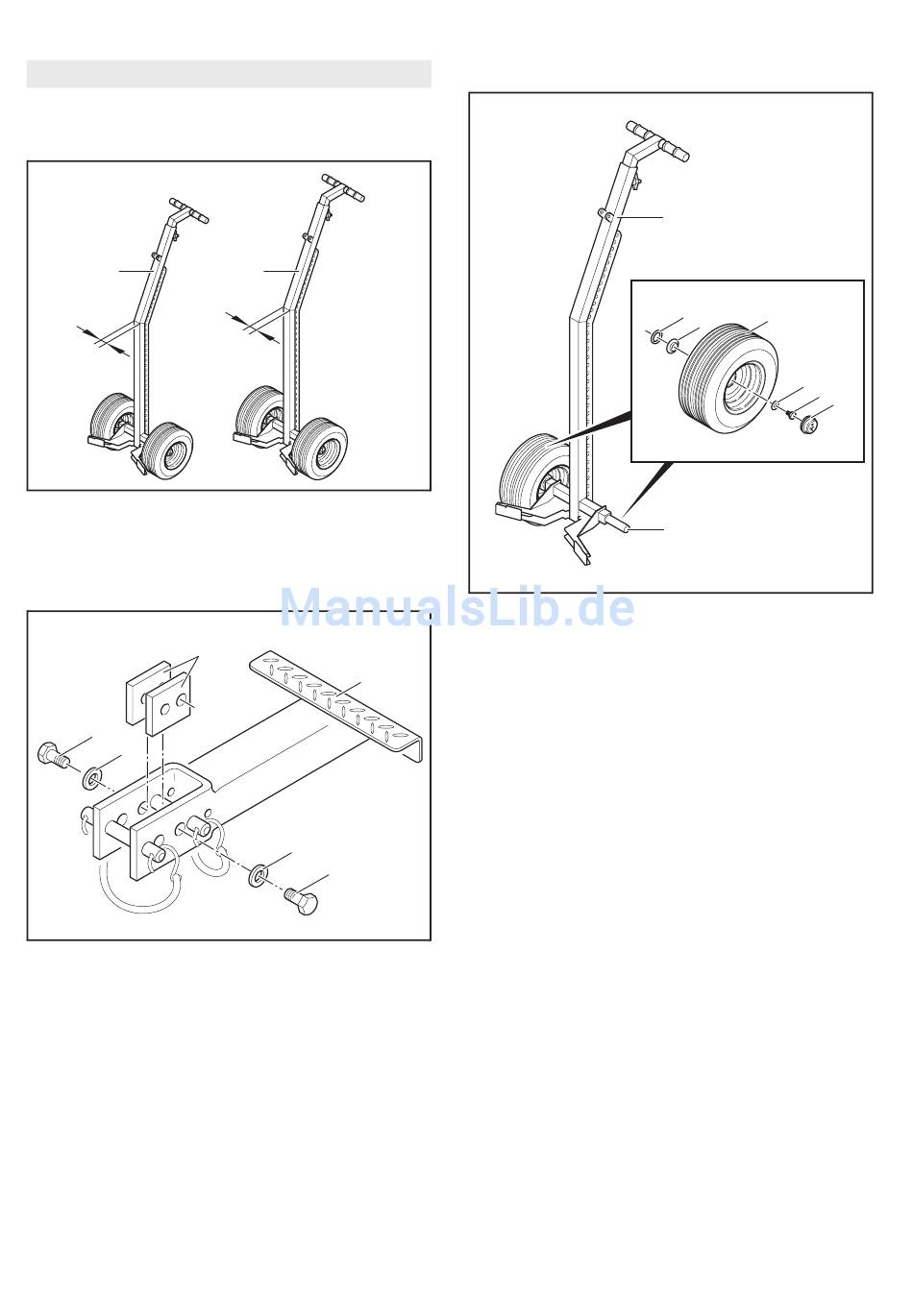

DISTANZSCHEIBEN MONTIEREN

1
A
1 Transportkarre TK 1
2 Transportkarre TK 2
A 35 mm
B 50 mm
6
5
3 Anbaugerät (z.B. Fußtritt)
4 Distanzscheiben
5 Unterlegscheiben
6 Schrauben
Alle Anbaugeräte (3) sind für die Transportkarre TK 2 (2)
konzipiert. Beim Anbau der Anbaugeräte (3) an Transport-
karre TK 1 (1) Distanzscheiben (4) in gezeigter Reihenfolge
montieren.
2
B
M+P-27A-0017
4
3
5
6
M+P-27A-0018
4.2. RÄDER MONTIEREN
1 Transportkarre
2 Radnabe
3 Unterlegscheibe
4 Distanzscheibe
5 Rad
6 Unterlegscheibe
7 Radschraube
8 Schutzkappe
1. Radnabe (2) reinigen und mit Fett schmieren.
2. Rad (5) in gezeigter Reihenfolge montieren.
3. Reifendruck kontrollieren (1,9 bar) und ggf. auffüllen.
1
3 4
5
6
7
8
2
M+P-27A-0019
Transportkarre
