4.3. ANBAUGERÄTE MONTIEREN
Verletzungsgefahr:
Beim Montieren der Anbaugeräte Transportkarre
gegen Umkippen sichern, sonst kann es zu Verlet-
zungen oder Beschädigungen kommen.
Folgende Anbaugeräte sind höhenverstellbar:
• Untergreifer
• Fußtritt
• Fußtritt (abklappbar)
• Fußtritt (abklappbar) mit Stützrad
• Klemmbacken
• Pflanztrogheber
• Asthalter
•

Stammhalter

Folgende Anbaugeräte sind nicht höhenverstellbar:
• Kran
• Zaunabroller
• Transportschaufel mit Transportschaufelgitter
• Transportgabel mit Stapelgitter
• Stechzähne

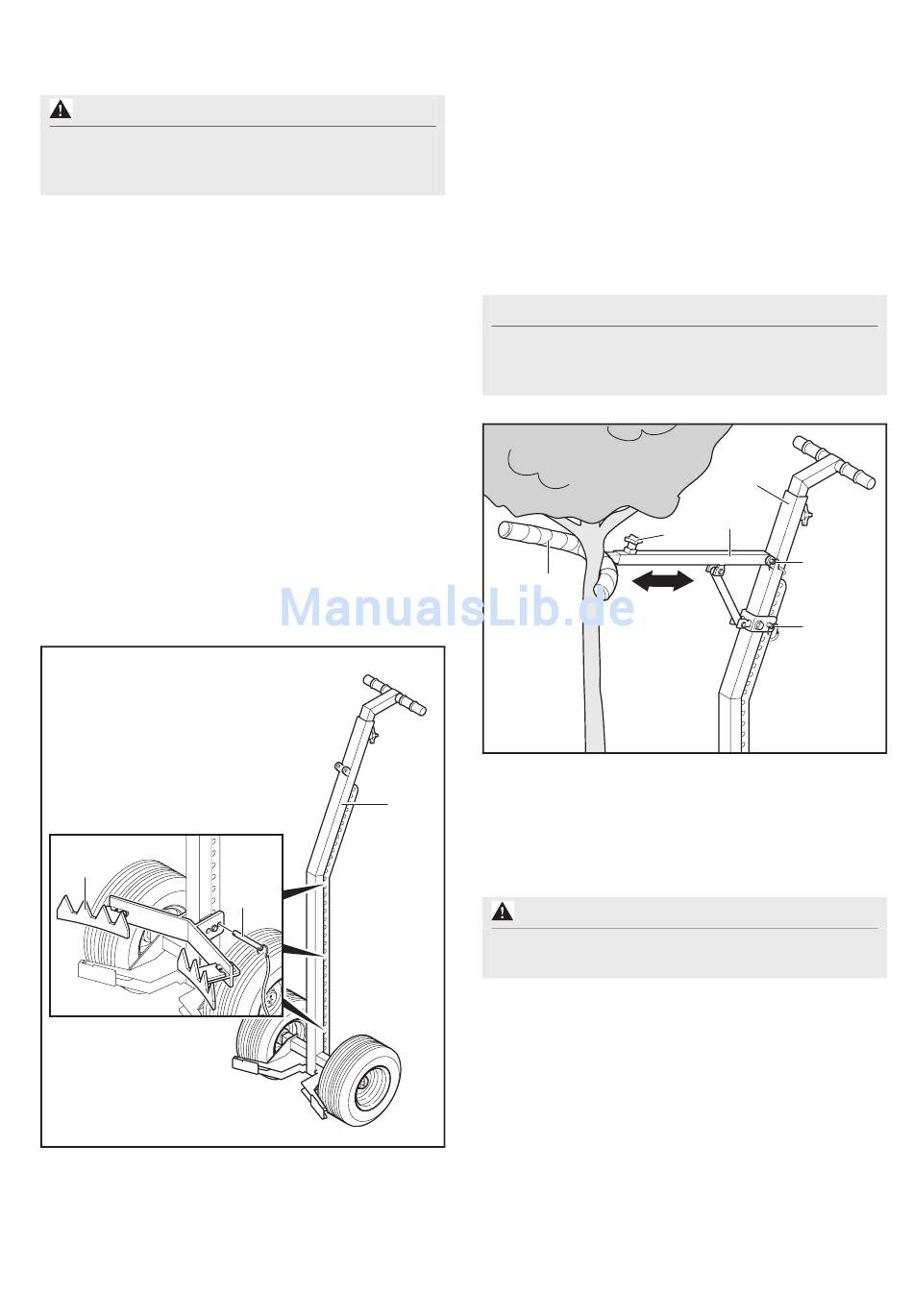

Das An- und Abbauen aller Anbaugeräte erfolgt sinngemäß.
2
1 Transportkarre
2 Anbaugerät (z.B. Untergreifer)
3 Bolzen
6
Transportkarre
1
3
M+P-27A-0021
Anbauen
Anbaugerät (2) auf gewünschter Höhe an
Transportkarre (1) mit Bolzen (3) sichern.
Abbauen
1. Bolzen (3) herausnehmen.
2. Anbaugerät (2) von der Transportkarre (1) abnehmen.
4.3.1. Stammhalter
Hinweis:
In Verbindung mit dem Untergreifer muss bei hochstäm-
migen Pflanzen der Stamm- oder Asthalter verwendet
werden.
5
1. Stammhalter (1) mit Bolzen (2) an Transportkarre (3)
montieren.
2. Schraube (4) lösen und Halter (5) so ausrichten, dass
Pflanze in gewünschter Position steht.
3. Schraube (4) festschrauben.
Verletzungsgefahr:
Schraube (4) immer festschrauben, sonst kann es
zu Verletzungen kommen.
4. Damit die Rinde nicht beschädigt wird, Halter (5) ausrei-
chend mit Jutetuch umwickeln.
3
1
4
2
2
M+P-27A-0024
