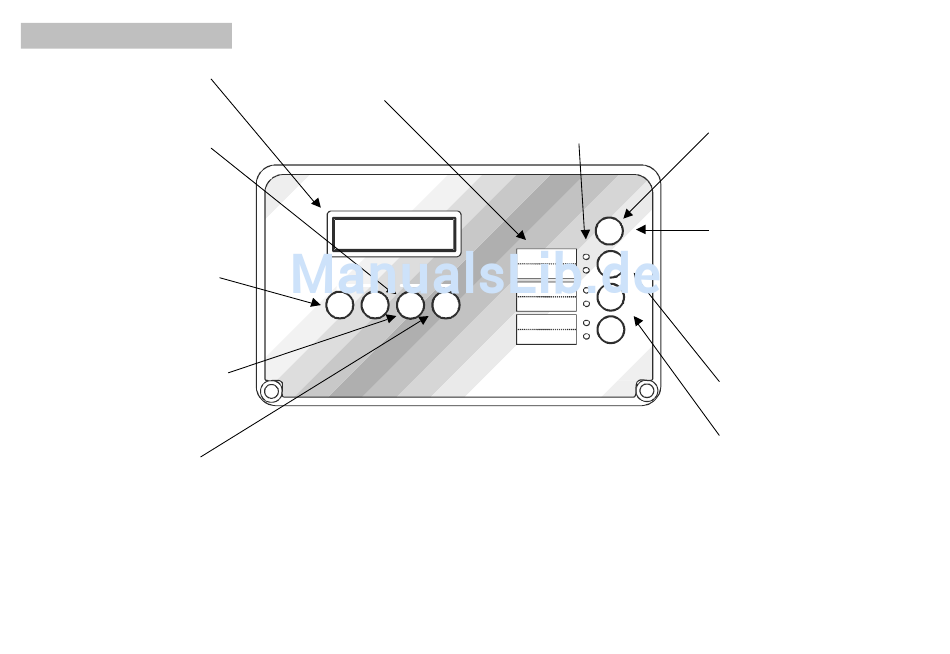

Alles auf einen Blick

Anzeige
Allgemeine
Einstellungen
Durch Halten der "P" Taste und
gleichzeitigem Drücken der "+"
oder "-" Taste werden der Reihe
nach alle allgemeinen
Einstellungen angezeigt.
Temperaturen
Durch Drücken der "+" oder der "-"
Taste werden der Reihe nach alle
aktuellen Temperaturen angezeigt.
Einstellungen an den
Ausgängen – Ebene 1
Durch Halten der "P" Taste und
drücken des jeweiligen Ausganges
werden die jeweiligen
Ausgangsparameter der Ebene 1
angezeigt.
Einstellungen ändern
Durch Halten von "Ä" und
gleichzeitigem Drücken der "+" oder
"-" Taste werden die eingestellten
Parameter höher oder niedriger
gestellt.
Beschriftungsfelder
zum Aufreiben der Aufkleber
Steuerung SH 3
Temp1 (F1): 22°C
Temp2 (F2): 45°C
Bild Prog Ändern
-
+ P Ä
Einstellungen an den Ausgängen – Ebene 2
Durch Halten der "P" Taste, der "F" Taste und gleichzeitigem Drücken des
jeweiligen Ausganges werden die jeweiligen Ausgangsparameter der Ebene 2
angezeigt.
Blättern in den Ausgangseinstellungen
Vorwärts: "+" Rückwärts: "-"
Verlassen der Ausgangseinstellungen
Halten von "P" und gleichzeitigem Drücken des jeweiligen Ausganges
Ausgangs - Leuchtdioden
grün leuchtet: Automatikbetrieb
grün leuchtet nicht: Handbetrieb
gelb leuchtet: Ausgang ein
gelb leuchtet nicht: Ausgang aus
F
Auto
1
Ausg
Auto
2
Ausg
Auto
3
Ausg
Pumpen - Laufzeiten
Durch halten der "F" Taste
und gleichzeitigem Drücken
einer Ausgangs - Taste wird
die Pumpenlaufzeit seit der
letzten Rücksetzung
angezeigt.
Rücksetzen: "F" + "1-8" + "-"
Bewegen des Cursors
Durch Halten der "F" Taste und
gleichzeitigem Drücken von "+"
bewegen Sie den Cursor um eine
Stelle nach rechts, durch drücken
von "-" eine Stelle nach links
Ausgangs - Tasten
Ausgänge (Pumpe/Ventil)
schalten
Durch Festhalten der "Ä" Taste
(Ändern) und gleichzeitigem Drücken
des jeweiligen Ausganges kann in die
nächste Betriebsart gewechselt
werden.
z.B. von AUTOMATIK- in HAND-
AUS-BETRIEB, VON HAND-AUS-
in HAND-EIN-BETRIEB,
.....
Seite 3
