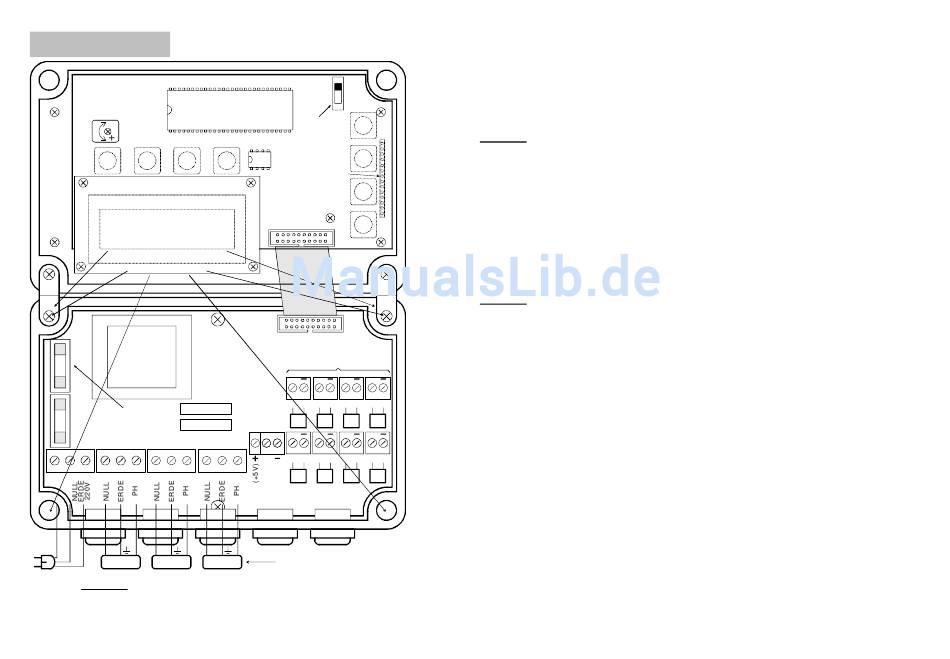

Anschlußplan
WP...schreibgeschützt, PR...Programmieren möglich
Display-
Kontrast
-
+
-
P
Display
Scharniere mit Schrauben
für Montage entfernen!
Montagelöcher
Anschluß-
Trafo
Sicherung
Sicherung
Ausgänge
Elektronik
F2A/250V
T32mA/250V
Netz
Ausg1
Ausg2
Ausg3
Netz
N
P
N
P
N
Ausg.1
Ausg.2
Ausg.3
Die Ausgänge sind bis max. 300W belastbar!
ACHTUNG: Sicherung ist für 400W
Gesamtbelastung ausgelegt!
Alle Netz- und Pumpenleitungen müssen
zugentlastet angeschlossen werden.
WP
PR
CPU
Programm-
3
Schalter
EEPROM
2
Uhrzeit-
Ä
Modul-Stecker
CPU-
1
Platine
DFZTT
F
System-Stecker
2
20
1
19
Oberteil
Gehäuse-Deckel
2
20
1
19
System-Stecker
Fühlerklemmen
Platine
DFAN
F5
F6
F7
F8
Fühler
F5
F6
F7
F8
F1
F2
F3
F4
In
F1
F2
F3
F4
Fühler
Fühler
Fühler
P
Pumpe
oder
Ventil
Bei Anschluß der Steuerung an das Netz
sind die Anschlußbestimmungen des
örtlichen EVU´s einzuhalten!
.
Ausgänge:
Die Optotriac - Ausgänge sind bis
ca. 300 Watt belastbar.
Achtung: Die Sicherung ist für ca.
400 Watt Gesamtbelastung
ausgelegt!
Druckabhängig drehzahlgeregelte
Pumpen dürfen nicht direkt auf die
Triac-Ausgänge geschaltet werden!
(230V-Relais zwischenschalten!)
Alle Netz- und Pumpenleitungen
müssen zugentlastet angeschlossen
werden!
Achtung: Vor Arbeiten an der
Steuerung Netz abschalten!
Beim Anschluss der Steuerung
an das Netz sind die
Anschlussbestimmungen des
örtlichen EVU's einzuhalten !
Seite 18
