Die Automation 615BPR besteht aus einem Aluminiumbalken
mit Rückstrahlern und einem im Kataphorese-Verfahren
behandelten Stahlpfosten mit Polyester-Lackierung, der den
hydraulischen Antrieb und das elektronische Steuergerät
enthält.
Der Antrieb, der für die Bewegung des Balkens sorgt, besteht
aus einem Hydraulikaggregat und einem doppeltwirkenden
Zylinder.
Das System ist mit einer verstellbaren Drehmomentbegrenzung
ausgerüstet sowie mit einer Vorrichtung, die Stopp und
Verriegelung des Balkens in jeder beliebigen Position
gewährleistet, und mit einer praktischen manuellen
Entriegelungsvorrichtung, die bei Stromausfall oder
Betriebsstörungen bedient werden kann.
Der Balken und die entsprechende Ausgleichsfeder müssen
unter Bezugnahme auf die Preisliste bestellt werden.
Die Automation 615BRP wurde für die Zufahrtskontrolle
entwickelt und hergestellt. Jede davon abweichende
Verwendung ist als unzweckmäßig zu betrachten.
1 BESCHREIBUNG UND TECHNISCHE DATEN
Abb. 1
Fundamentplatte
Pfosten für die Schranke
elektronisches Steuergerät
Notentriegelung
Schrauben zur
Drehmomentregelung
doppeltwirkender Kolben
Endanschlagsschraube
Mutter M12 Zugklemmung

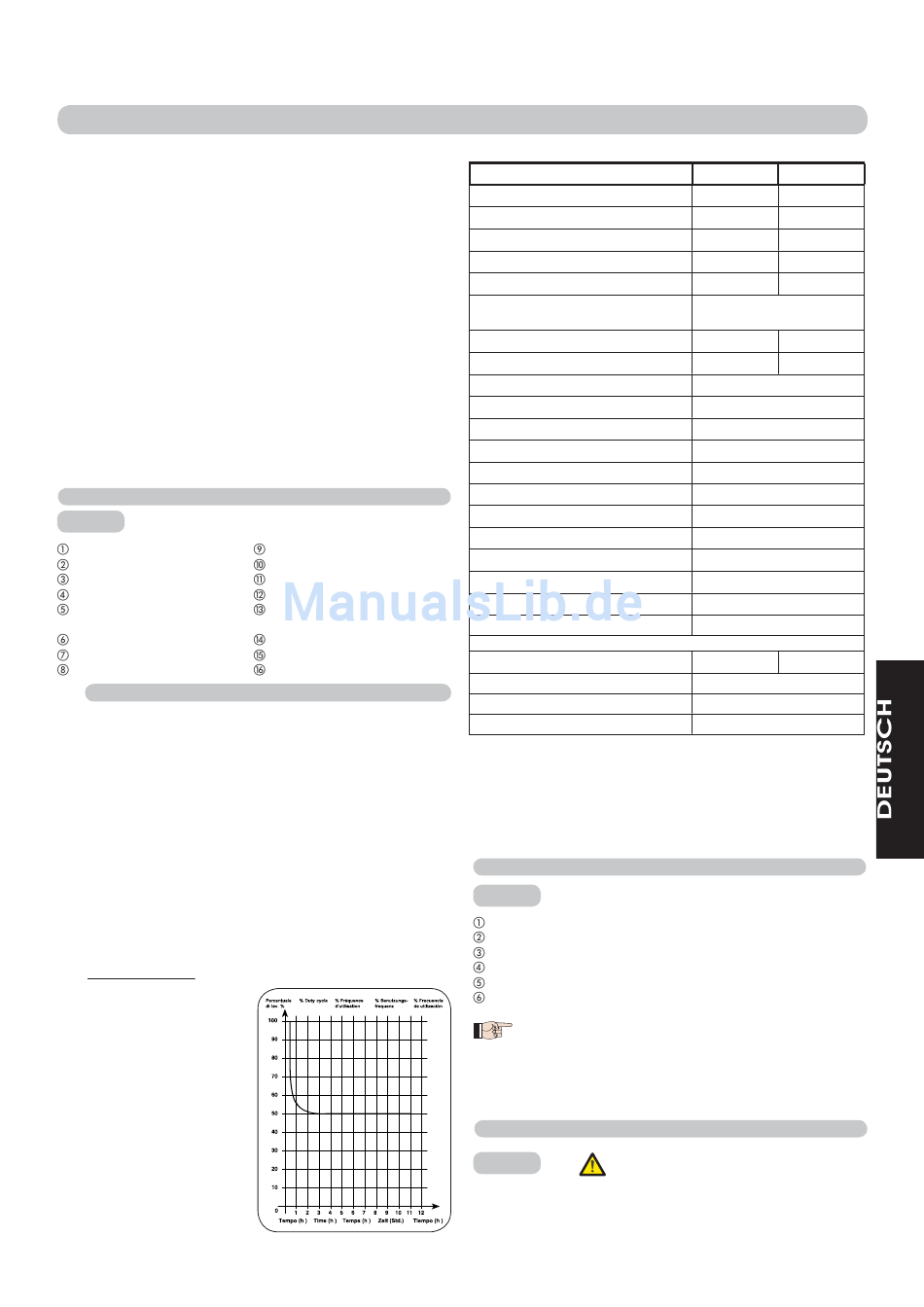

1.1 KURVE DER MAX. EINSATZHÄUFIGKEIT
Anhand der Kurve kann die Zeit der max. Arbeit (T) in Funktion der
Einsatzhäufigkeit (F) bestimmt werden.
Beispielsweise kann die Automation 615BPR bei einer Einsatzhäufigkeit
von 50% ununterbrochen betrieben werden.
Zur Gewährleistung eines guten Betriebs sollte die Schranke im
Bereich unterhalb der Kurve betrieben werden.
Wichtig: Die Kurve muss bei einer Temperatur von 20 ° C erfasst
werden. Die direkte Sonneneinstrahlung kann zu einer bis zu 20%
igen Verringerung der Betriebshäufigkeit führen.
Berechnung der Betriebshäufigkeit
Es handelt sich hierbei um den Prozentsatz der effektiven Betriebszeit
(Öffnen + Schließen) verglichen mit der Gesamtzeit des Zyklus (Öffnen
+ Schließen + Stillstandzeit).
Die Formel dazu ist:
Ta + Tc
%F =
X 100
Ta + Tc + Tp + Ti
:
wobei
Ta = Öffnungszeit
Tc = Schließzeit
Tp = Pausenzeit
Ti = I n t e r v a l l
z w i s c h e n
einem vollständigen
Z y k l u s
u n d
d e m
nächsten.
AUTOMATION 615BPR
Kippvorrichtung
Öleinfüllstopfen
Entlüftungsschraube
Ausgleichsfeder
Zugelement zur Regelung
der Feder
Hydraulikaggregat
Endschaltersensoren
Endschaltermagnete
10
Tab. 1 - Technische Daten "Schranke 615BPR"
SCHRANKENMODELL "RAPIDA"
Max. Länge des Balkens (m)
Max. Öffnungszeit (Sek.)
Winkelgeschwindigkeit (Rad/Sek.)
Durchsatz der Pumpe (l/min)
Max. Drehmoment (Nm)
Arten von Balken
Einsatzhäufigkeit (bei 20°C)
Max. Anzahl Aufeinanderfolgenden Zyklen (bei 0°C)
Versorgung
Aufgenommene Leistung W)
Ölsorte
Ölmenge (Kg)
Temperaturschutz Wicklung
Drehmomentregelung
Temperatur am Aufstellungsort
Schutzbehandlung des Gehäuses
Lackierung des Gehäuses
Schutzart
Gewicht (Kg)
Abmessungen des Pfostens (LxHxT) (mm)
Technische Daten Elektromotor
Drehzahl/Min
Leistung (W)
Aufgenommene Stromstärke (A)
Versorgung
2. ELEKTRISCHE EINRICHTUNGEN (Standardanlage)
Abb. 2
Antrieb 615BPR
Fotozellen
Schlüsselschalter
Blinkleuchte
Empfänger
Loop Detector
1) für die Verlegung der Kabel entsprechende Rohre
und/oder Schläuche verwenden
2) D i e A n s c h l u s s ka b e l d e r Z u b e h ö r t e i l e m i t
Niederspannung sind stets von den Versorgungskabeln
230V zu trennen. Um elektrische Störungen zu
vermeiden, getrennte Ummantelungen verwenden.
3 ABMESSUNGEN
Abb. 3
3
615BPR STD
615BPR RAP
5
2,5
5,7
2,9
0.28
0,54
1.5
3
400
300
rechteckig / rechteckig
Knickbalken Hecke / Rund
50%
40%
220
340
230V~ (+6 -10 %) 50Hz
220
FAAC HP OIL
0,9
120° C
Bypass-Ventile (standardmäßig)
-40 ÷ +55 °C
im Kataphorese-Verfahren
Polyester RAL 2004
IP 44
34
270 x 1015 x 140
1400
2800
220
1
230V~ (+6 -10 %) 50Hz
Die Positionen sind in mm angegeben.
