• Vorsichtig am Draht ziehen um sicherzustellen, dass er fest eingeklemmt ist.
• Der SMART 2000 arbeitet mit einer Betriebsspannung von 24 VAC +/-15%. Das
Programm, der Tag und die Uhrzeit werden durch eine Batterie gesichert. Bei
Ausfall der 24V-Stromquelle funktioniert das Gerät nicht.
Schritt 4 - Schließen der Abdeckung
• Die Stifte der dekorativen Abdeckung in die Öffnungen der Rückseite einsetzen.
• Die Abdeckung hochhalten und die oberen Scharniere zwischen den beiden
Hälften einsetzen.
• Die Abdeckung nach unten klappen, bis sie einrastet. Dabei werden die
Scharnierstifte gesichert. Die elektrischen Kontaktstifte an der Unterseite
werden dabei in die Klemmleiste eingedrückt.

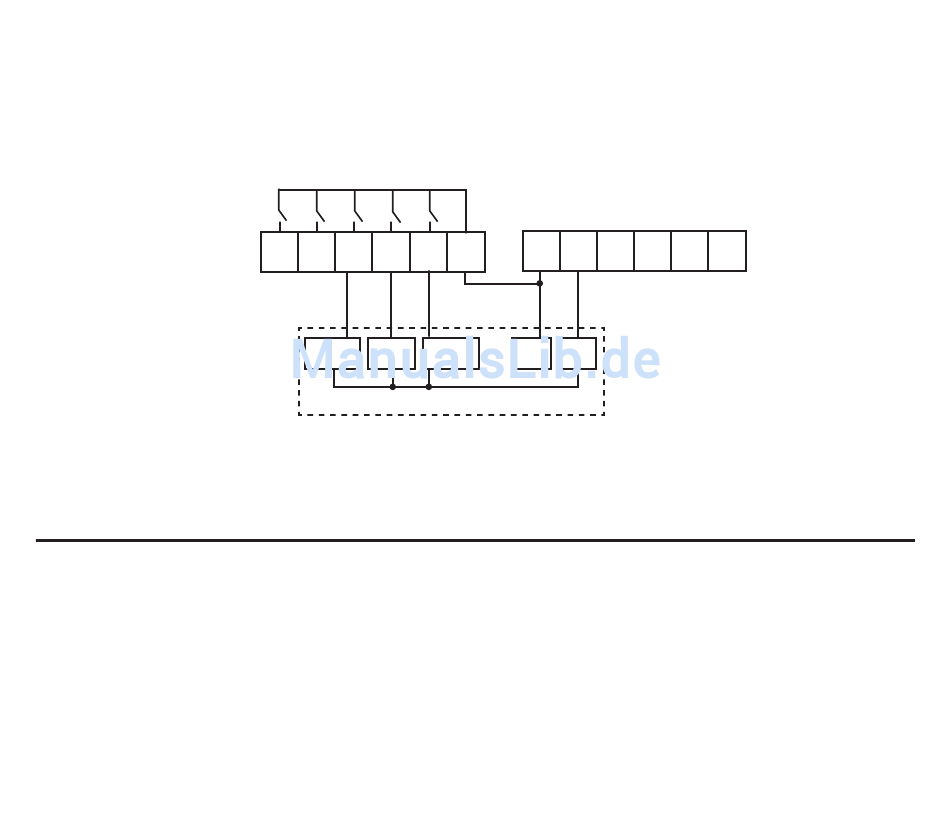

W2 Y2
G2 W1
Y1
G1
G3
Heat
Cool
Fan
(Gebläse)
(Heizen)
(Kühlen)
Ausrüstung
Abb. 4
Relais
24V 24C
B
Com
Werk
Link
R
C
8
A
T
T
