Klemme
Funktion
DI
Digitaler (Schalteingang) für erzwungenes UNBELEGT oder TÜRKLINGEL
WC
Fensterkontakt – Erzwingt SMART 3000 OFF, wenn ein Fenster > fünf
Minuten offen ist (einstellbar)
DS
Türschalter – Überwacht den Zimmerstatus bzgl. der Anwesenheit von
Personen (Belegungserkennung)
PIR
PIR (Bewegungssensor)-Eingang für Belegungserkennung
Der SMART 3000 arbeitet mit einer Betriebsspannung von 24 VAC, deren positive
und neutrale Eingänge für die richtige Funktion des SMART 3000 an die Klemmen R
(positiv) und C (neutral) angeschlossen werden. Die an Klemme R des SMART 3000
anliegenden 24 VAC werden über das 2A-Relais an die Anlage weitergeschaltet.

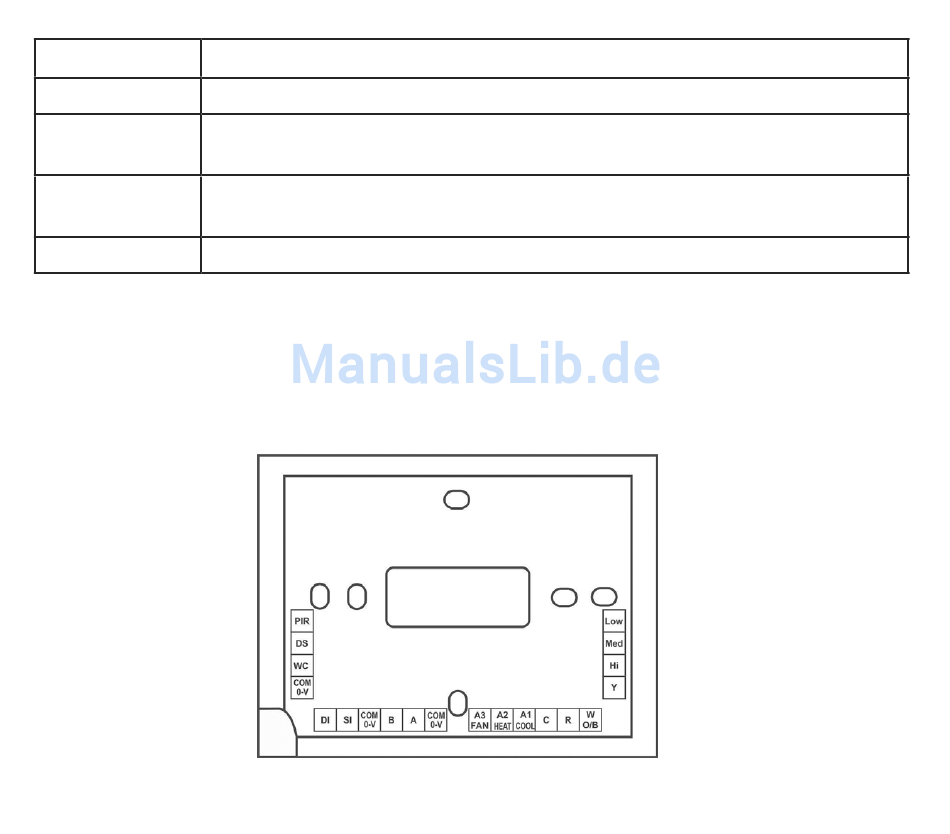

Abb. 4
8
