Watercool HEATKILLER GPU-X2 4870X2 LT Montageanleitung

Montageanleitung
HEATKILLER® GPU-X² 4870X2 LT
Seine einzigartige Bauweise verhilft dem HEATKILLER® GPU-X² 4870X2 LT zu außergewöhnlichen
Leistungen. Eine Kühlperformance, welche sich auf dem Level aktueller High-End CPU-Kühler
bewegt, eine modulare Bauweise sowie hochwertigste Materialien sind die Merkmale der neuen GPU-
X² LT-Serie.
Abmaße (LxBxH)
Gewicht
Material (Boden/Deckel)
Material (Einlage)
Anschlüsse
Temperaturfest bis
Kompatibel zu
Hinweiss: Eine farbige Montageanleitung im PDF-Format finden Sie im Servicebereich unserer
Homepage. ( www.watercool.de )
Achtung: Der Umbau erfolgt auf eigene Gefahr. Das Nichtbeachten der Montageanleitung kann die
Grafikkarte beschädigen. Die Firma Watercool übernimmt keinerlei Haftung bei Beschädigungen an
der Hardware. Bei Unsicherheiten beauftragen Sie einen Fachmann mit dem Umbau, oder nutzen Sie
unseren Umbau-Service.
Durch die Demontage des Originalkühlers verlieren Sie unter Umständen die Herstellergarantie,
kontaktieren Sie bei Unsicherheit den Hersteller der Grafikkarte.
Vorbereitung der Grafikkarte (mit Backplate-Montage)
Entfernen Sie den Originalkühlkörper sowie sämtliche Reste der Wärmeleitpads. Die Senkschrauben
(M2,5x8), die den Originalkühlkörper fixieren, werden für die weitere Montage noch benötigt.

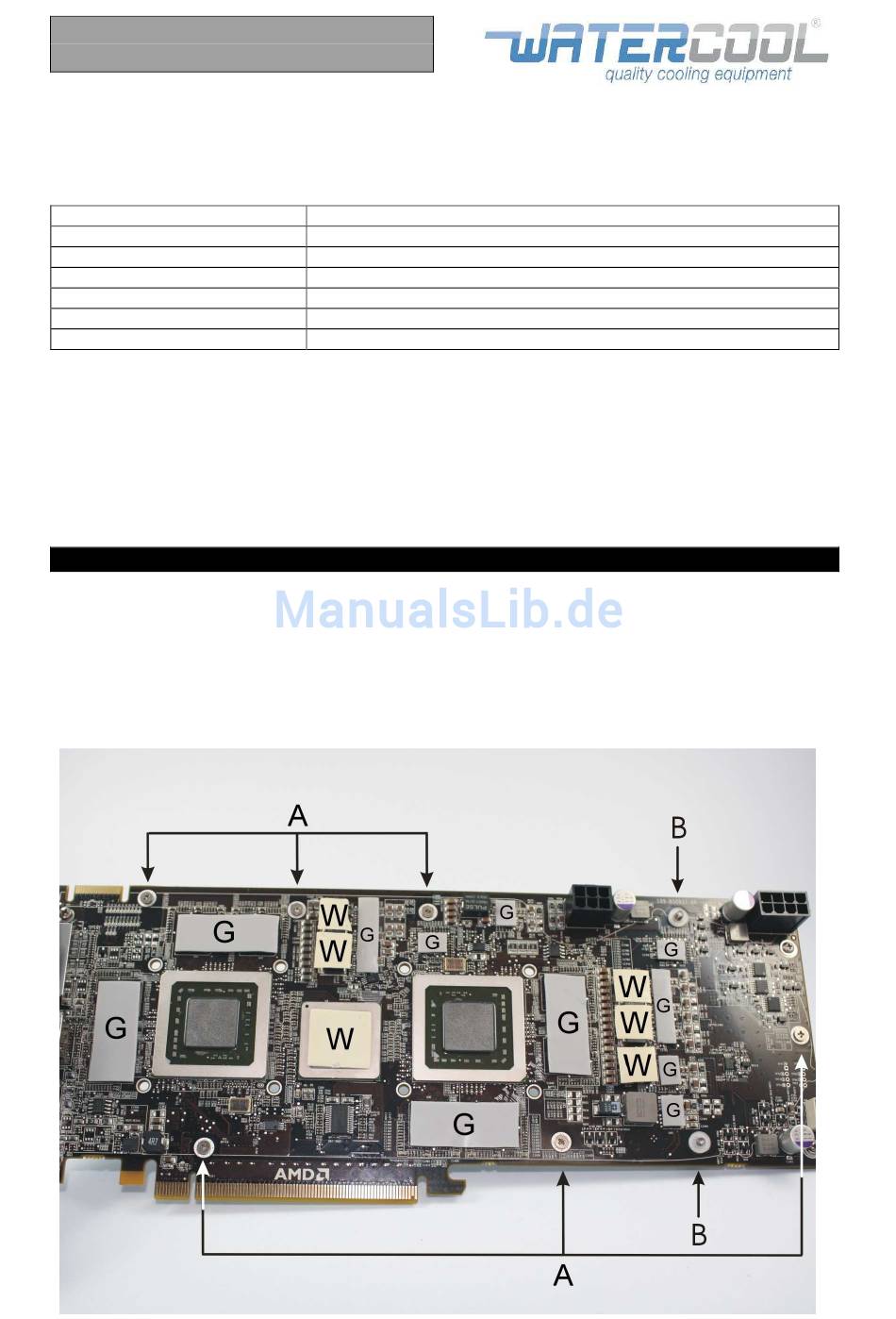

Nachdem der Luftkühler entfernt wurde, werden sechs Senkschrauben (in der Abbildung mit A
gekennzeichnet) von Oben durch die Karte gesteckt und mit den mitgelieferten M2,5 Muttern
verschraubt. Die mit B gekennzeichneten Schrauben (M3x8) werden von der Kartenunterseite her
durch die Karte gesteckt, als Abstandshalter werden dann zwischen Karte und Kühler zwei M3
Unterlegscheiben mit einer Stärke von 1,4mm auf die Schrauben gelegt (extra im Lieferumfang
gekennzeichnet).
206,0 x 116,0 x 17,5mm
700g
CU / POM
Edelstahl
G ¼ Zoll
80° C
ATI RADEON HD 4870X2
