Montageanleitung
HEATKILLER® GPU-X² GTX 285
Seine einzigartige Bauweise verhilft dem HEATKILLER® GPU-X² GTX285 zu außergewöhnlichen
Leistungen. Eine Kühlperformance, welche sich auf dem Level aktueller High-End CPU-Kühler
bewegt, eine modulare Bauweise sowie hochwertigste Materialien sind die Merkmale der neuen GPU-
X²-Serie.
Die Bodenplatte und das Oberteil bestehen aus hochreinem Kupfer. Die Kühlstruktur der GPU ist
äußerst fein ausgeführt und bietet mehr Leistung als die meisten CPU-Kühler, die geringe
Restbodenstärke sorgt für einen weiteren Leistungsschub.
Abmaße (LxBxH)
Gewicht
Material (Boden/Deckel)
Material (Einlage)
Anschlüsse
Temperaturfest bis
Kompatibel zu
Hinweiss: Eine farbige Montageanleitung im PDF-Format finden Sie im Servicebereich unserer
Homepage. ( www.watercool.de )
Achtung: Der Umbau erfolgt auf eigene Gefahr. Das Nichtbeachten der Montageanleitung kann die
Grafikkarte beschädigen. Die Firma Watercool übernimmt keinerlei Haftung bei Beschädigungen an
der Hardware. Bei Unsicherheiten beauftragen Sie einen Fachmann mit dem Umbau, oder nutzen Sie
unseren Umbau-Service.
Durch die Demontage des Originalkühlers verlieren Sie unter Umständen die Herstellergarantie,
kontaktieren Sie bei Unsicherheit den Hersteller der Grafikkarte.
Vorbereitung der Grafikkarte

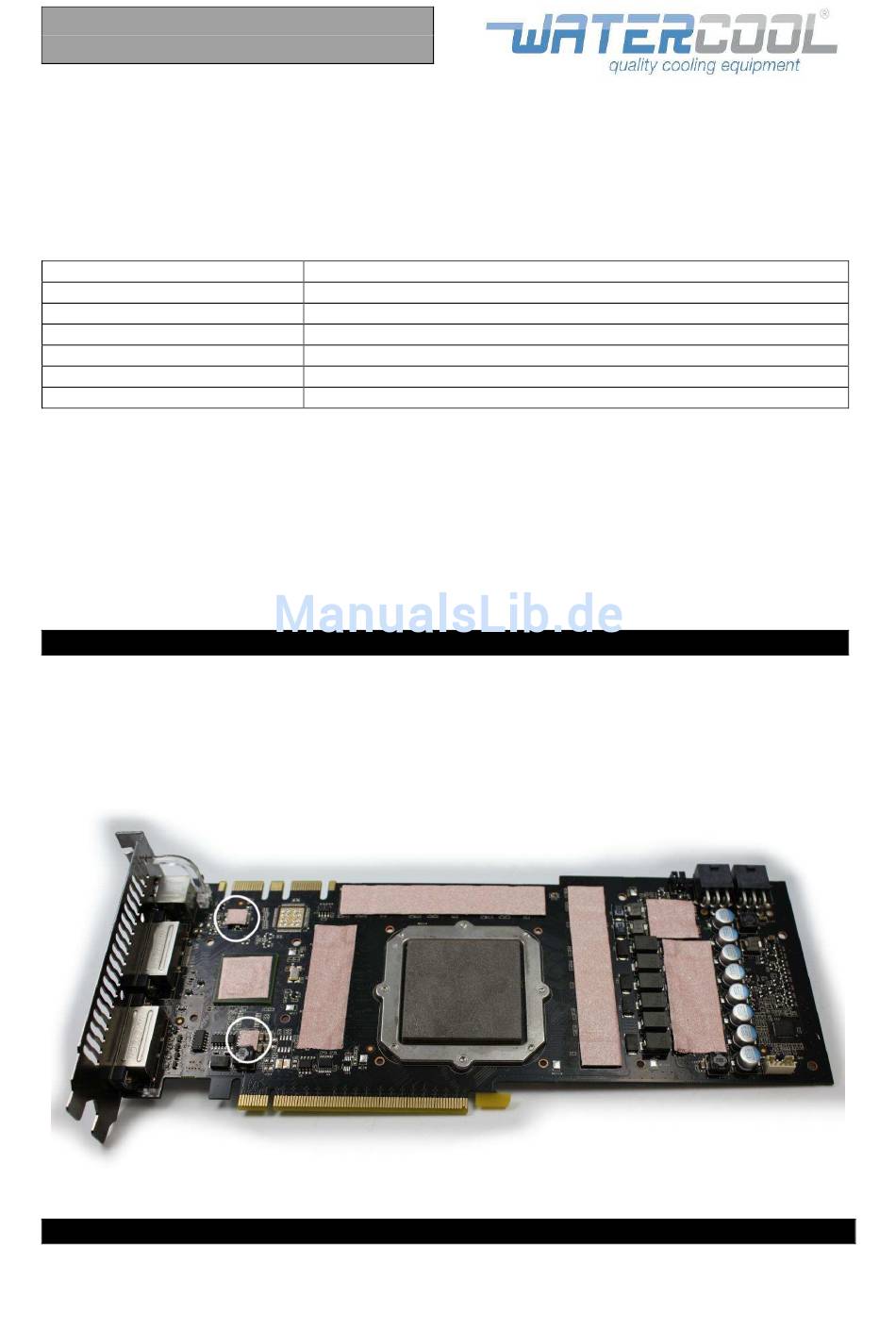

Entfernen Sie den Originalkühlkörper sowie sämtliche Reste der Wärmeleitpads. Die
vorgeschnittenen Pads sind, wie in der Abbildung gezeigt, auf die Grafikkarte zu legen. Die auf der
linken Seite befindlichen Spannungswandler (eingekreist) sind dabei nicht zu vergessen. Der GPU-
Bereich wird gleichmäßig mit einer Wärmeleitpaste versehen.
Montage des Kühlers
Auf die vorbereitete Grafikkarte wird der Kühler aufgelegt und dann samt Karte umgedreht. Alle
mitgelieferten Schrauben werden nun mittels beigelegten Unterlegscheiben in den Kühler handfest
eingedreht.
199,0 x 118,0 x 12,5mm
750g
CU / CU
Edelstahl
G ¼ Zoll
80° C
NVIDIA GEFORCE GTX285
