Montageanleitung
HEATKILLER® GPU-X³ 570 V2 LT

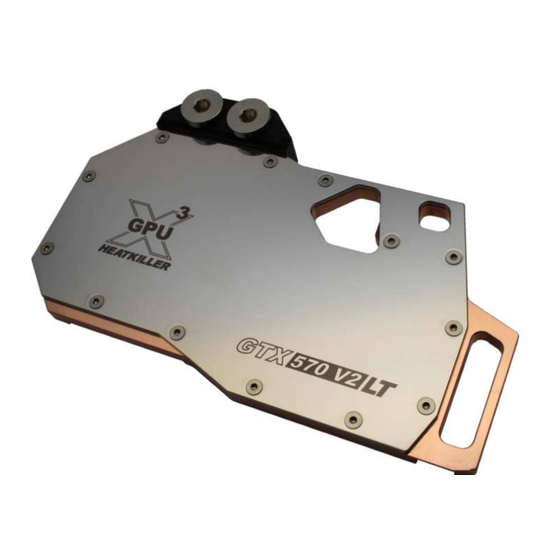

Seine einzigartige Bauweise verhilft dem HEATKILLER® GPU-X³ 570 V2 LT zu außergewöhnlichen Leistungen.
Eine Kühlperformance, welche sich auf dem Level aktueller High-End CPU-Kühler bewegt, eine flache Bauweise
sowie hochwertigste Materialien sind die Merkmale der neuen GPU-X³ Serie.
Die Bodenplatte besteht aus hochreinem Kupfer. Die Kühlstruktur der GPU ist äußerst fein ausgeführt und bietet
mehr Leistung als die meisten CPU-Kühler, die geringe Restbodenstärke sorgt für einen weiteren
Leistungsschub.
Abmaße (LxBxH)
Gewicht
Material (Boden/Deckel)
Anschlüsse
Temperaturfest bis
Kompatibel zu
Hinweis: Eine farbige
Homepage. ( www.watercool.de )
Achtung: Der Umbau erfolgt auf eigene Gefahr. Das Nichtbeachten der Montageanleitung kann die Grafikkarte
beschädigen. Die Firma Watercool übernimmt keinerlei Haftung bei Beschädigungen an der Hardware. Bei
Unsicherheiten beauftragen Sie einen Fachmann mit dem Umbau, oder nutzen Sie unseren Umbau-Service.
Durch die Demontage des Originalkühlers verlieren Sie unter Umständen die Herstellergarantie, kontaktieren Sie
bei Unsicherheit den Hersteller der Grafikkarte.
1. Vorbereitung der Grafikkarte

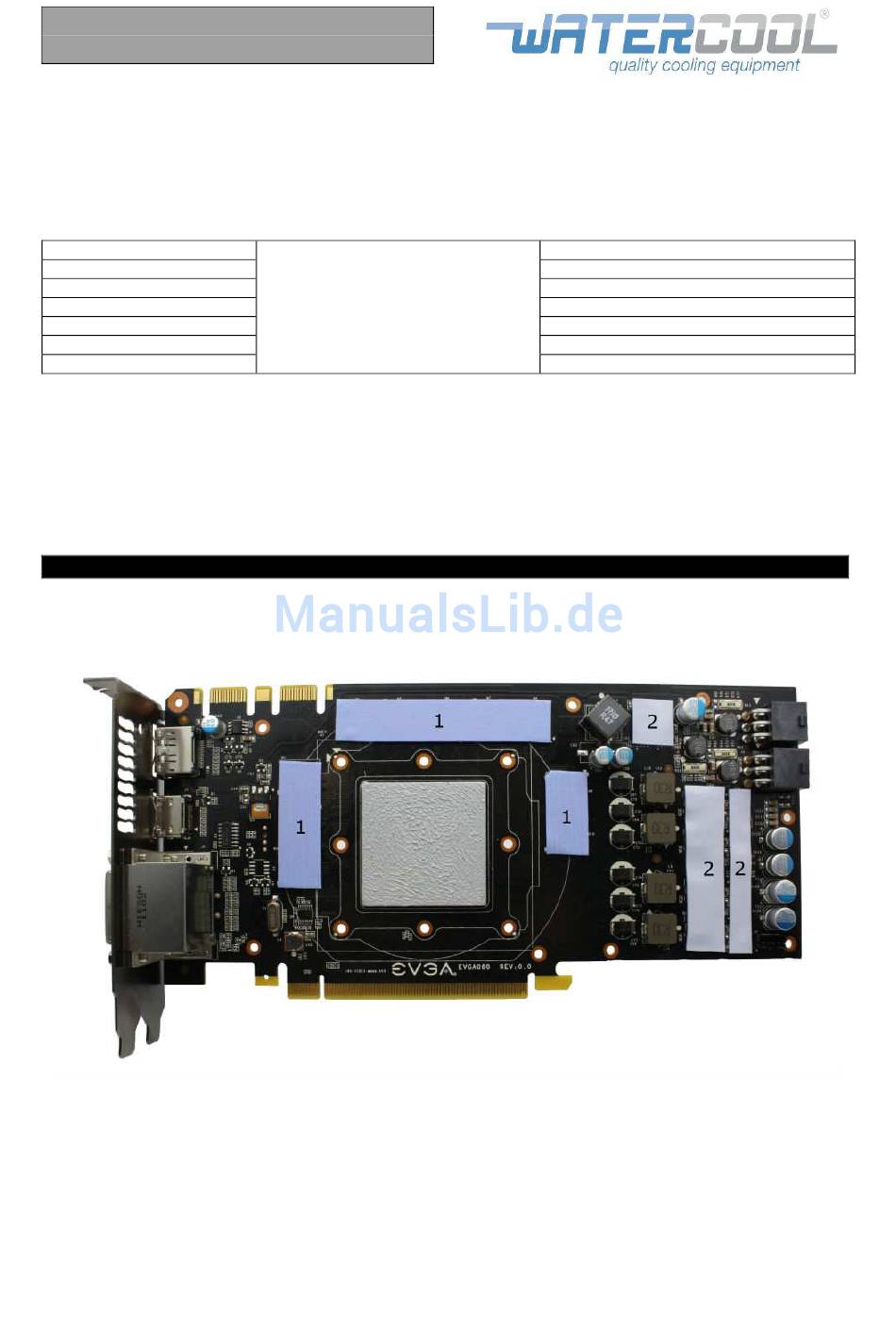

Entfernen Sie den Originalkühlkörper sowie sämtliche Reste der Wärmeleitpads. Die vorgeschnittenen Pads sind
nun, wie in der Abbildung gezeigt, auf die Grafikkarte zu legen. In der Regel ist auf den Pads beidseitig eine
Schutzfolie aufgebracht, diese muss vor der Montage entfernt werden.
Achten Sie unbedingt darauf, die richtigen Pads auf die Bauteile zu legen.
No.1 – Wärmeleitpad 0,50mm hoch (Farbe lila)
No.2 – Wärmeleitpad 1,00mm hoch (Farbe hellblau)
Der GPU-Bereich wird gleichmäßig mit einer Wärmeleitpaste versehen.
Montageanleitung im
HEATKILLER® GPU-X³GTX 570 V2 LT
186,0 x 117,0 x 11,5mm
850g
CU / VA
G ¼ Zoll
80° C
Nvidia GeForce GTX570 Version 2
PDF-Format finden Sie im Servicebereich unserer
