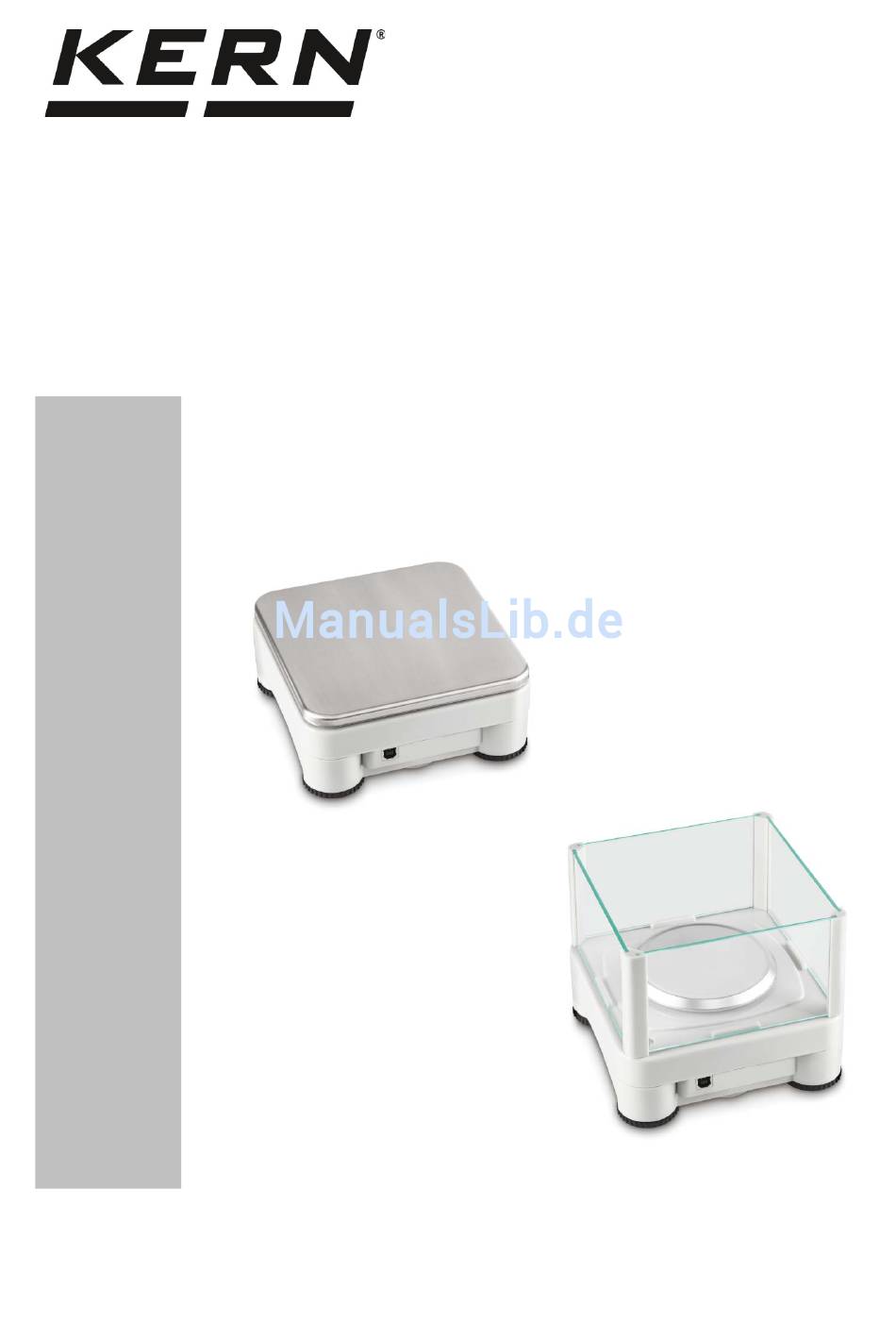

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebs- und Installationsanleitung Digitale Wägeplattform KERN KDP Version 1.0 2017-11 KDP-BA_IA-d-1710...
-
Seite 2: Inhaltsverzeichnis
KERN KDP Version 1.0 2017-11 Betriebs- und Installationsanleitung Digitale Wägeplattform Inhaltsverzeichnis Technische Daten ..................3 Konformitätserklärung .................. 4 Geräteübersicht ..................... 5 Grundlegende Hinweise (Allgemeines) ............6 Bestimmungsgemäße Verwendung ................... 6 Sachwidrige Verwendung ......................6 Gewährleistung ........................... 6 Prüfmittelüberwachung ....................... 7 Grundlegende Sicherheitshinweise ............. -
Seite 3: Technische Daten
105 mm 165 x 165 mm Zulässige +5° C bis +35° C Umgebungsbedingung Luftfeuchtigkeit 80 % relativ (nicht kondensierend) Stromversorgung Schnittstellen USB-Host/Master (Standard) WLAN (factory option; KERN KDP-A01) Ethernet (factory option; KERN KDP-A02) Bluetooth 4.0 (factory option; KERN KDP-A03) KDP-BA_IA-d-1710... -
Seite 4: Konformitätserklärung
+5° C bis +35° C Umgebungsbedingung Luftfeuchtigkeit 80 % relativ (nicht kondensierend) Stromversorgung Schnittstellen USB-Host/Master (Standard) WLAN (factory option; KERN KDP-A01) Ethernet (factory option; KERN KDP-A02) Bluetooth 4.0 (factory option; KERN KDP-A03) 2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce KDP-BA_IA-d-1710... -

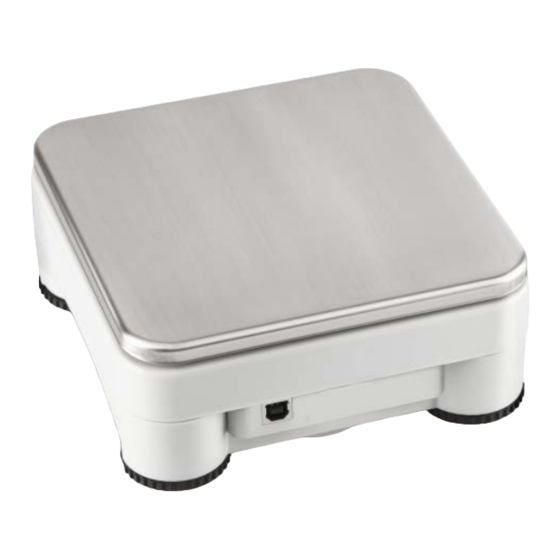

Seite 5: Geräteübersicht
3 Geräteübersicht Modell d = 0,001 g Modelle d 0,01 g > Pos. Bezeichnung Glaswindschutz Wägeplatte Fußschrauben Anschlüsse Libelle (bei Modellen d 0,01 g unter der Wägeplatte) > KDP-BA_IA-d-1710... -
Seite 6: Grundlegende Hinweise (Allgemeines)
Die digitale Wägeplattform darf nicht konstruktiv verändert werden. Dies kann zu fal- schen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Anzeigegerätes führen. Die digitale Wägeplattform darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schrift- lich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 7: Prüfmittelüberwachung
Prüfmittelüberwachung von Anzeigegeräten sowie der hierfür notwen- digen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kosten- günstig Prüfgewichte und digitale Wägeplattformen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 8: Auspacken Und Aufstellen
Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Liefer- umfangs vorhanden und unbeschädigt sind. Lieferumfang/Serienmäßiges Zubehör: • Digitale Wägeplattform, s. Kap. 3 • Netzadapter • USB A zu USB B Kabel • Diese Installationsanleitung • Schnittstellenbeschreibung (KCP-ZB) • Software KERN BalanceConnection (Betriebsanlei- tung online) KDP-BA_IA-d-1710... -
Seite 9: Aufbau Und Installation
Verbindung mit ihrem System (Konfiguration) nach Kapitel 8 Durchführung der Justierung nach Kapitel 0 Kommunikation und Verwendung der Waage über das Schnittstellenpro- tokoll (siehe Schnittstellenprotokoll-Beschreibung) Das Kapitel 10.1 beschreibt, wie sie die Waage beispielhaft über die Software BalanceConnection verwenden können. KDP-BA_IA-d-1710... -
Seite 10: Verbindung Mit Ihrem System
KCP (KERN Communications Protocol): KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen und andere Instrumente, der das Abrufen und Steuern aller relevanten Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme an- binden. -
Seite 11: Ethernet
Netzwerkkonfiguration abfragen oder setzen: • JNA: Query / set network address (IP) • JNK: Query / set network mask • JNG: Query / set gateway address Beispiel: Die Wägeplattform ist dann unter folgenden Ports erreichbar: • TCP:23 (Telnet) • UDP:187 (Raw) KDP-BA_IA-d-1710... -
Seite 12: Wlan
Webbbrowser auf die IP-Adresse 192.168.4.1 (die Konfigurationswebseite). Wählen Sie unter „WiFi Association“ ihr Netzwerk aus und geben das Passwort an dazu an. Nach Speichern wählt sich die Wägeplattform in das gewählte Netzwerk ein und ist unter neuer IP-Adresse verfügbar (siehe entsprechende Meldung im Web-Interface). KDP-BA_IA-d-1710... - Seite 13 Bei Bedarf eine statische IP-Adresse hinterlegen: In ihrer Ziel-Software ist die Wägeplattform nun unter der vergebenen IP-Adresse auf Port 23 erreichbar (z.B. über Software „Telnet“). Beispiel-Konfiguration KERN BalanceConnection: Die Verbindung muss grün angezeigt werden: KDP-BA_IA-d-1710...
-
Seite 14: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich. -
Seite 15: Durchführen Von Messungen
10.2 Verwendung mit der Software BalanceConnection Die beiliegende Software „KERN BalanceConnection“ enthält eine Beispielkonfigura- tion für die Arbeit mit der KDP Wägeplattform. Die Beispielkonfiguration schaltet die Waage auf kontinuierliche Übertragung, zeigt den aktuellen Wägewert in einem On- Screen-Display an und enthält die wichtigsten Befehle (Justierung, Nullstellen, Tarie- ren, Print). - Seite 16 1) Hauptfenster BalanceConnection: 2) On-Screen-Display Fenster mit drei Bereichen: a. Hauptfunktionen b. Aktueller Wägewert c. Tabellarische Auflistung von Wägewerten, welche mit „PRINT“ abge- fragt wurden. KDP-BA_IA-d-1710...
- Seite 17 Wägewerte würden im Normalfall alle an die Ausgabemethoden weitergeleitet. Möchten Sie nur den aktuellen Wert abgreifen, so verwenden Sie bitte die Operation „Wert abspeichern“ zur Übernahme des Wertes. In der Ausgabeme- thode muss der Pakettyp auf ManualTrigger eingestellt sein. KDP-BA_IA-d-1710...
-
Seite 18: Funktionen
Die aktuelle Waagenanzeige wird als Wert in die zugewiesenen Ausgabeme- thoden übernommen. Justierung (CAL): Die Justierung der Plattform ist in der Beispielkonfiguration durch eine Befehls- sequenz abgebildet, die dem Justagevorgang in Kapitel 9 entspricht. Bitte be- folgen Sie die auf dem Bildschirm dargestellten Anweisungen. KDP-BA_IA-d-1710...
