4. Vorbereitende Montage des Gebers
a) Tragen Sie Marine Sealant auf die 4x15mm-Schrauben sowie die beiden Löcher am
Heckspiegel auf. Halten Sie die Schablone erneut gegen den Heckspiegel und befestigen
Sie die Schablone locker mit zwei 4x15mm-Schrauben (Abbildung 6).
Hinweis: Überdrehen Sie nicht die Schrauben, da der Geber ansonsten nicht ausgerichtet
werden kann.
b)
Richten Sie die Schablone so aus, dass sie senkrecht zur Wasseroberfläche steht,
und drehen Sie dann die beiden Schrauben mit einem Kreuzschraubendreher fest.

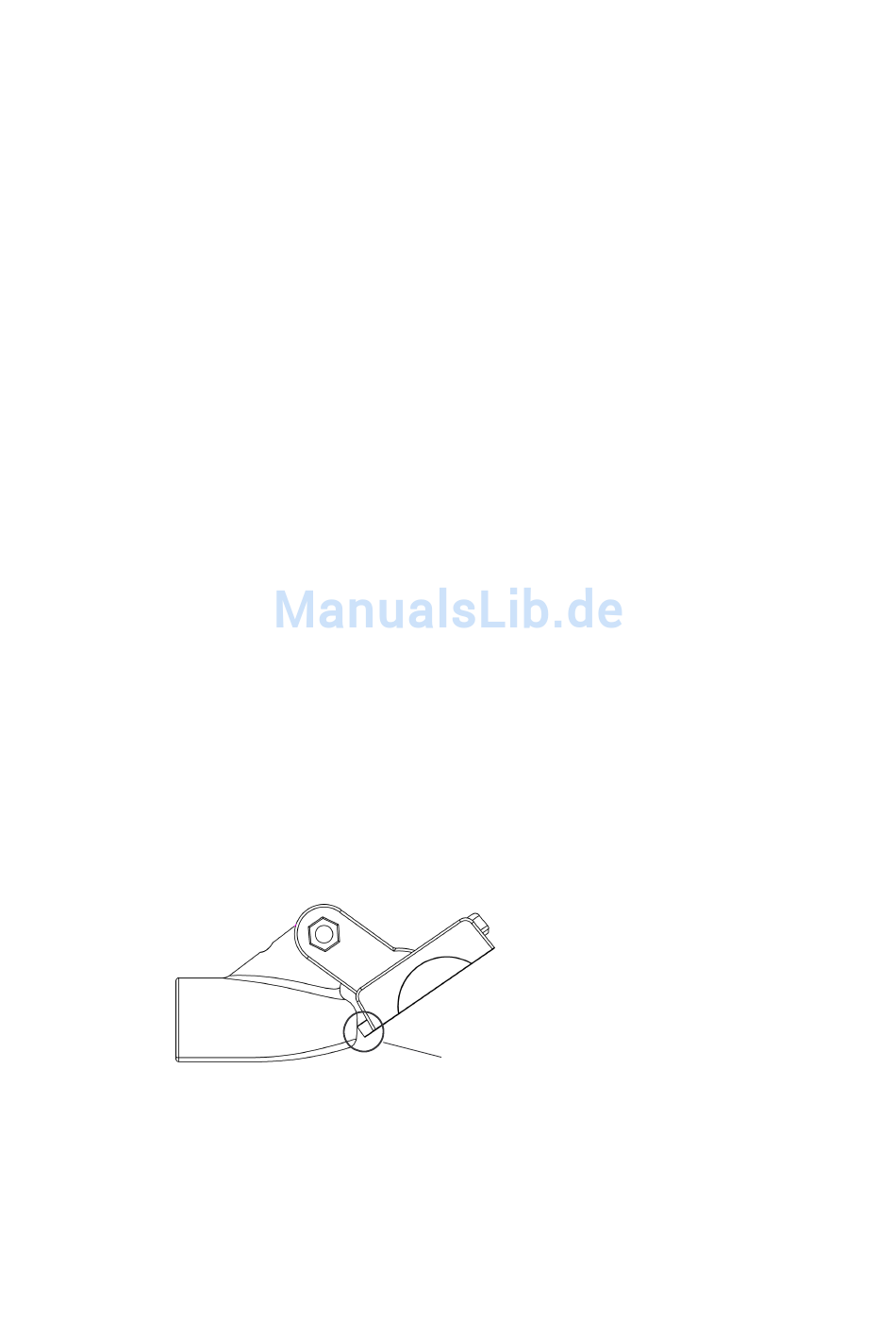

c) Drücken Sie das Gelenk nun nach unten fest und richten Sie den Geber parallel zur
Wasseroberfläche aus. Hinweis: Der Geber kann am Gelenk nur in 12° -Schritten
ausgerichtet werden, so dass eine hundertprozentig waagerechte Ausrichtung zur
Wasseroberfläche mitunter nicht möglich ist. Eine geringe Abweichung (1 bis 5° ) ist
akzeptabel.
5. Kabelverlegung
Die Verlegung des Kabels kann entweder durch oder über den Heckspiegel erfolgen. Bei der
Verlegung durch den Heckspiegel beachten Sie folgende Schritte:
a) Halten Sie eine Kabelschelle etwa im oberen Viertel des Zwischenraums zwischen dem
oberen Ende des Heckspiegels und dem Geber an und markieren Sie die Position mit
einem Bleistift. Bohren Sie mit einem 1/8"-Bit zwei Löcher mit einer Tiefe von ca. 10 mm
(3/8 Zoll).
b) Geben Sie etwas Marine Sealant in die Löcher und befestigen Sie die Kabelschelle mit
den beiden Schrauben.
c) Wiederholen Sie die beiden Schritte, wenn weitere Kabelschellen benötigt werden.
Hinweis: Stellen Sich sicher, dass das Kabel zwischen dem Geber und der ersten
Kabelschelle nicht zu straff ist. Ansonsten kann das Kabel beim Ausrichten des Gebers
beschädigt werden. Drehen Sie den Geber daher zunächst in die äußerste Position, bevor
Sie das Kabel an der ersten Kabelschelle fixieren.
d) Verlegen Sie das Kabel nicht direkt neben anderen Kabeln oder Geräten, die
Interferenzen verursachen könnten.
