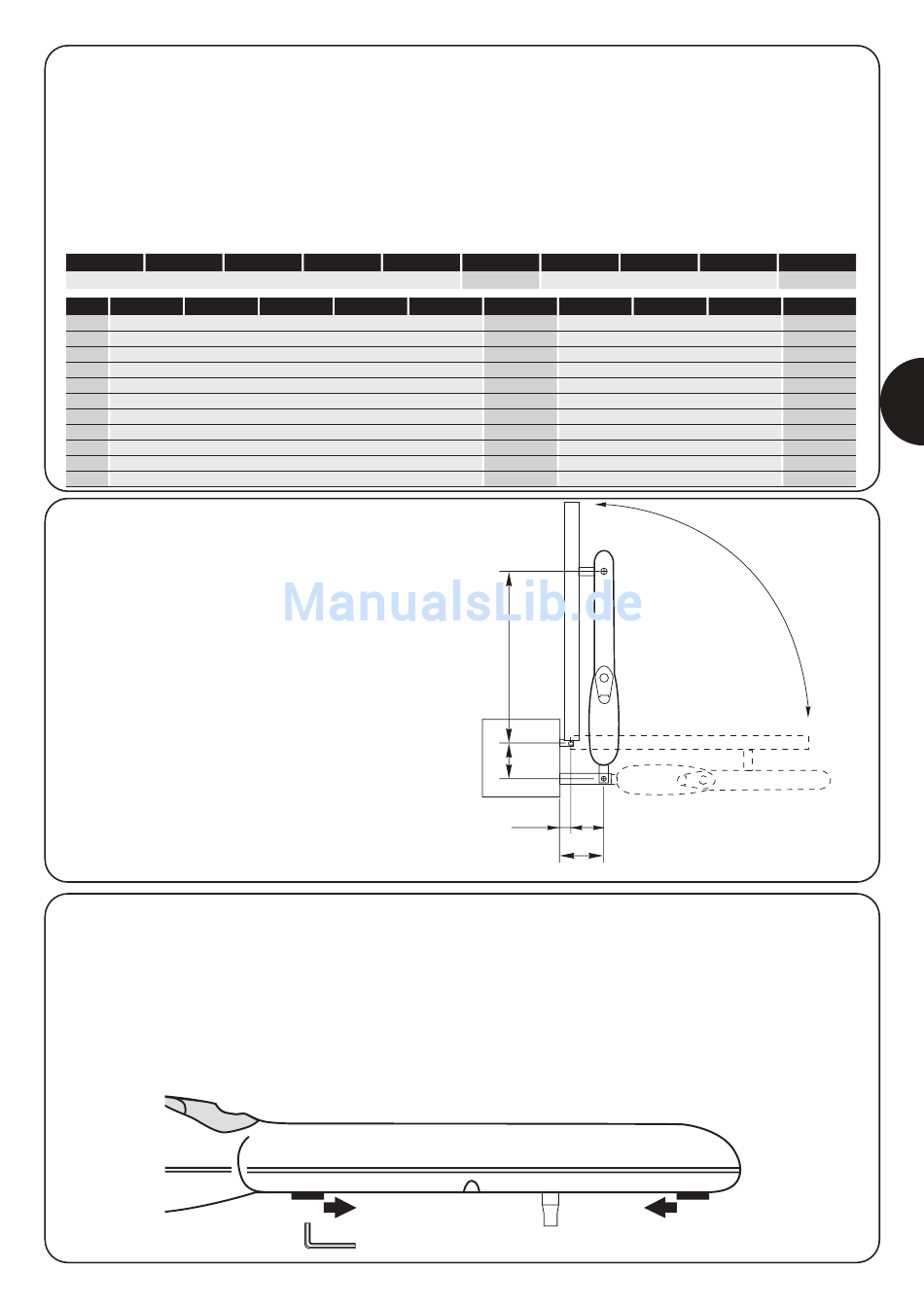

2.3.2) Positionieren des vorderen Bügels
Der vordere Bügel (47) muss unter Einhaltung der Maßen D und E
(siehe Tabelle) mit einer Zwinge am Tor befestigt werden.
Vor der endgültigen Befestigung:
1.
prüfen, ob der Toröffner beim Schließen perfekt horizontal
bleibt (Abb.4);
2.
das Tor von Hand öffnen und schließen, um zu prüfen, ob die
Bewegung regelmäßig ist;
3.
den Toröffner entfernen und den vorderen Bügel anschweißen (47).
MB4005
MB4015
MB4024
D= 740mm
A
MB4005
MB4015
100mm
110mm
120mm
130mm
140mm
150mm
160mm
170mm
180mm
190mm
200mm
2.3.3) Öffnung des Tors nach außen
Um eine korrekte Bewegung zu ermöglichen, könnte der Gebrauch
eines längeren Bügels (PLA6, Optional), wie in der Abbildung
dargestellt, notwendig sein.
2.4) Einstellung des Endschalters
Mit dem Endschalter kann die Anhaltestellung des Tors eingestellt
werden, wodurch der Gebrauch von Endanschlägen und ein
Aufprallen des Tors auf denselben vermieden wird. Gleichzeitig wird
die Spannung zum Motor durch einen Mikroschalter abgeschaltet.
MB4605
MB4615
MB4024
MB4605
MB4615
E= 625mm
E= 615mm
E= 605mm
E= 600mm
E= 590mm
E= 580mm
E= 570mm
E= 560mm
E= 550mm
E= 540mm
E= 530mm
max. 50mm
Befestigung hinten des Toröffners (Abb.5)
MOBY über die Gabel (46) mit der Schraube (55), der
Unterlegscheibe (59) und der Mutter (61) am Bügel (45) befestigen;
die Mutter zuerst ganz anschrauben, dann um ca. 1/10 Umdrehung
lockern, um ein gewisses Spiel zwischen den Teilen zu ermöglichen.
Befestigung vorne des Toröffners (Abb.6)
Die vordere Gabel (34) von MOBY in den vorderen Bügel (47) einstecken
und mit der Schraube (56) und der Unterlegscheibe (60) blockieren.
MB4006
MB5015
MB5024
D= 710mm
D= 880mm
MB4006
MB5015
MB5024
E= 595mm
E= 775mm
E= 585mm
E= 765mm
E= 575mm
E= 755mm
E= 570mm
E= 750mm
E= 560mm
E= 740mm
E= 550mm
E= 730mm
E= 540mm
E= 720mm
E= 530mm
E= 710mm
E= 520mm
E= 700mm
E= 510mm
E= 690mm
E= 500mm
E= 680mm
E
A
C
B
E
A)
Den Toröffner entriegeln (siehe Abschnitt 5)
B)
Die Schraube (54) lockern
C)
Das Tor bis zur gewünschten Stellung öffnen
D)
Dann die Endschaltersperre durch Betätigung der Schraube
bis zum gewünschten Punkt einstellen
E)
Die Schraube (54) anziehen
F)
Die Modelle MB4006 und MB5016 haben den Endschalter
auch in Schließung.
max. 50mm
MB5615
MB5016
D= 850mm
MB5615
MB5016
E= 745mm
E= 735mm
E= 725mm
E= 720mm
E= 710mm
E= 700mm
E= 690mm
E= 680mm
E= 670mm
E= 660mm
E= 650mm
41
D
